821-22-053-10-003101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: 活塞型 2.54mm 1 53 铜合金 510nm 金 通孔安装
供应商型号: Q-821-22-053-10-003101
供应商: 期货订购
标准整包数: 1

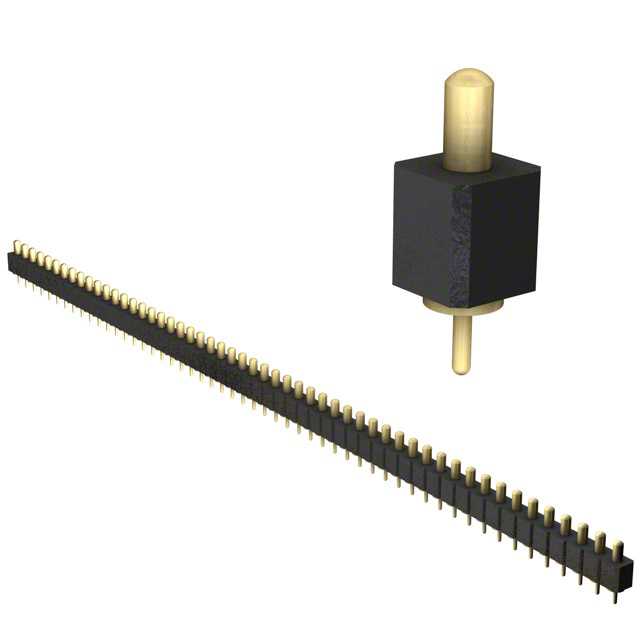

MILL-MAX 矩形连接器 - 弹簧式 821-22-053-10-003101

821-22-053-10-003101概述

    弹簧加载连接器:产品手册及技术分析

    产品简介


    弹簧加载连接器是一种高性能的电子元件,广泛应用于各种电路板设计中。它们具有独特的弹簧机制,能够在电路板和其他组件之间提供稳定可靠的电连接。Mill-Max制造的弹簧加载连接器(Series 821和823)尤其以高可靠性、耐用性和易于安装而著称。这类连接器常用于自动化测试设备、工业控制设备、医疗设备以及消费电子等领域。

    技术参数


    弹簧加载连接器的技术规格如下:
    - 材料:
    - 接触活塞和基座:铜合金,表面镀20微米金和100微米镍。
    - 弹簧:铍铜,表面镀10微米金。
    - 绝缘体:高温热塑塑料,UL94 V-0等级。
    - 机械参数:
    - 初始高度(A):0.137到0.236英寸
    - 最大行程(B):0.039到0.055英寸
    - 弹簧初始力:25克
    - 中行程力:60克
    - 耐用性:高达1,000,000次循环
    - 电气参数:
    - 电压额定值:100Vrms/150Vdc
    - 电流额定值:连续2A,峰值3A
    - 接触电阻:最大20毫欧
    - 绝缘电阻:最小10,000兆欧
    - 绝缘强度:最小700Vrms
    - 容量:最大1皮法

    产品特点和优势


    - 高可靠性:由于采用了精密加工的活塞/基座和金镀层,确保了高达1,000,000次循环的使用寿命。
    - 低接触电阻:确保低电流损耗和高效率传输。
    - 高温度耐受性:绝缘体采用高温热塑塑料,适合表面贴装工艺。
    - 易安装:双排设计,方便手动放置并通过焊接固定。

    应用案例和使用建议


    这些连接器非常适合需要频繁插拔操作的应用场景,例如自动化测试系统或医疗设备。对于需要高可靠性的应用,例如军事和航空航天设备,也可以考虑使用。
    使用建议:
    - 在安装前,请确保电路板上的通孔直径符合规格要求。
    - 确保安装过程中无尘且避免过度用力,以防止损坏连接器结构。

    兼容性和支持


    - 兼容性:Series 821和823系列连接器设计为适用于0.100英寸网格间距的电路板,支持单排和双排配置。
    - 支持服务:Mill-Max提供详细的技术文档和客户支持,包括设计指南和故障排除指南。

    常见问题与解决方案


    - 问题:如何确保正确安装?
    - 解决方案:按照制造商的安装说明进行操作,确保所有尺寸和公差都符合规格要求。

    - 问题:如何维护连接器以保持最佳性能?
    - 解决方案:定期清洁连接器,避免灰尘和污垢积累。确保使用适当的工具和方法进行拆卸和重新安装。

    总结和推荐


    弹簧加载连接器Series 821和823在可靠性、耐用性和易用性方面表现出色。适用于需要高可靠性的应用场景,如自动化测试设备、工业控制设备和医疗设备。根据上述分析,强烈推荐使用Mill-Max的弹簧加载连接器作为关键电子元件,以满足严苛的工程需求。

821-22-053-10-003101参数

参数
触头数量 53
触头镀层厚度 510nm
类型 活塞型
间距 2.54mm
材料 铜合金
排数 1
触头镀层
安装方式 通孔安装
零件状态 在售

821-22-053-10-003101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

821-22-053-10-003101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 821-22-053-10-003101 821-22-053-10-003101数据手册

821-22-053-10-003101封装设计

查看详情并下载
Symbol
Footprint
3D Model
