813-22-050-30-000101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 50 铜合金 510nm 金 贴片安装 63.5mm(长度)*5.08mm(高度)
供应商型号: Q-813-22-050-30-000101
供应商: 期货订购
标准整包数: 1

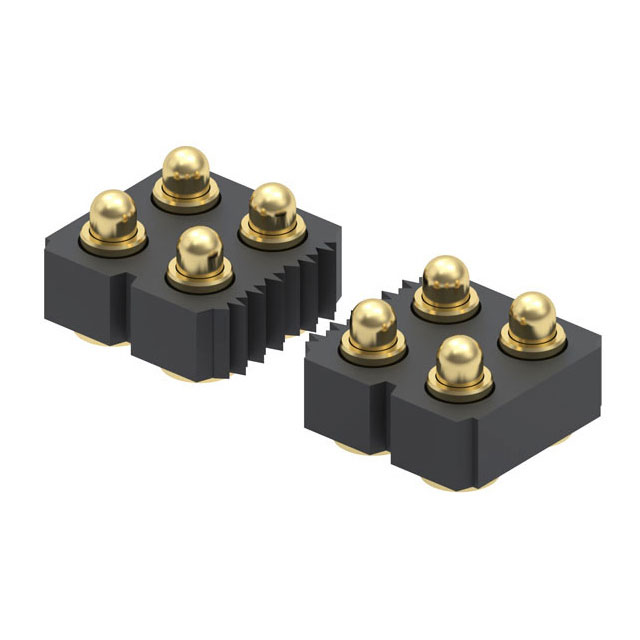

MILL-MAX 矩形连接器 - 弹簧式 813-22-050-30-000101

813-22-050-30-000101概述

    弹簧加载连接器技术手册

    产品简介


    弹簧加载连接器是一种设计用于各种电路板间连接的高品质电子元件。本手册重点介绍了Mill-Max制造公司的几款弹簧加载连接器,如Series 811、812、813、814和819。这些连接器采用表面贴装(SMT)方式安装,具有低、中、长三种不同高度设计,适用于各种高低频电子设备的应用。由于它们能够提供可靠的电接触和机械连接,因此广泛应用于工业控制、通信系统、医疗设备以及消费电子产品等领域。

    技术参数


    - 材料:所有型号均采用机加工铜合金制成,顶部镀20微米金(厚度100微米镍)。弹簧部分由铍铜制成并镀上10微米金。
    - 机械性能:弹簧初始高度时的力为25克,中行程时为60克。这些连接器经过1,000,000次循环测试以确保其耐用性。
    - 电气性能:电压等级高达100Vrms/150Vdc;电流承载能力为2A连续载流和3A峰值载流。接触电阻最大为20毫欧,绝缘电阻最小为10,000兆欧。耐压强度至少为700Vrms。每款连接器的电容值均不超过1皮法拉(pF)。
    - 包装与兼容性:所有系列均提供32毫米或44毫米宽的载体带包装,适合自动化装配线操作。此外,某些型号还提供额外的对齐针,以增强精确度。

    产品特点和优势


    - 高品质材料保证长期稳定性和可靠性。
    - 通过百万级的循环测试,确保极高的耐用性和寿命。
    - 设计符合行业标准,确保与多种设备的良好兼容性。
    - 提供不同的接触风格和高度选择,以适应特定的应用需求。

    应用案例和使用建议


    弹簧加载连接器可应用于需要高可靠性的场合,例如移动设备充电口、仪器仪表接口或医疗设备中的传感器接口。在实际部署时,需根据应用的具体要求选择合适的连接器类型及数量。同时,合理的设计可以避免过度的压力对连接器造成损害。为了获得最佳效果,推荐遵循制造商提供的安装指南进行操作。

    兼容性和支持


    该系列产品与市面上主流的PCB设计工具兼容,可以轻松集成到新旧项目中。Mill-Max公司提供全面的技术支持服务,包括但不限于产品咨询、设计支持以及售后维修等服务。此外,用户还可以访问官方网站获取更多详细信息和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器在长时间使用后失去弹性 | 确保安装过程中不对连接器施加过大压力,定期检查和更换老化的部件 |
    | 无法实现预期的电气性能 | 检查焊接质量,确保正确无误地完成焊接过程 |

    总结和推荐


    综上所述,弹簧加载连接器凭借其出色的性能表现、广泛的应用范围以及可靠的支持体系,在众多领域内表现出色。无论是作为新开发项目的首选还是替换现有连接装置的理想选择,它们都是值得信赖的伙伴。强烈推荐使用Mill-Max的弹簧加载连接器来提升您项目的整体质量和稳定性。

813-22-050-30-000101参数

参数
类型 Piston
间距 2.54mm
材料 铜合金
排数 2
触头镀层
触头数量 50
触头镀层厚度 510nm
长*宽*高 63.5mm(长度)*5.08mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

813-22-050-30-000101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

813-22-050-30-000101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 813-22-050-30-000101 813-22-050-30-000101数据手册

813-22-050-30-000101封装设计

查看详情并下载
Symbol
Footprint
3D Model
