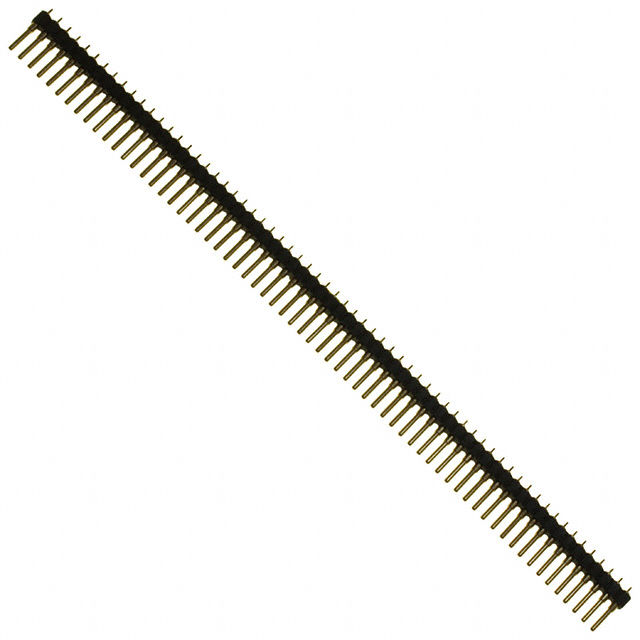

816-22-064-10-009101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 64 铜合金 510nm 金 通孔安装 162.56mm(长度)*2.54mm(高度)
供应商型号: 575-81622064100091
供应商: Mouser
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 816-22-064-10-009101

816-22-064-10-009101概述

    SPRING-LOADED CONNECTORS 技术手册

    产品简介


    弹簧式连接器(Spring-Loaded Connectors)是一种广泛应用于电子设备中的关键组件。由Mill-Max Mfg. Corp.生产,该产品适用于需要频繁插拔或承受机械应力的应用场合。这类连接器在通讯设备、消费电子产品、工业控制及汽车电子等多个领域中发挥着重要作用。它们通过内部弹簧机制实现接触,从而确保在各种使用环境下都能提供稳定可靠的连接。

    技术参数


    该款弹簧式连接器的技术规格如下:
    - 接触方式:单排/双排
    - 接触高度:
    - 单排系列816:0.255" 至 0.430"
    - 双排系列818:0.255" 至 0.430"
    - 初始接触力:25克
    - 中行程接触力:60克
    - 循环寿命:可达1,000,000次
    - 电气规格:
    - 额定电压:100Vrms/150Vdc
    - 额定电流:连续2A,峰值3A
    - 接触电阻:≤20毫欧姆
    - 绝缘电阻:≥10,000兆欧姆
    - 介电强度:≥700Vrms
    - 电容:≤1皮法拉
    - 材料:
    - 接触部分:黄铜合金镀金
    - 弹簧:铍铜镀金
    - 绝缘体:耐高温热塑性塑料,UL94 V-0等级

    产品特点和优势


    该弹簧式连接器的优势包括:
    - 高可靠性:采用精密机加工的活塞和基座以及镀金部件,保证了高达100万次的循环使用寿命。
    - 低电阻高电流承载能力:能够承受连续2安培,峰值3安培的电流。
    - 兼容性强:适合表面贴装工艺,可通过直径0.023±0.003英寸的镀通孔进行手动安装,并在侵入式回流焊接前固定。
    - 环境适应性:高温度耐受的绝缘材料适用于各种极端环境条件。

    应用案例和使用建议


    该款连接器已成功应用于多种电子设备中,例如无线通信设备、计算机接口板、医疗监控系统以及车载导航系统等。具体应用案例包括:
    - 通信设备:用于无线通信模块之间的高频信号传输。
    - 医疗设备:用于便携式医疗设备的电源接口和数据传输。
    - 消费电子:如手机、平板电脑的数据接口和充电口。
    使用建议:
    - 在设计阶段需考虑环境温度、振动等因素,以确保最佳的机械和电气性能。
    - 确保正确的电路板布局以避免不必要的应力集中,从而延长产品寿命。

    兼容性和支持


    - 本产品兼容表面贴装技术(SMT),可直接集成到现有PCB设计中。
    - Mill-Max公司提供全方位的技术支持和售后服务,包括产品咨询、设计支持及售后维护服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器在多次插拔后失效 | 检查是否存在不正确的安装或过大的外力作用,必要时更换新的连接器 |
    | 连接器接触不良 | 清理连接器插针上的氧化层或污垢,确保良好的电气连接 |

    总结和推荐


    总的来说,Mill-Max生产的这款弹簧式连接器凭借其高可靠性、低电阻和良好的环境适应性,在市场上具有较高的竞争力。该产品非常适合需要频繁插拔且对机械应力有一定要求的应用场合。我们强烈推荐该产品给正在寻找高性能连接器的电子设备制造商。
    以上是对Mill-Max弹簧式连接器的技术手册的详细解读,希望能为您的设计选择提供有力的支持。

816-22-064-10-009101参数

参数
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
排数 1
触头镀层
触头数量 64
长*宽*高 162.56mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装
