818-22-008-10-007101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 8 铜合金 510nm 金 通孔安装 10.16mm(长度)*5.08mm(高度)
供应商型号: 575-8182200810007101
供应商: Mouser
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 818-22-008-10-007101

818-22-008-10-007101概述

    高品质电子元器件技术手册解析

    产品简介

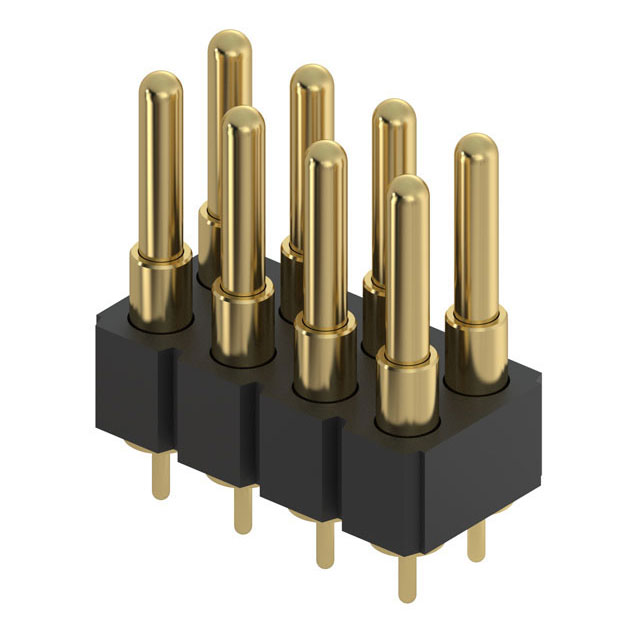

    本产品是一款弹簧加载插头连接器(Interconnect Header),型号为818-22-008-10-007101,设计用于多种电子应用中实现可靠连接。它属于双排(Double Row)设计,采用通孔焊接(Through Hole)方式安装,适用于高密度电路板布局。该插头的主要特点是弹簧加载机制,确保在高频振动环境下依然保持良好的接触性能。此产品广泛应用于消费电子、工业控制设备、通信设备以及航空航天等领域。

    技术参数


    以下是该产品的主要技术参数:
    - 插针材质:0908(黄铜合金,UNS C36000),符合ASTM B 16标准。化学成分为:Cu 61.5%,Zn 35.4%,Pb 3.1%;硬度:80-90 Rockwell B;密度:0.307 lbs/in³;导电率:26% IACS;熔点:900°C/885°C。
    - 绝缘材料:尼龙46(Stanyl TE250F6/F9,黑色),具有高耐热性,耐热变形温度为554°F(290°C)。适合高温焊接,尤其适用于回流焊工艺。
    - 电镀层:壳体采用20μ"金镀层覆盖100μ"镍;插针为22μ"镀层代码。
    - 包装方式:管装(Tubes)。
    - 适用引脚数:8Pin,罗环(RoHS)符合规范。
    工作环境支持:-40°C至+150°C温度范围,最高耐热性满足多种极端条件要求。

    产品特点和优势


    1. 高可靠性:弹簧加载设计能够有效防止因机械振动导致的接触不良。
    2. 高耐用性:采用高强度黄铜及耐高温尼龙材料,可在严苛环境中长时间稳定运行。
    3. RoHS合规:通过RoHS认证,确保绿色环保,满足国际环保标准。
    4. 多用途适配:通用性强,适用于多种高精度应用场景,是高可靠性连接的理想选择。

    应用案例和使用建议


    - 应用案例:广泛应用于通讯基站、工业自动化设备、汽车电子、医疗设备等领域。例如,在高速数据传输的车载网络中,该插头可有效保障信号的完整性与稳定性。
    - 使用建议:
    - 在高温环境中使用时,建议选用玻璃纤维填充比例更高的尼龙材料(TE250F9)以提升机械强度和耐久性。
    - 插接操作前需确保插针清洁无损,避免污垢影响电气性能。

    兼容性和支持


    该产品与其他电子设备高度兼容,可直接适配主流PCB设计工具,如Altium Designer、KiCad等。厂商提供完善的售后服务和技术支持,涵盖产品咨询、故障诊断和维修服务。

    常见问题与解决方案


    1. 问题:插针与插座接触不良
    解决方案:检查插针是否有污渍或变形,必要时更换插针组件。
    2. 问题:温度过高导致功能失效
    解决方案:调整散热设计,使用更高耐温等级的绝缘材料。

    总结和推荐


    Mill-Max的818-22-008-10-007101是一款技术成熟、性能卓越的弹簧加载连接器,具备高可靠性和环保特性。其应用范围广泛,尤其在需要高振动环境下的电子系统中表现出色。对于追求高品质连接需求的客户,强烈推荐此产品。
    最终评分:★★★★★

818-22-008-10-007101参数

参数
触头数量 8
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
排数 2
触头镀层
长*宽*高 10.16mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

818-22-008-10-007101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

818-22-008-10-007101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 818-22-008-10-007101 818-22-008-10-007101数据手册

818-22-008-10-007101封装设计

查看详情并下载
Symbol
Footprint
3D Model
