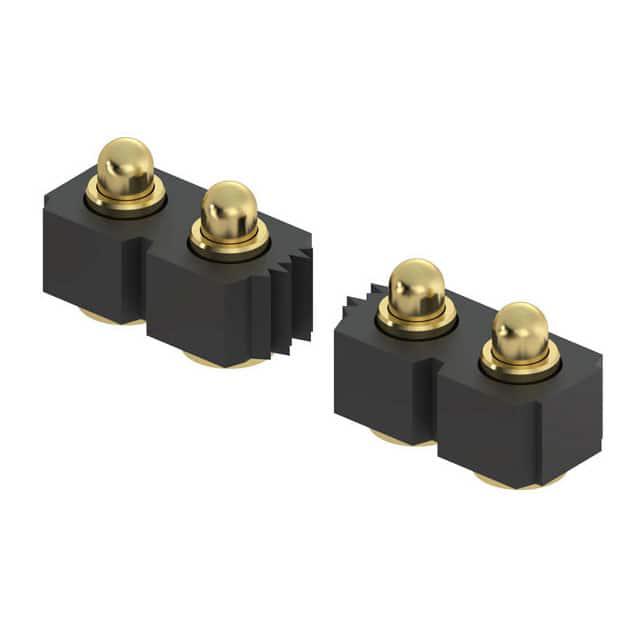

811-22-055-30-000-101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 55 铜合金 510nm 金 贴片安装 139.7mm(长度)*2.54mm(高度)
供应商型号:
供应商:
标准整包数: 0
MILL-MAX 矩形连接器 - 弹簧式 811-22-055-30-000-101

811-22-055-30-000-101概述

    Mill-Max Spring-Loaded Connectors 技术手册

    产品简介


    Mill-Max Manufacturing Corp. 提供了一系列弹簧加载连接器,适用于多种电路板连接需求。这些连接器主要分为四个系列:811/813、812/814、819/820和810。它们提供不同的高度和间距选项,以适应不同类型的表面安装应用。主要功能是提供可靠的电连接,具有高耐用性和稳定的电气性能。这些连接器广泛应用于各种电子设备中,如电信、计算机、工业控制和医疗设备等领域。

    技术参数


    以下是从技术手册中提取的主要技术规格和性能参数:
    - 材料:
    - 接触销和基座:黄铜合金机加工并镀金(20μ"金,100μ"镍)
    - 弹簧:铍铜镀金(10μ"金)
    - 绝缘体:高温热塑塑料,UL94 V-0 等级
    - 机械特性:
    - 初始高度时弹簧力:25克
    - 中行程时弹簧力(典型值):60克
    - 耐用性:1,000,000 次循环
    - 平行度(对于单排最多10个引脚,双排最多20个引脚):0.005英寸
    - 电气特性:
    - 额定电压:100Vrms/150Vdc
    - 额定电流:连续2A,峰值3A
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小10,000兆欧
    - 介电强度:最小700Vrms
    - 电容:最大1皮法拉

    产品特点和优势


    - 高可靠性: 1,000,000次循环的耐用性确保长期稳定性能。
    - 高接触密度: 支持多种间距和高度选项,适应多种设计需求。
    - 精密制造: 采用机加工和镀金工艺,保证长期使用寿命。
    - 高温度耐受性: 高温热塑绝缘体适合表面贴装工艺。
    - 自动化兼容性: 可用于自动插件组装。

    应用案例和使用建议


    这些连接器广泛应用于电子设备的信号传输和电源分配系统。例如,在电信设备中,这些连接器可以用于连接多块电路板。在医疗设备中,它们可用于连接敏感的信号路径。
    使用建议:
    - 在设计电路板时,考虑引脚排列的对齐精度,避免因装配误差导致接触不良。
    - 对于较高引脚数的应用,确保良好的散热设计以防止过热。

    兼容性和支持


    - 这些连接器支持32mm和44mm宽度的载带包装,并配有真空拾取夹具,方便自动化插件。
    - 对于更高的引脚数量,用户需联系技术支持进行咨询。
    - 厂商提供一系列支持服务,包括售前技术支持和售后维护。

    常见问题与解决方案


    1. 问题: 接触不良
    - 解决方案: 检查引脚是否正确对齐,并确保足够的焊接质量。
    2. 问题: 插入力过大
    - 解决方案: 检查引脚的初始高度是否符合标准。
    3. 问题: 电气性能下降
    - 解决方案: 定期清洁连接器,确保无灰尘和污染物影响性能。

    总结和推荐


    这些弹簧加载连接器凭借其卓越的耐用性、可靠性和灵活的设计,在多种电子设备中表现出色。无论是信号传输还是电源分配,它们都能提供稳定可靠的连接。强烈推荐给需要高性能连接解决方案的工程师和设计师。

811-22-055-30-000-101参数

参数
排数 1
触头镀层
触头数量 55
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
长*宽*高 139.7mm(长度)*2.54mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

811-22-055-30-000-101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

811-22-055-30-000-101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 811-22-055-30-000-101 811-22-055-30-000-101数据手册
