首页  >  产品百科  >  419-10-208-30-007000

419-10-208-30-007000

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Mating Target 2.54mm 2 8 黄铜 250nm 金 贴片安装 10.16mm(长度)*5.08mm(高度)
供应商型号: 575-4191020830007000
供应商: Mouser
标准整包数: 1

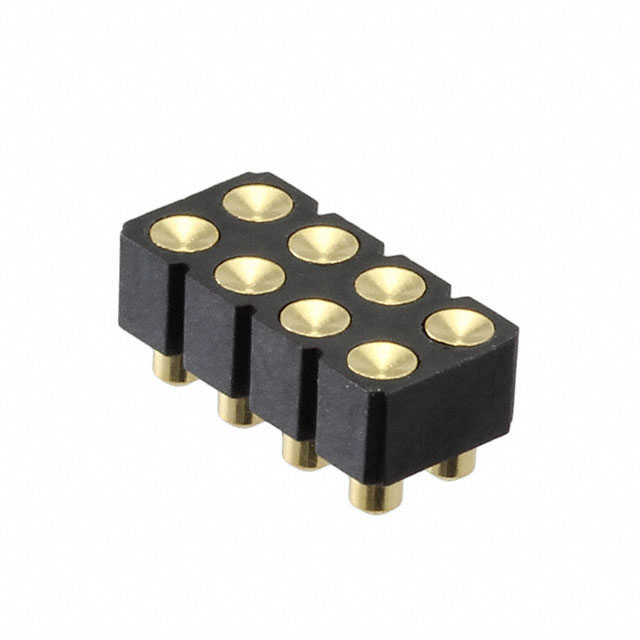

MILL-MAX 矩形连接器 - 弹簧式 419-10-208-30-007000

419-10-208-30-007000概述


    产品简介


    本产品是一款名为Interconnect Target Connector的弹簧加载式引脚座,具有垂直表面贴装(SMT)结构。该引脚座由两排组成,适用于各类精密电子设备。它的凸面设计确保了高接触可靠性和长久使用寿命。本产品采用10μ"金镀层覆盖100μ"镍壳电镀工艺,有效提升连接器的抗腐蚀能力。

    技术参数


    - 型号编号: 419-10-208-30-007000
    - 插针数量: 8个
    - 材质:
    - 针: BRASS ALLOY (UNS C36000),化学成分为Cu 61.5%, Zn 35.4%, Pb 3.1%
    - 绝缘体材料: PCT Polyester (Thermx CG933, 黑色)
    - 电气特性:
    - 额定电压: 100 VRMS/150 VDC
    - 最小绝缘电阻: 10,000 Megaohms
    - 最小介电强度: 1000 VRMS(系列117收缩DIP为700 VRMS)
    - 工作温度范围: 材料耐温高达276°C(529°F),适合高温焊接
    - RoHS合规: 符合欧盟RoHS指令,保证无铅、无汞、无镉、无六价铬等有害物质
    - REACH合规: 符合REACH法规,不含任何高关注度物质(SVHC)
    - 冲突矿物自由: 产品所用金属来源均为冲突矿物无涉地区

    产品特点和优势


    本产品的主要优势在于其高品质的制造工艺和卓越的电气性能。采用铜锌合金(BRASS ALLOY)作为插针材质,确保了优良的机械强度和良好的导电性。其黑色PCT聚酯绝缘体不仅耐高温且具备出色的介电性能。双排的设计使其能够在有限的空间内实现高效连接,广泛应用于工业自动化、通信设备及消费电子产品中。

    应用案例和使用建议


    - 应用案例: 在工业自动化控制系统中,本产品常用于控制板与传感器之间的数据传输连接。其凸面设计增强了插拔过程中的稳定性和耐用性。
    - 使用建议: 在高温焊接过程中,建议将焊接温度设置在446°F(230°C)以上以确保最佳效果。此外,在高湿度环境下使用时,应注意定期检查插针是否有腐蚀现象,如有必要可进行清洁保养。

    兼容性和支持


    本产品具有良好的通用性和兼容性,适用于多种表面贴装工艺。Mill-Max公司提供全面的技术支持服务,包括安装指南、故障排除和产品维护建议,确保客户能够最大限度地利用其产品的性能优势。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针弯曲 | 使用专业工具轻轻矫正,避免过度用力导致进一步损伤 |
    | 连接不稳定 | 检查插针是否清洁无尘,尝试重新插入以获得更好的接触 |

    总结和推荐


    综上所述,这款Interconnect Target Connector凭借其优良的电气特性和高效的制造工艺,在众多同类产品中脱颖而出。无论是工业自动化还是消费电子领域,都展示了卓越的应用价值。对于寻求高性能、高可靠性连接解决方案的工程师来说,这无疑是一个理想的选择。我们强烈推荐这款产品用于各种需要高精度和长期稳定的连接场合。

419-10-208-30-007000参数

参数 值
排数 2
触头镀层 金
触头数量 8
触头镀层厚度 250nm
类型 Mating Target
间距 2.54mm
材料 黄铜
长*宽*高 10.16mm(长度)*5.08mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

419-10-208-30-007000厂商介绍

Mill-Max 创立于1971年,是一家高可靠精密机加工互连元件制造商,产品包括弹簧针、针座、PCB连接器、印制板引脚、IC插座以及定制插针和插座。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 MILL-MAX 相关型号,如 0312-0-15-15-34-27-10-0、0552-2-15-15-11-27-10-0、0908-0-15-20-75-14-11-0、0327-0-15-15-34-27-10-0 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

419-10-208-30-007000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 419-10-208-30-007000 419-10-208-30-007000数据手册

419-10-208-30-007000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.463 ¥ 54.6124
10+ $ 5.632 ¥ 47.5904
50+ $ 5.1732 ¥ 43.7135
100+ $ 4.8708 ¥ 41.1583
250+ $ 4.2552 ¥ 35.9564
500+ $ 4.0215 ¥ 33.9817
1000+ $ 3.4335 ¥ 29.0131
2500+ $ 3.192 ¥ 26.9724
库存: 303
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 54.61
直接购买
加入购物车
