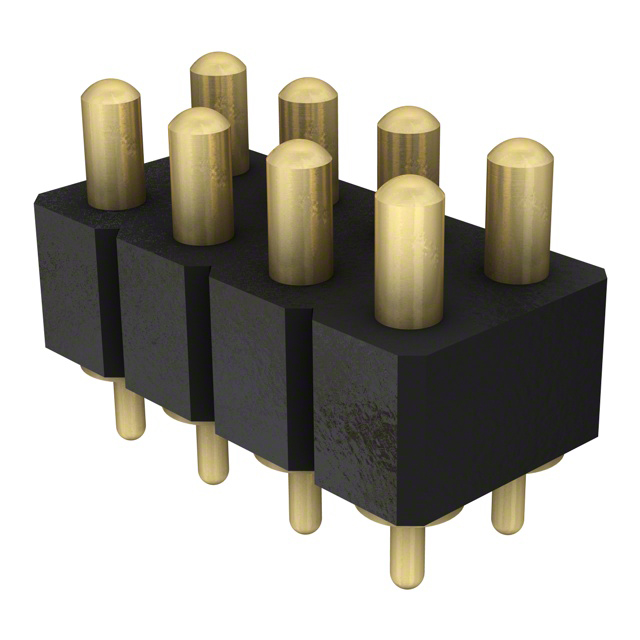

823-22-008-10-003101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 8 铜合金 510nm 金 通孔安装 10.16mm(长度)*5.08mm(高度)
供应商型号: Q-823-22-008-10-003101
供应商: 期货订购
标准整包数: 50
MILL-MAX 矩形连接器 - 弹簧式 823-22-008-10-003101

823-22-008-10-003101概述

    SPRING-LOADED CONNECTORS 技术手册

    产品简介


    Spring-Loaded Connectors(弹簧加载连接器)是由Mill-Max Mfg. Corp. 生产的一系列精密连接器。这些连接器主要用于2.54毫米网格的通过孔安装,适合单排和双排排列。它们具有高可靠性和耐用性,适用于多种电子设备和电路板设计中。

    技术参数


    - 材料:
    - 接触活塞与底座:黄铜合金,镀金(0.51微米)与镍(2.54微米)
    - 弹簧:铍铜,镀金(0.25微米)
    - 绝缘体:高温热塑塑料,UL94 V-0等级
    - 机械特性:
    - 初始高度(A)处的弹簧力:25克
    - 中间行程(B/2)处的弹簧力:60克
    - 耐久性:可达1,000,000次循环
    - 电气特性:
    - 电压等级:交流100Vrms/直流150V
    - 电流等级:每个接触点连续2安培,峰值3安培
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小10,000兆欧姆
    - 绝缘强度:最小700Vrms
    - 电容:最大1皮法拉
    - 环境要求:
    - 工作温度范围:未具体说明
    - 尺寸:直径1.07mm至2.79mm不等
    - 针脚数量:单排从2到64个,双排从4到72个

    产品特点和优势


    1. 高可靠性与耐久性: 精密加工的活塞和底座,加上镀金的组件,使得这些连接器具备高达1,000,000次循环的使用寿命。
    2. 低接触电阻与高电流能力: 每个接触点可承载2安培的连续电流,峰值可达3安培。
    3. 适应性强: 高温热塑绝缘体使其适合表面贴装工艺。
    4. 模块化设计: 单排和双排的设计灵活性高,便于不同应用场合使用。

    应用案例和使用建议


    - 应用案例: 这些连接器广泛应用于各种消费电子产品、工业自动化系统、医疗设备等领域,特别是在需要频繁插拔操作的场合。
    - 使用建议:
    - 在安装过程中,确保针脚准确插入对应的通孔,避免损坏弹簧机构。
    - 定期检查连接器的状态,以保证长期可靠运行。
    - 使用前阅读手册并遵循制造商的指示进行操作。

    兼容性和支持


    - 兼容性: 这些连接器适用于2.54毫米网格的标准孔径,可以与其他同类标准连接器互换使用。
    - 支持: Mill-Max提供详尽的技术文档和客户支持服务,帮助用户解决任何可能出现的问题。

    常见问题与解决方案


    1. 问题: 连接器接触不良。
    - 解决方案: 检查接触面是否有污物或氧化,必要时使用清洁剂清理。
    2. 问题: 插入困难。
    - 解决方案: 确保孔径与针脚匹配,避免过紧或过松。
    3. 问题: 耐久性不足。
    - 解决方案: 检查使用环境是否符合规定的工作条件,定期维护和检查。

    总结和推荐


    Spring-Loaded Connectors是一款高性能、高可靠性的弹簧加载连接器,适用于多种应用场景。其长寿命、高电流承载能力和良好的兼容性使其在市场上具有很强的竞争力。推荐给那些对连接器性能有较高要求的应用场合,如工业自动化和医疗设备等领域。

823-22-008-10-003101参数

参数
排数 2
触头镀层
触头数量 8
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
长*宽*高 10.16mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装
