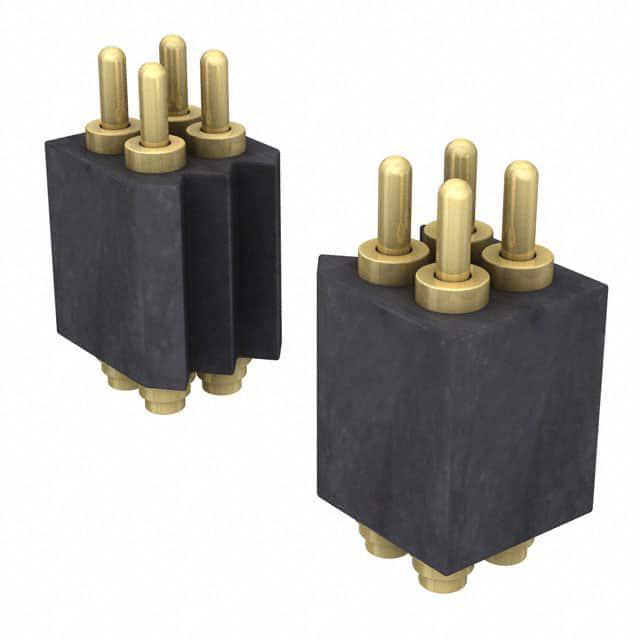

855-22-008-30-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 1.27mm 2 8 黄铜 510nm 金 贴片安装 5.46mm(长度)*3.04mm(高度)
供应商型号: 575-855-22-008-30
供应商: Mouser
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 855-22-008-30-001101

855-22-008-30-001101概述

    弹簧负载连接器技术手册

    产品简介


    弹簧负载连接器(Spring-Loaded Connectors)是一种高密度的表面安装连接器,主要用于电子设备的信号传输。Spring-Max公司推出的854和855系列单行和双行弹簧负载连接器广泛应用于各种电子设备中,如通信设备、工业控制设备、医疗仪器等。这些连接器采用创新的设计和材料,确保了极高的耐用性和可靠性。

    技术参数


    Spring-Max公司的854和855系列弹簧负载连接器的技术规格如下:
    | 类别 | 参数 |

    | 材料 | 接触活塞和基座:铜合金镀金20μ”/镀镍100μ”
    弹簧:铍铜镀金10μ”
    绝缘体:高温热塑塑料,UL94 V-0级 |
    | 机械性能 | 初始高度弹簧力:25克
    中间行程(.0275”)弹簧力:60克
    耐久性:最高可达100,000次循环 |
    | 电气性能 | 电压等级:交流100Vrms/直流150V
    电流等级:连续2A,峰值3A
    接触电阻:最大20mΩ
    绝缘电阻:最小10,000MΩ
    介电强度:最小700Vrms
    电容:最大1pF |

    产品特点和优势


    Spring-Max公司的854和855系列弹簧负载连接器具有以下特点和优势:
    - 精密加工:接头和基座采用精密加工技术,保证长期耐用性。
    - 高电流承载能力:每个接触点可承载高达3A的峰值电流。
    - 低接触电阻:接触电阻仅为20mΩ,确保高效电力传输。
    - 高可靠性和耐用性:经测试可以达到100,000次操作循环。
    - 符合RoHS标准:环保设计,符合欧盟RoHS标准,适用于现代电子产品。

    应用案例和使用建议


    854和855系列弹簧负载连接器适用于多种应用场景,例如:
    - 通信设备:用于高速数据传输的接口连接。
    - 工业控制设备:提供稳定可靠的信号传输。
    - 医疗仪器:需要高可靠性的信号传输场合。
    建议在选择连接器时根据具体的应用需求选择合适数量的引脚,以实现最佳的信号传输效果。同时,注意遵循制造商的安装指南,确保正确安装。

    兼容性和支持


    854和855系列连接器与大多数主流电子元件和设备兼容。此外,Spring-Max公司提供了详尽的技术支持和售后服务,包括但不限于技术文档、装配指南、常见问题解答等。

    常见问题与解决方案


    - 问题:接触电阻偏高
    - 解决方案:检查是否安装正确,确认接触部位无氧化或其他污染物质。

    - 问题:连接器无法承受规定的电流
    - 解决方案:检查连接器是否处于规定的工作温度范围内,避免过载情况发生。

    总结和推荐


    Spring-Max公司的854和855系列弹簧负载连接器凭借其精密制造工艺、高性能的电气特性以及卓越的耐用性,在各类电子设备中展现出色的表现。这些连接器非常适合要求高可靠性和耐用性的应用场景。强烈推荐使用这些高品质的弹簧负载连接器,以确保您的电子设备始终运行在最佳状态。

855-22-008-30-001101参数

参数
触头数量 8
触头镀层厚度 510nm
类型 Piston
间距 1.27mm
材料 黄铜
排数 2
触头镀层
长*宽*高 5.46mm(长度)*3.04mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

855-22-008-30-001101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

855-22-008-30-001101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 855-22-008-30-001101 855-22-008-30-001101数据手册

855-22-008-30-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
