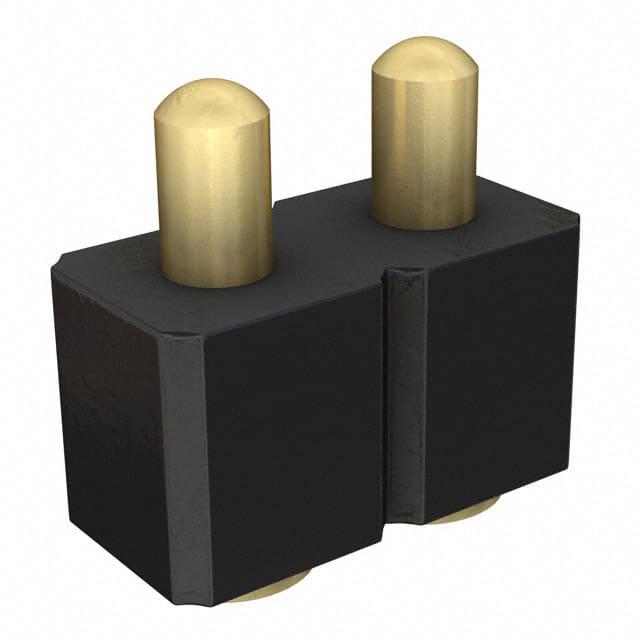

811-22-002-30-002-101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 2 铜合金 510nm 金 贴片安装 5.08mm(长度)*2.54mm(高度)
供应商型号:
供应商:
标准整包数: 0
MILL-MAX 矩形连接器 - 弹簧式 811-22-002-30-002-101

811-22-002-30-002-101概述

    SPRING-LOADED CONNECTORS 技术手册

    产品简介


    Mill-Max Mfg. Corp. 提供的弹簧加载连接器(Spring-Loaded Connectors)是为满足高可靠性需求设计的高性能连接器。系列811、812、813、814和819、820为不同应用场景提供了不同的选择。这些连接器采用机械铜合金和铍铜制成,经过20微英寸金和100微英寸镍电镀处理。它们具备高电流承载能力和出色的耐久性,适用于各种工业和消费电子产品。

    技术参数


    以下是具体型号的技术参数列表:
    - 材料
    - 接触弹子及基座:机加工铜合金,表面电镀20微英寸金及100微英寸镍
    - 弹簧:铍铜,表面电镀10微英寸金
    - 绝缘体:高温热塑性材料,UL94 V-0等级
    - 机械特性
    - 弹簧力:初始高度25克,中行程(对于系列811和813,为0.039英寸;系列812和814,为0.0275英寸;系列819和820,为0.045英寸)
    - 耐久性:100万次循环
    - 平面度:单排最多10个针,双排最多20个针;针数更多时,请联系技术支持
    - 电气特性
    - 电压等级:100VRMS/150VDC
    - 电流等级:连续2安培,峰值3安培
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小10,000兆欧姆
    - 介电强度:最小700VRMS
    - 电容:最大1皮法

    产品特点和优势


    这些连接器具有以下特点和优势:
    - 模块化设计:便于集成到现有设计中,适用范围广泛
    - 高可靠性:经测试可在100万次循环后仍保持良好的机械性能
    - 长寿命:精密机加工的接触点和镀金组件确保了长期的耐用性
    - 高电流承载能力:连续2安培,峰值3安培,适合大功率应用场景
    - 低电阻:降低电路中的能量损耗
    - 高温度适应性:绝缘材料能承受高温焊接过程

    应用案例和使用建议


    这些弹簧加载连接器非常适合用于汽车电子、工业自动化、通信设备和消费电子产品等领域。在这些应用场景中,高可靠性和耐用性是关键需求。例如,在汽车电子系统中,这些连接器可用于传感器和其他电子模块的连接,确保在恶劣环境中也能正常工作。在工业自动化中,它们可应用于机器人和控制系统的电路连接。
    使用建议:
    - 在焊接过程中,请确保正确的焊接温度和时间,以避免对连接器造成损害。
    - 避免长时间暴露在极高湿度或极端温度环境下,以免影响其性能。
    - 使用合适的工具进行安装和拆卸,以防止损坏连接器结构。

    兼容性和支持


    这些连接器提供32毫米和44毫米宽的载带包装,并配有真空吸盘夹具,适用于自动拾放装配。如果需要进一步了解更多信息或支持,可以联系技术支持部门。

    常见问题与解决方案


    1. 问题:连接器的使用寿命是否会因为过载而缩短?
    - 解决方案:正确选择符合应用需求的电流等级,避免过载。
    2. 问题:如何确保连接器安装正确?
    - 解决方案:按照指定的引脚数量和顺序进行安装,并检查其平面度是否符合标准。
    3. 问题:如何处理焊接过程中出现的短路问题?
    - 解决方案:确保焊接温度和时间符合规范,同时清洁焊接区域,避免焊锡桥接。

    总结和推荐


    Mill-Max的弹簧加载连接器在工业和消费电子产品中表现出色,拥有高可靠性、长寿命和高电流承载能力。根据以上技术参数和特点,这些连接器在高要求的应用中表现出色,值得推荐使用。

811-22-002-30-002-101参数

参数
触头镀层
触头数量 2
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
排数 1
长*宽*高 5.08mm(长度)*2.54mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

811-22-002-30-002-101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

811-22-002-30-002-101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 811-22-002-30-002-101 811-22-002-30-002-101数据手册
