823-22-048-10-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 48 铜合金 510nm 金 通孔安装 60.96mm(长度)*5.08mm(高度)
供应商型号: Q-823-22-048-10-001101
供应商: 期货订购
标准整包数: 1

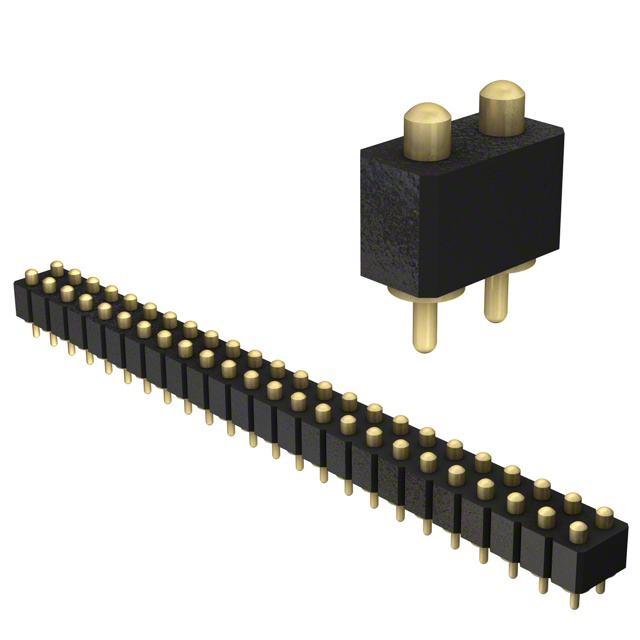

MILL-MAX 矩形连接器 - 弹簧式 823-22-048-10-001101

823-22-048-10-001101概述

    SPRING-LOADED CONNECTORS: SERIES 821 & 823 技术手册

    1. 产品简介


    Spring-Loaded Connectors(弹簧式连接器) 是由 Mill-Max Mfg. Corp. 生产的高品质电子元件,适用于多种电子设备。这类连接器的主要特点是具备弹簧设计,能够在各种恶劣环境中保持良好的接触性能,同时提供便捷的插拔操作。它们通常应用于工业自动化、医疗设备、通讯系统及测试设备等领域。

    2. 技术参数


    - 材料:
    - 接触针和基座:精密加工的铜合金,表面镀金 0.51μm 和镍 2.54μm
    - 弹簧:铍铜,表面镀金 0.25μm
    - 绝缘体:耐高温热塑塑料,符合 UL94 V-0 标准
    - 机械参数:
    - 初始高度 A: 3.48mm 至 5.99mm
    - 最大行程 B: 0.99mm 至 1.39mm
    - 弹簧初始力:25 克
    - 中行程时弹簧力:60 克
    - 寿命:可达 1,000,000 次
    - 电气参数:
    - 电压额定值:100Vrms/150Vdc
    - 电流额定值:连续 2 安培,峰值 3 安培
    - 接触电阻:最大 20mΩ
    - 绝缘电阻:最小 10,000MΩ
    - 介电强度:最小 700Vrms
    - 电容:最大 1pF
    - 兼容性:
    - 支持的孔径:φ0.56 ± 0.08mm
    - 接触针间距:2.54mm
    - 可以通过手动、波峰焊接或回流焊接安装到电路板上

    3. 产品特点和优势


    - 高可靠性: 镀金接触面和精密加工确保长期耐用性和可靠的电气连接。
    - 高性能: 高温塑料绝缘体和高强度弹簧设计,使其适用于苛刻的工作环境。
    - 灵活安装: 既可单排也可双排安装,方便灵活布线。
    - 长寿命: 高达 1,000,000 次的循环使用寿命,减少维护成本。

    4. 应用案例和使用建议


    - 应用案例: 工业控制面板、医疗设备内部线路连接、通信基站天线接口。
    - 使用建议:
    - 确保安装前检查所有接触针的初始高度和行程范围。
    - 使用合适的工具进行手动插入或焊接,避免过度弯曲接触针。
    - 在恶劣环境下使用时,定期检查并清洁连接器。

    5. 兼容性和支持


    - 兼容性: 该系列连接器适用于 2.54mm 间距的电路板,与大多数标准电路板兼容。
    - 支持: Mill-Max Mfg. Corp. 提供详细的技术文档和支持服务,如需要更多帮助,可联系技术支持团队。

    6. 常见问题与解决方案


    - 问题: 插拔过程中接触不良。
    - 解决办法: 检查接触针是否有损坏,确保正确安装和清洁。
    - 问题: 高温环境下性能下降。
    - 解决办法: 使用耐高温的绝缘材料,并确保良好散热。
    - 问题: 电流过载导致烧毁。
    - 解决办法: 按照规定的电流限制使用,选择合适的连接器型号。

    7. 总结和推荐


    Spring-Loaded Connectors(弹簧式连接器) 在耐用性和可靠性方面表现出色,适用于广泛的工业和消费电子产品。其独特的弹簧设计和高标准的制造工艺,使得这些连接器能够满足严苛的应用要求。如果你正在寻找一款可靠且耐用的连接解决方案,我们强烈推荐使用 Mill-Max 的 Series 821 & 823 系列弹簧式连接器。

823-22-048-10-001101参数

参数
类型 Piston
间距 2.54mm
材料 铜合金
排数 2
触头镀层
触头数量 48
触头镀层厚度 510nm
长*宽*高 60.96mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

823-22-048-10-001101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

823-22-048-10-001101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 823-22-048-10-001101 823-22-048-10-001101数据手册

823-22-048-10-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
