854-22-010-10-003101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 1.27mm 1 10 黄铜 510nm 金 焊接安装,通孔安装 13.08mm(长度)*2.2mm(高度)
供应商型号: 575-8542201010003101
供应商: Mouser
标准整包数: 1

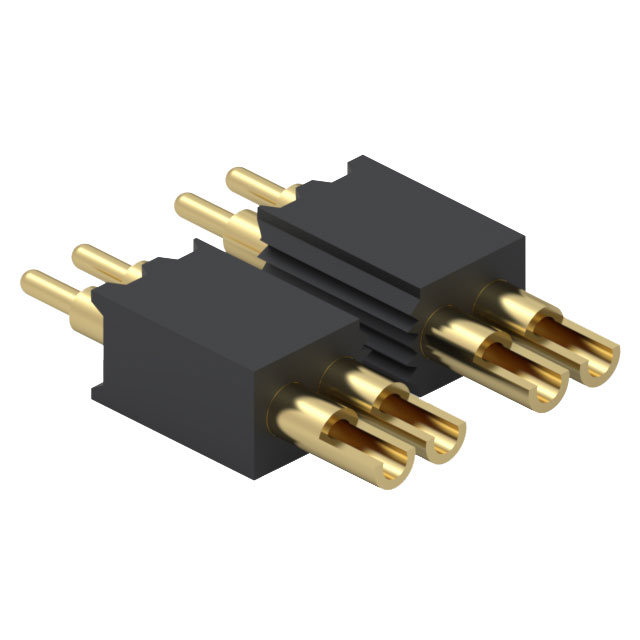

MILL-MAX 矩形连接器 - 弹簧式 854-22-010-10-003101

854-22-010-10-003101概述

    SPRING-LOADED CONNECTORS 技术手册解析

    产品简介


    Spring-Loaded Connectors 是由 Mill-Max Mfg. Corp. 生产的一种高可靠性连接器。这类连接器广泛应用于各种电子产品中,例如工业自动化、消费电子、通讯设备等领域。系列 854 和 855 连接器提供了单排和双排版本,非常适合需要高度可靠和高性能连接的应用场景。

    技术参数


    | 参数类型 | 描述 |

    | 材料 | 接触针及基座:黄铜合金机加工并镀金(20μ"金,100μ"镍)
    弹簧:铍铜镀金(10μ"金)
    绝缘体:高温热塑塑料,UL94 V-0 等级 |
    | 机械特性 | 初始高度时的弹簧力:25 克
    中间行程时的弹簧力(0.0275 英寸):60 克
    耐久性:高达 100,000 次循环 |
    | 电气特性 | 电压等级:交流 100Vrms/直流 150V
    电流等级:连续 2A,峰值 3A
    接触电阻:最大 20mΩ
    绝缘电阻:最小 10,000MW
    介电强度:最小 700Vrms
    电容:最大 1pF |

    产品特点和优势


    1. 高可靠性:采用精密机加工的接触针和镀金组件,保证高达 100,000 次的循环寿命。
    2. 大电流承载能力:每接触点可承受连续 2A 和峰值 3A 的电流,适用于需要高电流承载的应用。
    3. 低接触电阻:接触电阻最大为 20mΩ,确保信号传输的高效性。
    4. 宽温度范围:绝缘材料具有高温特性,符合 UL94 V-0 等级,适用于各种环境。
    5. 环保认证:符合 RoHS-2 标准(2011/65/EU),满足环保要求。

    应用案例和使用建议


    这些连接器广泛应用于工业自动化设备、通信设备、医疗设备等。例如,在自动化生产线中,可以用于传感器和控制器之间的连接,确保高可靠性和长期稳定性。建议在选择连接器时,根据具体的应用需求选择合适的接触点数量,并确保线缆直径不超过 26AWG,以保持良好的连接质量。

    兼容性和支持


    854 和 855 系列的连接器均配有焊接杯端子,便于焊接到大小为 26AWG 及以下的电线。这些连接器与其他标准焊接设备兼容,易于集成到现有系统中。制造商提供全面的技术支持和售后保障,确保用户能够顺利使用和维护这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正常工作 | 检查连接器是否正确插入且线缆焊接牢固 |
    | 长期使用后接触电阻增大 | 更换磨损的连接器或重新清洁接触面 |
    | 绝缘体损坏 | 检查绝缘体是否有裂纹或破损,如有必要则更换绝缘体 |

    总结和推荐


    综上所述,Spring-Loaded Connectors 系列 854 和 855 在可靠性、电流承载能力和耐久性方面表现出色。这些连接器适合于多种应用场景,特别是在需要高可靠性和耐用性的场合。制造商提供了全面的支持和服务,确保用户能够充分发挥其潜力。因此,强烈推荐在需要高性能连接解决方案的应用中选用这些连接器。

854-22-010-10-003101参数

参数
触头数量 10
触头镀层厚度 510nm
类型 Piston
间距 1.27mm
材料 黄铜
排数 1
触头镀层
长*宽*高 13.08mm(长度)*2.2mm(高度)
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 管装

854-22-010-10-003101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

854-22-010-10-003101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 854-22-010-10-003101 854-22-010-10-003101数据手册

854-22-010-10-003101封装设计

查看详情并下载
Symbol
Footprint
3D Model
