MIC4469ZWM

产品分类: 栅极电源驱动器
产品描述: 14ns 4 4.5V 75ns 18V 800mV,2.4V Inverting,Non-Inverting MOSFET,N沟道,P沟道 13ns 低压侧 1.2A,1.2A SOIC-16 贴片安装 10.34mm*7.52mm*2.26mm
供应商型号: 1611-MIC4469ZWM-ND
供应商: Digi-Key
标准整包数: 1

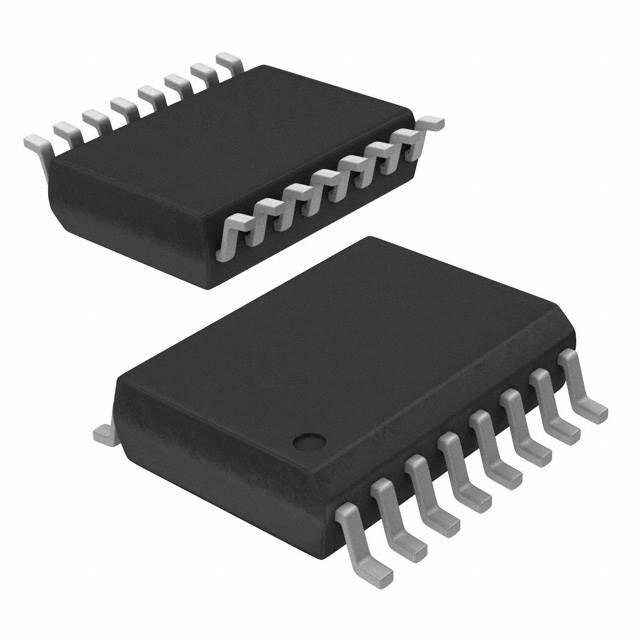

MICROCHIP TECHNOLOGY 栅极电源驱动器 MIC4469ZWM

MIC4469ZWM概述


    产品简介


    MIC4467/4468/4469 是由Micrel公司生产的一系列四输出CMOS缓冲/驱动器。这些器件设计用于高效率、低阻抗驱动器应用,能够提供高峰值电流、轨到轨电压摆幅和快速开关时间。它们的主要功能是为功率MOSFET和其他高度电容性负载提供驱动,也可以用于其他负载,如严重加载的时钟线、同轴电缆和压电换能器。

    技术参数


    - 输入逻辑选择: 3种输入逻辑选项(NAND、AND、AND带一个反相输入)
    - 对称上升和下降时间: 25ns
    - 延迟时间: 75ns
    - 高峰值输出电流: 1.2A
    - 工作电压范围: 4.5V至18V
    - 低等效输入电容: 6pF
    - 逻辑1输入电压范围: 2.4V至VS
    - 封装选项:
    - 14针塑料DIP
    - 16针宽体SOIC
    - 温度范围:
    - 0°C至+70°C(标准版本)
    - –40°C至+85°C(工业级版本)

    产品特点和优势


    MIC4467/4468/4469 系列的特点包括:
    - 使用可靠且低功耗的CMOS工艺制造。
    - 具有抗电感反冲能力,可承受高达500mA的反向电流。
    - 对称的上升和下降时间,保证了信号传输的稳定性。
    - 在所有电源和电压范围内不会锁定,具有高可靠性。
    - 能够处理高电感性负载,适用于多种应用场景。

    应用案例和使用建议


    应用案例
    1. 通用CMOS逻辑缓冲器: 适用于需要高效率和稳定性的逻辑电路。
    2. 驱动全桥中的所有4个MOSFET: 在电机控制等领域非常有用。
    3. 直接小电机驱动: 高效率和低阻抗特性使得其适合用于驱动小型电机。
    4. 继电器或外围设备驱动: 高电流驱动能力使其成为驱动继电器的理想选择。
    5. 双差分输出功率驱动器: 适用于需要高速和高电流的应用。
    6. CCD驱动器: 可以轻松驱动电荷耦合器件。
    7. 引脚切换网络驱动器: 适用于需要多路复用的应用场景。
    使用建议
    - 在选择驱动器时,应根据具体应用场景确定所需的电压范围和负载类型。
    - 在电机驱动应用中,建议配合使用滤波电容来减少反冲电流的影响。
    - 在高负载电流应用中,注意散热,确保封装的热阻满足要求。

    兼容性和支持


    MIC4467/4468/4469 系列具有广泛的兼容性,可以与多种电子元器件和系统一起使用。Micrel公司提供了详细的技术文档和支持,用户可以在其官方网站上获取更多信息和技术支持。

    常见问题与解决方案


    问题1:如何处理高电感反冲电流?
    解决方案:MIC4467/4468/4469 系列具备强大的抗电感反冲电流能力,可承受高达500mA的反向电流。在应用时,确保电路中的电感负载不会超过这一限制,或者在输出端添加适当的保护措施。
    问题2:如何确保温度范围内的稳定运行?
    解决方案:MIC4467/4468/4469 系列经过严格测试,能够在宽广的温度范围内稳定运行。确保在安装过程中遵守相关热管理要求,并避免过载,以保持良好的温度特性。

    总结和推荐


    MIC4467/4468/4469 系列四输出CMOS缓冲/驱动器具有广泛的应用范围和卓越的性能特点,特别是在驱动功率MOSFET和其他电容性负载方面表现出色。其高可靠性、低功耗和抗电感反冲电流的能力使其成为多种应用场景的理想选择。因此,我们强烈推荐使用这款产品,特别是在需要高性能、高效率和高可靠性的场合。

MIC4469ZWM参数

参数
输入类型 Inverting,Non-Inverting
最大高压侧电压-自举 -
驱动配置 低压侧
最小工作供电电压 4.5V
栅极类型 MOSFET,N沟道,P沟道
下降时间 13ns
最大传播延迟时间 75ns
逻辑电压 - VIL,VIH 800mV,2.4V
上升时间 14ns
通道类型 -
驱动数量 4
最大工作供电电压 18V
电流 - 峰值输出(灌入,拉出) 1.2A,1.2A
长*宽*高 10.34mm*7.52mm*2.26mm
通用封装 SOIC-16
安装方式 贴片安装
应用等级 商业级
零件状态 在售
包装方式 管装

MIC4469ZWM厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC4469ZWM数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 栅极电源驱动器 MICROCHIP TECHNOLOGY MIC4469ZWM MIC4469ZWM数据手册

MIC4469ZWM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.0355 ¥ 17.2
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.2
