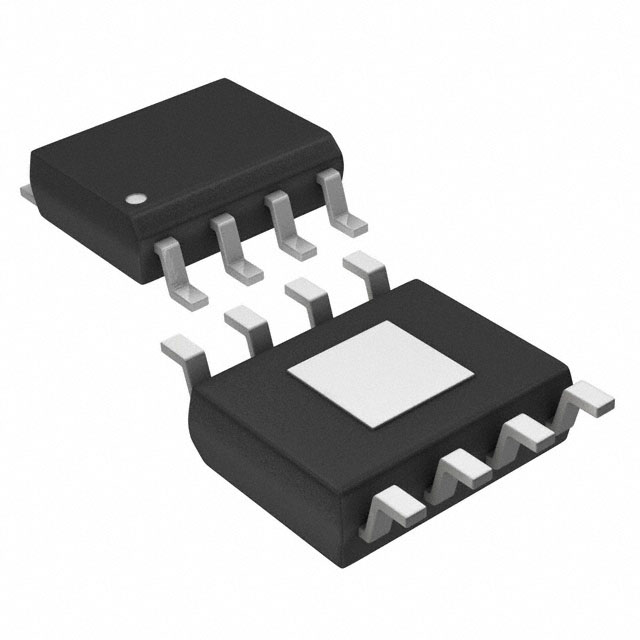

MIC4120YME

产品分类: 栅极电源驱动器
产品描述: Microchip 8引脚MOSFET驱动器, 20V电源, SOIC封装
供应商型号: MIC4120YME
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 栅极电源驱动器 MIC4120YME

MIC4120YME概述

    MIC4120/4129 MOSFET 驱动器:全面解析

    1. 产品简介


    MIC4120 和 MIC4129 是由 Micrel 公司设计的高性能 MOSFET 驱动器,属于低侧驱动器类别。它们适用于峰值输出电流高达 6A 的应用场合,能够高效、可靠地驱动大功率 MOSFET。MIC4129 是一个反相驱动器,而 MIC4120 是非反相驱动器。这两个产品是 MIC4420 和 MIC4429 的改进版,旨在提供更高的效率和易用性。

    2. 技术参数


    - 主要特性:
    - CMOS 构造
    - 摆幅能力:逻辑输入能承受负电压摆动至 -5V
    - 输入和输出匹配上升时间和下降时间:25ns
    - 峰值输出电流:6A(峰值)
    - 工作范围:4.5V 至 20V
    - 高容性负载驱动:10,000pF
    - 低延迟时间:55ns(典型值)
    - 低等效输入电容:6pF(典型值)
    - 低供电电流:450μA(逻辑高输入时)
    - 低输出阻抗:2.5Ω
    - 输出电压摆动范围:25mV 内于接地或电源电压
    - 封装和热性能:
    - 金属电镀塑料引线框架 (MLF) 封装,θJA = 60°C/W
    - 裸露背面焊盘 SOIC-8 封装,θJA = 58°C/W
    - 电气特性:
    - 逻辑高输入电压:2.4V 至 VS
    - 最大输入电压:VS + 0.3V 至 GND - 5V
    - 最大输出电流:6A(峰值)
    - 最大反向电流承受能力:200mA

    3. 产品特点和优势


    - 可靠性高:具备强大的静电放电保护,保证长期稳定运行。
    - 高效驱动:采用现代 BiCMOS/DMOS 工艺,避免了锁存现象,提供可靠的性能。
    - 易于集成:只需极少量的外部组件,即可减少 PCB 空间需求,简化产品设计并降低装配成本。
    - 灵活性强:宽工作电压范围(4.5V 至 20V),适应多种应用场景。

    4. 应用案例和使用建议


    - 开关电源:适用于各种类型的开关电源控制,提高系统的稳定性和响应速度。
    - 电机控制:为电机驱动提供精确的控制信号,确保高效的能量转换。
    - 脉冲变压器驱动:用于产生和传输高压脉冲信号,适用于通信设备和工业控制。
    - D 类放大器:用于音频信号的功率放大,提供高质量的声音输出。
    使用建议:
    - 在应用中需要特别注意电源旁路电容的配置,推荐使用 1μF 低 ESR 薄膜电容器配合两个 0.1μF 低 ESR 陶瓷电容器,以确保低阻抗的供电系统。
    - 确保良好的接地设计,特别是对于高电流输出的应用,应提供专用的地线以避免因反馈引起的振荡。

    5. 兼容性和支持


    - 兼容性:MIC4120/4129 可直接与 Micrel 的其他控制器如 MIC9130、MIC3808、MIC38HC42 等配对使用。
    - 支持:Micrel 提供详细的技术文档和支持服务,包括详细的安装指南和故障排查手册,以帮助用户更好地理解和使用这些驱动器。

    6. 常见问题与解决方案


    - 问题:在高频率下,供电电流过高。
    - 解决方案:优化电路设计,使用更好的旁路电容配置以降低供电电流。
    - 问题:在某些情况下出现意外的振荡。
    - 解决方案:检查并改善接地设计,使用专用的地线以减少噪声干扰。

    7. 总结和推荐


    MIC4120/4129 MOSFET 驱动器是一款高性能的产品,具备出色的效率和可靠性,适用于多种应用场景。其卓越的特性使其成为众多电力电子系统设计的理想选择。强烈推荐在需要高电流输出和可靠性的应用场景中使用这款驱动器。

MIC4120YME参数

参数
驱动数量 1
通道类型 -
最小工作供电电压 4.5V
最大高压侧电压-自举 -
输入类型 Non-Inverting
下降时间 13ns
上升时间 12ns
栅极类型 MOSFET,N沟道,P沟道
最大工作供电电压 20V
电流 - 峰值输出(灌入,拉出) 6A,6A
驱动配置 低压侧
逻辑电压 - VIL,VIH 800mV,2.4V
最大传播延迟时间 75ns
长*宽*高 4.93mm*3.94mm*1.5mm
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装
