MIC4600YML-TR

产品分类: 栅极电源驱动器
产品描述: 15ns 2 4.5V 55ns(Typ) 28V 650mV,1.4V Non-Inverting MOSFET,N沟道 13.5ns 半桥 QFN-16 贴片安装,黏合安装 3mm*3mm*850μm
供应商型号: MIC4600YML-TR
供应商: 国内现货
标准整包数: 1000

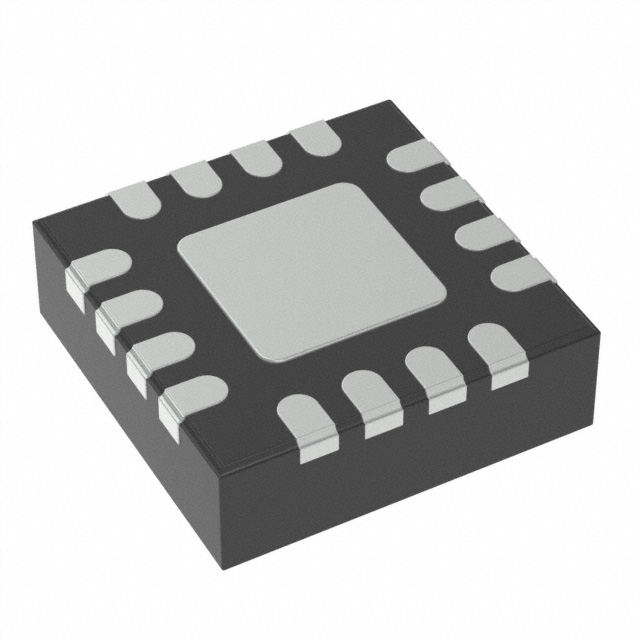

MICROCHIP TECHNOLOGY 栅极电源驱动器 MIC4600YML-TR

MIC4600YML-TR概述

    MIC4600 28V Half-Bridge MOSFET Driver

    1. 产品简介


    MIC4600是一款针对成本敏感应用而设计的高性能28V半桥MOSFET驱动器,如机顶盒、网关、路由器、电信设备及网络设备等。该产品采用集成的线性调节器,可在4.5V至28V的宽供电电压范围内工作,最高可达1.5MHz的开关频率。该驱动器提供独立的高侧和低侧输入端口,并具备抗短路保护功能,确保了系统在各种条件下的稳定性和可靠性。

    2. 技术参数


    以下是MIC4600的技术规格和性能参数:
    - 输入电压范围:4.5V至28V
    - 内部稳压器输出电压:5V
    - 最大开关频率:1.5MHz
    - 启动阈值:4.0V至4.4V(上升)
    - UVLO迟滞:400mV
    - 传播延迟:26ns(高侧上升)、18ns(低侧上升)
    - 死区时间调整:可通过电阻器在18.7ns到20ns之间调整
    - 负载电流:20mA时,高侧导通电阻(RDS(ON))为2Ω
    - 栅极驱动能力:2Ω的驱动能力足以驱动高达3000pF的负载,上升和下降时间为15ns和13.5ns
    - 待机电流:典型值为450µA
    - 封装尺寸:3mm x 3mm VQFN
    - 工作温度范围:-40°C 至 +125°C

    3. 产品特点和优势


    MIC4600的优势如下:
    - 抗短路保护:内置的防短路机制有效防止高侧和低侧MOSFET同时导通。
    - 灵活的死区时间调整:通过外部电阻器可精确调整死区时间,防止开关瞬间短路。
    - 紧凑的封装:采用3mm x 3mm VQFN封装,非常适合空间受限的应用场合。
    - 低功耗:典型的待机电流仅为450µA,有助于延长电池寿命或降低运行成本。
    - 高集成度:集成的线性稳压器可以将输入电压直接转换为所需的驱动电压,减少外部组件需求。

    4. 应用案例和使用建议


    MIC4600广泛应用于多种分布式电源系统和通信网络基础设施,例如:
    - 机顶盒:通过精确控制MOSFET的开关,减少不必要的损耗,提高能源效率。
    - 路由器和网关:在复杂且高速的网络环境中,保证稳定可靠的电源供给。
    - 打印机和扫描仪:在高功率和高精度要求下,MIC4600能够保持高效和稳定的电源管理。
    使用建议:
    - 在设计电路时,要确保输入信号的脉冲宽度大于规定的最小值,以避免输出信号失真。
    - 死区时间可以通过连接在延迟引脚上的电阻器进行精确调整。
    - 使用Schottky二极管和适当容量的电容器来实现高效的电荷泵送,减少因能量损失引起的发热。

    5. 兼容性和支持


    MIC4600与各种控制器(如μC或FPGA)兼容,适用于不同的电源解决方案。Microchip提供了详细的技术文档和支持服务,包括安装指南和故障排除手册。用户可以通过Microchip官方网站获取更多帮助和支持。

    6. 常见问题与解决方案


    - 问题1:待机电流过高
    - 解决方法:检查是否存在未正确接地的情况,确保所有接地连接良好。
    - 问题2:输出信号异常
    - 解决方法:确认输入信号满足规定的逻辑电平,确保外部电路的阻抗匹配。
    - 问题3:过热保护触发
    - 解决方法:优化散热设计,如增加散热片或改进电路布局以提高散热效率。

    7. 总结和推荐


    MIC4600是一款性能优异、功能强大的MOSFET驱动器,适用于多种电源管理和控制系统。其高度集成的设计简化了系统开发流程,降低了整体成本。如果您需要一款高效且可靠的电源管理解决方案,强烈推荐使用MIC4600。

MIC4600YML-TR参数

参数
最大高压侧电压-自举 -
最大传播延迟时间 55ns(Typ)
输入类型 Non-Inverting
驱动数量 2
栅极类型 MOSFET,N沟道
电流 - 峰值输出(灌入,拉出) -
上升时间 15ns
逻辑电压 - VIL,VIH 650mV,1.4V
通道类型 -
最大工作供电电压 28V
下降时间 13.5ns
驱动配置 半桥
最小工作供电电压 4.5V
长*宽*高 3mm*3mm*850μm
通用封装 QFN-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

MIC4600YML-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC4600YML-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 栅极电源驱动器 MICROCHIP TECHNOLOGY MIC4600YML-TR MIC4600YML-TR数据手册

MIC4600YML-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 12.9272
2000+ ¥ 12.6984
3000+ ¥ 12.584
库存: 2000
起订量: 1000 增量: 5000
交货地:
最小起订量为:1000
合计: ¥ 12927.2
