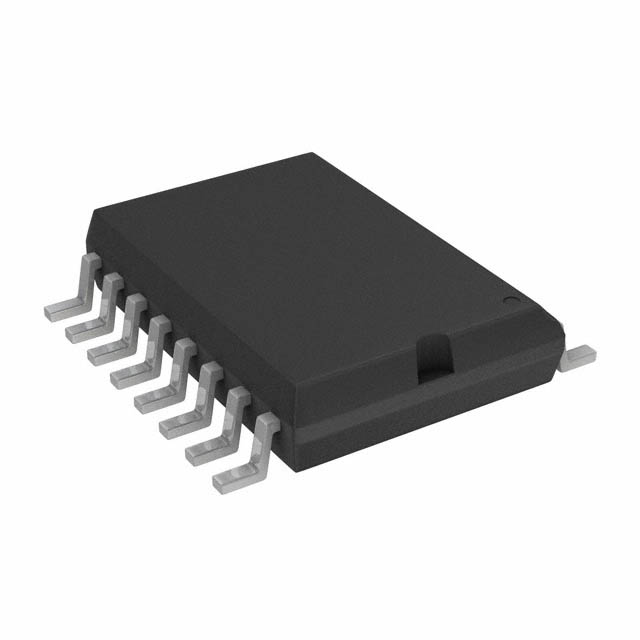

TC4424EOE713

产品分类: 栅极电源驱动器
产品描述: 23ns 2 4.5V 75ns 4.5 V to 18 V 800mV,2.4V Non-Inverted-Phase MOSFET,N沟道,P沟道 25ns 低压侧 3A,3A SOIC-16 贴片安装 10.3mm*7.49mm*2.31mm
供应商型号: 579-TC4424EOE713
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 栅极电源驱动器 TC4424EOE713

TC4424EOE713概述

    TC4423/TC4424/TC4425:3A双高电流功率MOSFET驱动器
    Microchip Technology Inc. 的TC4423/TC4424/TC4425是一系列专为高压高电流应用设计的功率MOSFET驱动器。这些器件具备高输出峰值电流、宽输入电压范围、出色的容性负载驱动能力以及低延迟时间等特性,使其适用于开关电源、脉冲变压器驱动以及线路驱动等多种应用场合。

    1. 产品简介


    产品类型:
    - 3A 双输出缓冲器/MOSFET 驱动器(TC4423、TC4424、TC4425)
    - 包括倒相驱动器、非倒相驱动器以及互补型驱动器
    主要功能:
    - 高峰值输出电流:3A
    - 宽输入电源电压范围:4.5V 至 18V
    - 高容性负载驱动能力:1800 pF 在 25ns 内
    - 短延迟时间:<40ns(典型值)
    - 低功耗电流:逻辑‘1’输入时最大 3.5 mA;逻辑‘0’输入时最大 350 µA
    - 低输出阻抗:3.5Ω(典型值)
    应用领域:
    - 开关模式电源
    - 脉冲变压器驱动
    - 线路驱动

    2. 技术参数


    绝对最大额定值:
    - 供电电压:+22V
    - 输入电压:(VDD + 0.3V) 至 (GND – 5V)
    - 封装功率耗散:8L-6x5 DFN ≤ 730mW
    直流特性:
    - 输入高电平电压 (VIH):2.4V
    - 输入低电平电压 (VIL):≤ 0.8V
    - 输出高电平电压 (VOH):VDD - 0.025V
    - 输出低电平电压 (VOL):≤ 0.025V
    - 峰值输出电流 (IPK):3A
    切换时间(典型值):
    - 上升时间 (tR):23ns 至 35ns
    - 下降时间 (tF):25ns 至 35ns
    - 延迟时间 (tD1):33ns 至 75ns
    - 延迟时间 (tD2):38ns 至 75ns
    工作温度范围:
    - C 温度范围:0°C 至 +70°C
    - E 温度范围:-40°C 至 +85°C
    - V 温度范围:-40°C 至 +125°C

    3. 产品特点和优势


    独特功能:
    - 3A 的高峰值输出电流,足以满足大多数电力驱动需求。
    - 高达 1800 pF 的容性负载驱动能力,在 25ns 内完成充电,快速响应特性显著。
    - 高可靠性设计,能承受高达 1.5A 的反向电流,适合恶劣电气环境。
    - 低功耗特性,仅在高电平输入时有最大 3.5mA 的电流消耗,保证系统效率。
    - 紧凑的 8 引脚 6x5 封装,节省空间,便于 PCB 布局。
    市场竞争力:
    - 相比于同类产品,TC4423/TC4424/TC4425 具备更高的输出电流和更快的切换速度,使其在高功率应用中具有明显优势。
    - 宽泛的工作温度范围使得这些驱动器能够适应各种极端环境条件。

    4. 应用案例和使用建议


    典型应用:
    - 用于电源转换器中,驱动外部 MOSFET 以控制开关状态。
    - 在高速通信系统中,作为线路驱动器以增强信号强度和传输距离。
    - 在高精度测量设备中,确保信号延迟最小化,提升测量准确性。
    使用建议:
    - 当需要驱动较大容性负载时,可考虑外部增加电容来吸收瞬态电流。
    - 对于高温环境下的应用,应选用高温度范围型号(如 V 温度范围)并确保良好的散热设计。

    5. 兼容性和支持


    兼容性:
    - 这些驱动器与 TC1426/27/28、TC4426/27/28 以及 TC4426A/27A/28A 系列驱动器引脚兼容,便于现有设计的升级。
    支持和维护:
    - Microchip 提供全面的技术文档和设计支持,帮助客户解决应用过程中可能遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动困难 | 检查电源电压是否符合规格要求 |
    | 信号失真严重 | 增加外部去耦电容以降低噪音影响 |
    | 设备过热 | 改善散热设计,使用更大面积铜箔进行散热 |

    7. 总结和推荐


    综上所述,TC4423/TC4424/TC4425 是一款高性能的 MOSFET 驱动器,具备强大的驱动能力和广泛的适用性。无论是对性能有严格要求的应用还是需应对恶劣环境的工业应用,这款产品都能提供可靠的解决方案。因此,我们强烈推荐这一系列产品用于各类电力驱动应用中。

TC4424EOE713参数

参数
上升时间 23ns
输入类型 Non-Inverted-Phase
逻辑电压 - VIL,VIH 800mV,2.4V
最大高压侧电压-自举 -
电流 - 峰值输出(灌入,拉出) 3A,3A
栅极类型 MOSFET,N沟道,P沟道
最大传播延迟时间 75ns
最大工作供电电压 4.5 V to 18 V
最小工作供电电压 4.5V
通道类型 -
驱动配置 低压侧
驱动数量 2
下降时间 25ns
长*宽*高 10.3mm*7.49mm*2.31mm
通用封装 SOIC-16
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
