TC4425COE

产品分类: 栅极电源驱动器
产品描述: 23ns 2 4.5V 75ns 18V 800mV,2.4V Inverted-Phase,Non-Inverted-Phase MOSFET,N沟道,P沟道 25ns 低压侧 3A,3A SOP 贴片安装 10.3mm*7.49mm*2.31mm
供应商型号: TC4425COE
供应商: TME
标准整包数: 1

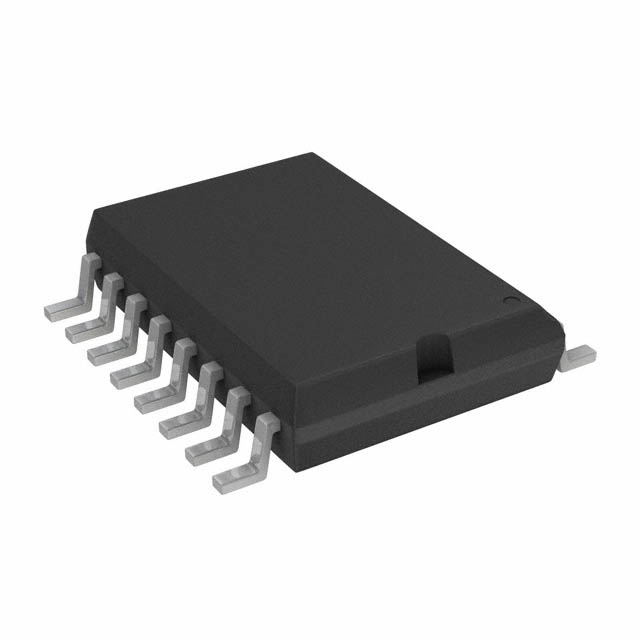

MICROCHIP TECHNOLOGY 栅极电源驱动器 TC4425COE

TC4425COE概述

    # TC4423/TC4424/TC4425 高性能 MOSFET 驱动器

    产品简介


    基本介绍
    TC4423、TC4424 和 TC4425 是一组高效率、高性能的 3A 双输出缓冲器/MOSFET 驱动器。它们是 TC1426/27/28、TC4426/27/28 和 TC4426A/27A/28A 系列 1.5A 驱动器的升级版,具有增强的耐受反向电流能力(最高可达 1.5A)。这些器件可广泛应用于开关模式电源、脉冲变压器驱动和线路驱动等领域。
    主要功能
    - 高峰值输出电流:3A
    - 宽输入电压范围:4.5V 至 18V
    - 高容性负载驱动能力:在 25ns 内驱动 1800 pF 容性负载
    - 快速延迟时间:<40ns(典型值)
    - 输入端内置 300mV 滞回特性,提供噪声免疫能力
    - 输出低阻抗:3.5Ω(典型值)
    应用领域
    - 开关模式电源
    - 脉冲变压器驱动
    - 线路驱动
    - 工业自动化设备

    技术参数


    电气特性
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    |
    | 输入高电平 VIH | 2.4 | — | — | V
    | 输入低电平 VIL | — | — | 0.8 | V
    | 输入电流 IIN | -1 | — | 1 | µA | 0V ≤ VIN ≤ VDD |
    | 输出高电平 VOH | VDD-0.025 | — | — | V
    | 输出低电平 VOL | — | — | 0.025 | V
    | 输出电阻 ROH | — | 2.8 | 5 | Ω | IOUT=10mA, VDD=18V |
    | 输出电阻 ROL | — | 3.5 | 5 | Ω | IOUT=10mA, VDD=18V |
    | 峰值输出电流 | — | 3 | — | A
    | 短延迟时间 tD1 | — | 33 | 75 | ns | CL=1800pF |
    | 短延迟时间 tD2 | — | 38 | 75 | ns | CL=1800pF |
    工作环境
    - 最大供应电压:+22V
    - 工作温度范围:-40°C 至 +125°C
    - 热阻:典型值 33.2°C/W(8L-6x5 DFN 封装)

    产品特点和优势


    特点概述
    1. 高功率能力:每个通道提供高达 3A 的峰值输出电流,能够轻松驱动大型 MOSFET。
    2. 快速响应:延迟时间低于 40ns,非常适合需要高速切换的应用场景。
    3. 高可靠性:内置反向电流保护功能,可以承受高达 1.5A 的反向电流。
    4. 宽电压适应性:供电电压范围广(4.5V 至 18V),适用于多种应用场景。
    5. 小型封装:采用空间节约型 8 引脚 6x5 DFN 封装,适合紧凑设计需求。
    市场竞争力
    TC4423/24/25 系列因其卓越的性能和高性价比,在工业控制、通信设备和电力系统中广泛应用。其紧凑的封装和多功能设计使其成为替代传统分立元件的理想选择。

    应用案例和使用建议


    实际应用案例
    1. 开关模式电源:TC4423 可用于驱动高频 MOSFET,提高电源转换效率并减少电磁干扰(EMI)。
    2. 脉冲变压器驱动:驱动脉冲变压器以实现隔离信号传输和高压脉冲产生。
    3. 线路驱动器:为通信链路提供稳定而高效的信号传输能力。
    使用建议
    - 电容负载匹配:建议在负载电容不超过 1800pF 的情况下使用,以确保最佳性能。
    - 电源稳定性:使用陶瓷电容器进行电源滤波,以避免电源波动影响器件性能。
    - 散热管理:采用带铜箔接地的电路板布局,增强散热效果。

    兼容性和支持


    兼容性
    TC4423/TC4424/TC4425 与 TC1426/27/28、TC4426/27/28 和 TC4426A/27A/28A 系列器件引脚兼容,方便现有设计的升级和替换。
    支持和服务
    Microchip Technology 提供详尽的技术文档、应用指南和客户支持服务,确保用户快速上手并解决技术问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 延迟时间过长 | 检查负载电容是否超出推荐范围,调整外部电容值。 |
    | 输出电压异常 | 确认供电电压是否在规定范围内(4.5V 至 18V)。 |
    | 温度过高导致器件性能下降 | 改善散热措施,增加散热片或降低功耗。 |

    总结和推荐


    产品综合评估
    TC4423/TC4424/TC4425 在高电流、高速度和高可靠性方面表现出色,非常适合对功率要求较高的应用场景。其紧凑的封装和灵活的设计使它成为现代电子设计的理想选择。
    推荐使用
    我们强烈推荐此系列产品用于需要高效能、可靠性的工业控制和通信设备中。无论是替换传统元件还是开发新产品,TC4423/TC4424/TC4425 都是一个值得信赖的选择。

TC4425COE参数

参数
逻辑电压 - VIL,VIH 800mV,2.4V
最小工作供电电压 4.5V
电流 - 峰值输出(灌入,拉出) 3A,3A
最大传播延迟时间 75ns
最大工作供电电压 18V
通道类型 -
栅极类型 MOSFET,N沟道,P沟道
输入类型 Inverted-Phase,Non-Inverted-Phase
下降时间 25ns
驱动配置 低压侧
最大高压侧电压-自举 -
上升时间 23ns
驱动数量 2
长*宽*高 10.3mm*7.49mm*2.31mm
通用封装 SOP
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

TC4425COE厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

TC4425COE数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 栅极电源驱动器 MICROCHIP TECHNOLOGY TC4425COE TC4425COE数据手册

TC4425COE封装设计

查看详情并下载
Symbol
Footprint
3D Model
