TC4429CAT

产品分类: 栅极电源驱动器
产品描述: 25ns 1 4.5V 75ns 18V 800mV,2.4V Inverted-Phase MOSFET,N沟道,P沟道 25ns 低压侧 6A,6A TO-220 通孔安装
供应商型号: ESTH-TC4429CAT
供应商: 海外现货
标准整包数: 1

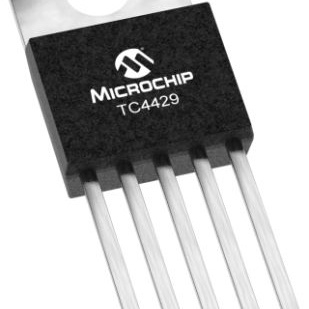

MICROCHIP TECHNOLOGY 栅极电源驱动器 TC4429CAT

TC4429CAT概述

    TC4420/TC4429 高速 MOSFET 驱动器

    产品简介


    TC4420 和 TC4429 是由 Microchip Technology Inc. 设计的高速 MOSFET 驱动器。这两款器件分别提供非反相和反相驱动能力,旨在为开关电源、电机控制、脉冲变压器驱动及 D 类放大器提供高效能的驱动解决方案。这些器件采用先进的 CMOS 技术制造,相比传统的双极型驱动器,具备更低功耗和更高效的性能。

    技术参数


    - 供应电压范围: 4.5V 至 18V
    - 输出电流峰值: 6.0A
    - 输入电压范围: -5V 至 VDD + 0.3V
    - 反向电流耐受: >1.5A(占空比 ≤ 2%,t ≤ 300 µs)
    - 传播延迟时间: 55ns (典型值)
    - 上升和下降时间: 25ns (典型值,负载电容 2500 pF)
    - 封装类型: 5 引脚 TO-220、8 引脚 CERDIP/PDIP/SOIC、8 引脚 DFN
    - 工作温度范围: TA -40°C 至 +85°C
    - 绝对最大额定值: VDD 最大 20V,输入电流 VIN > VDD 时最大 50mA,功率耗散 TA ≤ 70°C 时 1.6W

    产品特点和优势


    1. 低延迟: 典型延迟时间为 55ns,确保快速响应。
    2. 高电流输出: 能够提供高达 6A 的峰值电流输出,适合驱动大功率负载。
    3. 宽输入电压范围: 输入电压范围宽达 -5V 至 VDD + 0.3V,增强了灵活性和可靠性。
    4. 高集成度: 可以替代多个离散组件,减少 PCB 面积和零件数量,提升系统可靠性。
    5. ESD 保护: ESD 保护等级达到 4kV,有效防止静电损坏。

    应用案例和使用建议


    - 开关电源: TC4420/TC4429 可以用于控制开关电源中的 MOSFET,实现高效的电力转换。
    - 电机控制: 在电机控制电路中,TC4420/TC4429 可以驱动电机的栅极,实现精准的速度和位置控制。
    - 脉冲变压器驱动: TC4420/TC4429 可以提供快速和精确的脉冲信号,满足脉冲变压器驱动的要求。
    使用建议:
    - 确保输入信号边缘速率足够快,避免输出出现多重脉冲现象。
    - 选择适当的旁路电容来滤除电源噪声,提高系统稳定性。

    兼容性和支持


    - 兼容性: TC4420 和 TC4429 具有 TTL/CMOS 兼容输入,可以轻松与大多数数字电路接口连接。
    - 支持和维护: 微软科技公司提供了详尽的技术文档和支持服务,帮助用户快速解决问题并进行系统调试。

    常见问题与解决方案


    - Q: 如何避免多重脉冲输出?
    - A: 使用具有“速度提升”电容的输入电路,或者确保输入信号的上升和下降时间较短。
    - Q: 高温环境下,器件性能是否会受到影响?
    - A: 不会,该器件的工作温度范围为 -40°C 至 +85°C,可在较宽的温度范围内正常工作。

    总结和推荐


    TC4420/TC4429 高速 MOSFET 驱动器是一款高性能、高可靠性的产品,广泛适用于各种工业和消费电子产品中。其独特的功能如低延迟、高电流输出、宽输入电压范围等特点使其在市场上具有较强的竞争力。对于需要高效能驱动的应用场景,强烈推荐使用 TC4420/TC4429。

TC4429CAT参数

参数
通道类型 -
电流 - 峰值输出(灌入,拉出) 6A,6A
驱动数量 1
最小工作供电电压 4.5V
栅极类型 MOSFET,N沟道,P沟道
逻辑电压 - VIL,VIH 800mV,2.4V
上升时间 25ns
驱动配置 低压侧
下降时间 25ns
最大传播延迟时间 75ns
最大工作供电电压 18V
输入类型 Inverted-Phase
最大高压侧电压-自举 -
10.67mm(Max)
4.83mm(Max)
9.02mm(Max)
通用封装 TO-220
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TC4429CAT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

TC4429CAT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 栅极电源驱动器 MICROCHIP TECHNOLOGY TC4429CAT TC4429CAT数据手册

TC4429CAT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 2.7706 ¥ 23.4112
50+ $ 2.6618 ¥ 22.4918
库存: 109
起订量: 43 增量: 1
交货地:
最小起订量为:25
合计: ¥ 585.28
