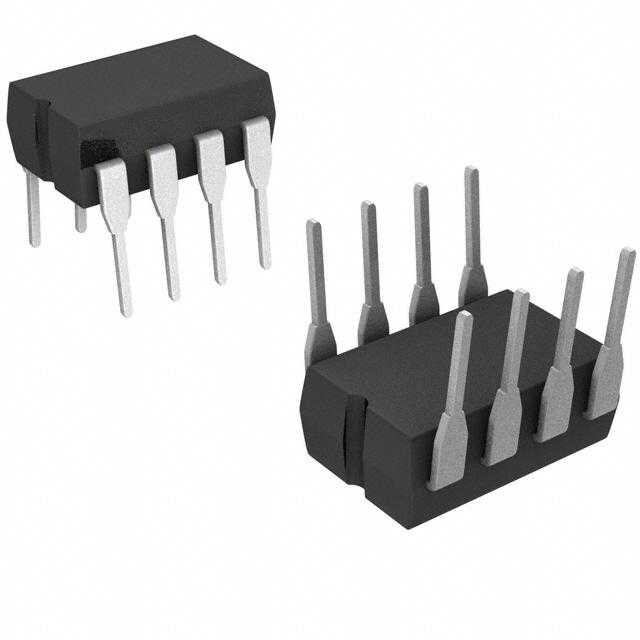

MAX4429MJA/883B

产品分类: 栅极电源驱动器
厂牌: MAXIM INTEGRATED
产品描述: 25ns 1 4.5V 18V 800mV,2.4V Inverted-Phase MOSFET,N沟道,P沟道 25ns 低压侧 6A,6A CERDIP-8 通孔安装
供应商型号:
供应商:
标准整包数: 0
MAXIM INTEGRATED 栅极电源驱动器 MAX4429MJA/883B

MAX4429MJA/883B概述

    文章标题:MAX4420 和 MAX4429 功率 MOSFET 驱动器的技术解析

    1. 产品简介


    MAX4420 和 MAX4429 是由 Maxim Integrated 生产的一系列通用功率 MOSFET 驱动器,广泛应用于电源管理、电机控制及通信系统等领域。该系列产品包括两种型号:MAX4429 为反向功率 MOSFET 驱动器,而 MAX4420 则为非反向驱动器。这些驱动器具有高效率和高可靠性,能有效驱动大电流功率 MOSFET,满足多种工业和汽车应用的需求。
    主要功能:
    - 支持高达 20V 的供电电压。
    - 具备高速开关能力,适合快速响应的应用场景。
    - 支持多种封装形式,如 8 引脚 CERDIP 和 20 引脚 LCC,提供灵活的设计选择。
    应用领域:
    - 工业自动化设备。
    - 电动工具与家用电器。
    - 汽车电子系统。
    - 数据通信及电源管理系统。

    2. 技术参数


    以下是 MAX4420 和 MAX4429 的核心技术参数:
    | 参数 | 型号 | 单位 |
    |
    | 供电电压范围 | 4.5V 至 18V | V |
    | 输入电压范围 | -5.0V 至 VS+0.3V | V |
    | 输出高电平(VOH) | VDD-25mV | mV |
    | 输出低电平(VOL) | 25mV | mV |
    | 输出电阻(RO1) | 2.8 至 5.0Ω | Ω |
    | 输出电阻(RO2) | 2.5 至 5.0Ω | Ω |
    | 最大输出电流 | 6.0A | A |
    | 最大输入电流(IIN) | ±10mA | mA |
    | 上升时间(tR) | 35 至 60ns | ns |
    | 下降时间(tF) | 35 至 60ns | ns |
    | 延迟时间(tD1/tD2)| 75 至 100ns | ns |
    封装信息:
    - 8 引脚 CERDIP(J8)。
    - 20 引脚 LCC(LCC)。
    工作温度范围:
    - 工作环境温度:-55°C 至 +125°C
    - 存储温度:-65°C 至 +150°C

    3. 产品特点和优势


    MAX4420 和 MAX4429 的主要特点包括:
    - 高效率:快速的开关性能确保低功耗和高效率。
    - 强抗干扰能力:输入电压范围宽泛,适用于恶劣的工业环境。
    - 高集成度:紧凑型封装设计,便于 PCB 布局。
    - 可靠性高:经过严格的 MIL-Std-883 测试,保证长期稳定运行。
    市场竞争力:
    - 在功率 MOSFET 驱动器领域处于领先地位,特别适用于需要高频切换的场景。
    - 多种封装形式选择,满足不同客户的设计需求。

    4. 应用案例和使用建议


    典型应用场景:
    1. 电动机控制:用于无刷直流电机驱动,确保高效且平稳的运行。
    2. 电源管理:作为开关电源的一部分,提供可靠的开关信号。
    3. 通信设备:用作数据通信设备的开关模块。
    使用建议:
    - 为防止输入信号过压,应在输入端加装保护电路。
    - 为了减少寄生电感的影响,在 PCB 设计时尽量缩短引线长度。
    - 考虑到散热问题,特别是在高温环境下工作时,应增加适当的散热片。

    5. 兼容性和支持


    MAX4420 和 MAX4429 与其他主流电子元器件高度兼容,可以无缝集成到现有的设计中。此外,Maxim Integrated 提供全面的技术支持和售后服务,包括详细的参考设计文档和在线技术支持。

    6. 常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    | 问题 | 解决方案 |

    | 开关速度慢 | 确保供电电压稳定,并优化 PCB 布局。 |
    | 温度过高 | 增加散热片,或者调整工作环境温度。 |
    | 输出电流不足 | 检查负载阻抗是否符合要求。 |

    7. 总结和推荐


    综上所述,MAX4420 和 MAX4429 功率 MOSFET 驱动器凭借其高性能、高可靠性和广泛应用兼容性,在工业和消费电子领域表现出色。它们非常适合需要高效开关的场景,并提供了多种封装选项以适应不同的设计需求。如果您正在寻找一款高效、稳定的功率 MOSFET 驱动器,强烈推荐 MAX4420 和 MAX4429!
    推荐指数:★★★★★

MAX4429MJA/883B参数

参数
最大工作供电电压 18V
上升时间 25ns
栅极类型 MOSFET,N沟道,P沟道
驱动数量 1
最大高压侧电压-自举 -
下降时间 25ns
电流 - 峰值输出(灌入,拉出) 6A,6A
最小工作供电电压 4.5V
逻辑电压 - VIL,VIH 800mV,2.4V
最大传播延迟时间 -
通道类型 -
输入类型 Inverted-Phase
驱动配置 低压侧
通用封装 CERDIP-8
安装方式 通孔安装
零件状态 在售

MAX4429MJA/883B厂商介绍

Maxim Integrated(美信集成)是一家全球领先的半导体设计公司,专注于模拟、混合信号和微处理器解决方案。公司成立于1983年,总部位于美国加州圣何塞。

Maxim Integrated的主要产品分为以下几类:
1. 电源管理:包括电源管理IC、电池管理、电源转换器等,广泛应用于移动设备、工业控制等领域。
2. 微控制器:包括微处理器、微控制器等,应用于智能家居、物联网、医疗设备等领域。
3. 接口产品:包括以太网、串行通信、USB等接口产品,应用于通信、计算机等领域。
4. 传感器:包括温度、湿度、压力等传感器,应用于汽车、工业控制等领域。
5. 射频和无线:包括无线通信、射频放大器等产品,应用于无线通信、**通信等领域。

Maxim Integrated的优势在于:
1. 强大的研发能力:拥有超过4000项专利,持续推出创新产品。
2. 丰富的产品线:提供超过7万种产品,满足不同客户的需求。
3. 广泛的应用领域:产品广泛应用于消费电子、工业、汽车等领域。
4. 优质的客户服务:提供技术支持、定制解决方案等服务,满足客户的个性化需求。

MAX4429MJA/883B数据手册

厂牌 PDF简要描述 下载
MAXIM INTEGRATED 栅极电源驱动器 MAXIM INTEGRATED MAX4429MJA/883B MAX4429MJA/883B数据手册

MAX4429MJA/883B封装设计

查看详情并下载
Symbol
Footprint
3D Model
