首页  >  产品百科  >  IX4340UETR

IX4340UETR

产品分类: 栅极电源驱动器
厂牌: LITTELFUSE
产品描述: 7ns 5V 20V 7ns MSOP-8(EP)
供应商型号: 5656-IX4340UETR-ND
供应商: Digi-Key
标准整包数: 5000

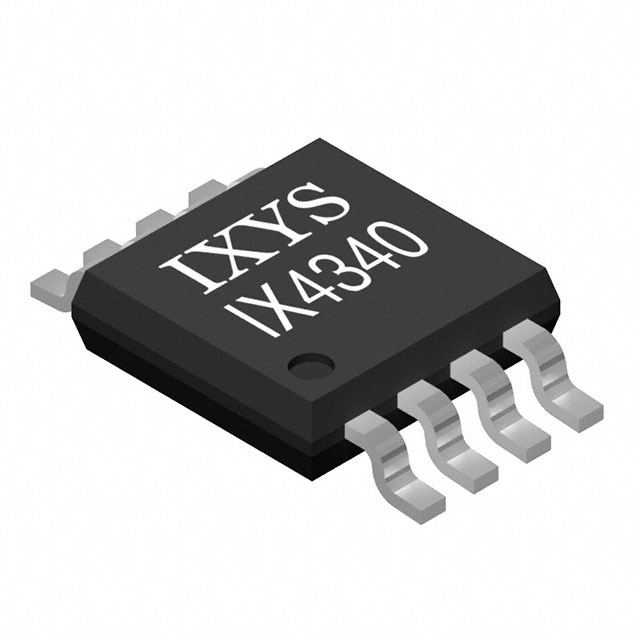

LITTELFUSE 栅极电源驱动器 IX4340UETR

IX4340UETR概述

    IX4340 双路高电流低侧栅极驱动器

    产品简介


    IX4340 是一款双路高电流、低侧栅极驱动器,专为各种电源管理和控制应用设计。它每个输出通道都能够提供和吸收高达5安培的峰值电流,最高电压额定值可达20伏特。此外,两个输出通道还可以并联以满足更高电流的应用需求。该产品适用于开关模式电源供应器、直流-直流转换器、电机控制器及电源逆变器等领域。

    技术参数


    - 最大输出电流:5安培(每个通道)
    - 电压范围:5V 至 18V
    - 工作温度范围:-40°C 至 +125°C
    - 输入兼容性:CMOS 和 TTL 兼容
    - ESD 额定值:±4kV(人体模型)
    - 封装形式:标准 8 引脚 SOIC、增强热导 SOIC 和 MSOP 封装
    - 典型传播延迟:16 纳秒
    - 典型上升/下降时间:7 纳秒

    产品特点和优势


    - 双独立驱动器:IX4340 拥有两个独立的驱动器,可以同时或单独启用和禁用。
    - 高电流能力:每个输出通道能够提供和吸收5安培的电流,适合高功率应用。
    - 宽工作温度范围:能够在极端温度条件下正常工作,适应性强。
    - 高速性能:具有快速的传播延迟和上升/下降时间,适用于高频应用。
    - 内置过压保护:具备欠压锁定电路,防止在电压不足时误操作。

    应用案例和使用建议


    - 应用案例:IX4340 常用于开关模式电源供应器、直流-直流转换器、电机控制器和电源逆变器等领域。例如,在直流-直流转换器中,IX4340 能够有效地控制高功率 MOSFET 的开关状态,实现高效能的能量转换。
    - 使用建议:为了确保最佳性能,建议在安装时连接热垫到 GND 或留空,而不是连接到其他信号。此外,使用低温焊接工艺可提高产品可靠性。

    兼容性和支持


    - 兼容性:IX4340 支持 CMOS 和 TTL 输入逻辑,易于集成到现有系统中。
    - 厂商支持:Littelfuse 提供详细的技术文档和支持服务,以帮助用户解决安装和调试过程中的问题。

    常见问题与解决方案


    - 问题一:如何确保 IX4340 在高温环境下的稳定运行?
    - 解决方案:IX4340 在-40°C 到 +125°C 的温度范围内都能正常工作。为了保证最佳性能,建议使用热导增强封装,并确保良好的散热条件。
    - 问题二:如何正确处理静电敏感器件?
    - 解决方案:IX4340 属于静电敏感器件,应遵循 JESD-625 行业标准进行处理。避免直接接触器件引脚,并在装配过程中使用防静电设备。

    总结和推荐


    IX4340 双路高电流低侧栅极驱动器凭借其高电流能力、宽工作温度范围和高速性能,成为开关电源和电机控制系统中的理想选择。其双独立驱动器设计和卓越的稳定性使其在高要求的应用环境中表现出色。因此,强烈推荐在需要高性能和可靠性的电源管理应用中使用 IX4340。
    通过以上的详细介绍,可以看出 IX4340 不仅在技术参数上表现出色,而且在实际应用中也能发挥重要作用。无论是在开关电源还是电机控制系统中,IX4340 都是一个值得信赖的选择。

IX4340UETR参数

参数
驱动配置 -
逻辑电压 - VIL,VIH -
上升时间 7ns
驱动数量 -
最小工作供电电压 5V
最大高压侧电压-自举 -
栅极类型 -
电流 - 峰值输出(灌入,拉出) -
最大传播延迟时间 -
输入类型 -
下降时间 7ns
最大工作供电电压 20V
通道类型 -
通用封装 MSOP-8(EP)
包装方式 卷带包装

IX4340UETR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

IX4340UETR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 栅极电源驱动器 LITTELFUSE IX4340UETR IX4340UETR数据手册

IX4340UETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.4813 ¥ 4.0282
10000+ $ 0.4754 ¥ 3.9786
库存: 5000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 20141
直接购买
加入购物车
