首页  >  产品百科  >  GTCS23-401M-R01-2

GTCS23-401M-R01-2

产品分类: 陶瓷气体放电管(GDT)
厂牌: LITTELFUSE
产品描述: 2 1KA 否 400V 贴片安装 4.5mm(长度)*4.5mm(高度)
供应商型号: UA-GTCS23-401M-R01-2
供应商: 海外现货
标准整包数: 2000

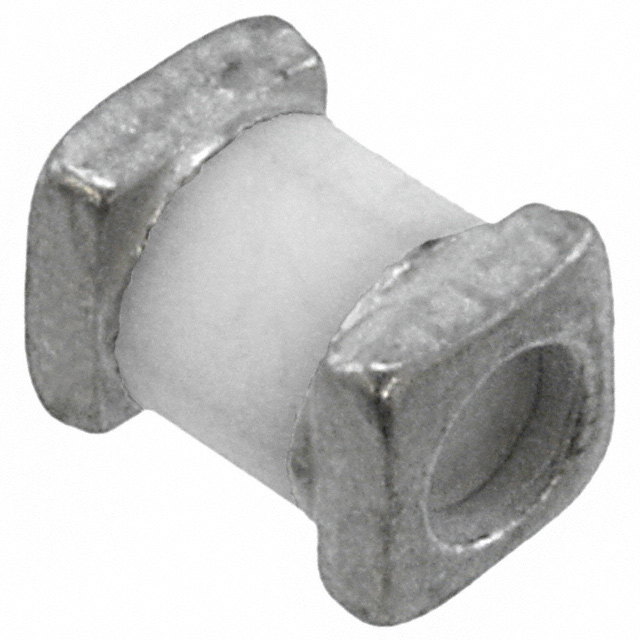

LITTELFUSE 陶瓷气体放电管(GDT) GTCS23-401M-R01-2

GTCS23-401M-R01-2概述

    气体放电管(Gas Discharge Tubes)技术手册

    1. 产品简介


    Littelfuse公司推出的GTCS23-XXXM-R01-2系列气体放电管(Gas Discharge Tubes, GDTs),是一种表面贴装型陶瓷气体放电管,广泛应用于电信设备的保护。这些放电管主要用于防护敏感的通信线路,如通信线、信号线和数据传输线免受因雷击或设备切换操作引起的瞬态过压损害。其核心功能是通过高精度的电涌保护来确保设备的安全运行。

    2. 技术参数


    | 参数名称 | 值(典型值) |

    | 工作电压范围 | 75V 至 400V |
    | 冲击电流等级(8/20µs) | 1kA |
    | 绝缘电阻 | ≥1,000 MΩ |
    | 容量(1 MHz) | <0.5 pF |
    | 电涌冲击耐受电压(10/700µs) | 4kV |
    | 温度范围(存储/工作) | -40°C 至 +90°C |
    此外,该系列放电管符合RoHS标准,并具有无铅、无卤素、无放射性材料等特点,同时通过UL 497B认证,可应用于多种通信环境。

    3. 产品特点和优势


    GTCS23-XXXM-R01-2系列气体放电管的优势明显:
    - 紧凑设计:其3mm的小尺寸适合高效组装。
    - 高频适用性:低电容和低插入损耗使其非常适合高频通信需求。
    - 广泛适用性:支持从75V到400V的宽电压范围,适用于ADSL、VDSL等多种高速通信网络。
    - 可靠性能:非放射性材料及经过严格的测试认证保证了其稳定性和可靠性。

    4. 应用案例和使用建议


    该系列产品常用于以下领域:
    - 电信系统保护。
    - 射频系统和CATV调制解调器保护。
    - 数据采集系统以及安全系统。
    使用建议:
    - 在高频通信网络中,建议搭配电涌保护器使用以提升整体保护效果。
    - 确保安装过程中焊点连接牢固,避免因接触不良导致防护失效。

    5. 兼容性和支持


    此产品完全符合ITUT K.20和K.21标准,与其他主流通信设备具备良好的兼容性。Littelfuse提供全面的技术支持,包括产品文档、样品支持以及售后服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 放电管启动电压过高 | 调整设备供电电压至合适水平 |
    | 使用后失效 | 检查安装工艺并更换损坏部件 |

    7. 总结和推荐


    综上所述,Littelfuse的GTCS23-XXXM-R01-2系列气体放电管以其紧凑的设计、卓越的电涌保护能力及高可靠性,在通信行业占据重要地位。该产品不仅满足了现代通信网络对高性能保护器件的需求,还兼具环保特性。因此,我们强烈推荐该系列产品用于各种通信和电子设备的保护。

GTCS23-401M-R01-2参数

参数
脉冲放电电流(8/20μs) 1KA
极数 2
故障安全保护
直流火花放电 400V
长*宽*高 4.5mm(长度)*4.5mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

GTCS23-401M-R01-2厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

GTCS23-401M-R01-2数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 陶瓷气体放电管(GDT) LITTELFUSE GTCS23-401M-R01-2 GTCS23-401M-R01-2数据手册

GTCS23-401M-R01-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.6325 ¥ 5.3004
库存: 0
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 0
直接购买
加入购物车
