AC240L

产品分类: 陶瓷气体放电管(GDT)
厂牌: LITTELFUSE
产品描述: 2 5KA 否 800V 通孔安装 6mm(长度)
供应商型号: 1757279
供应商: 海外现货
标准整包数: 1

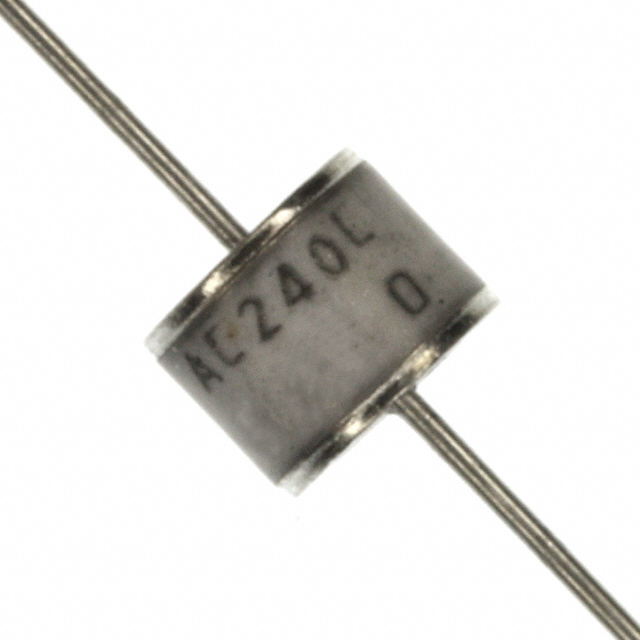

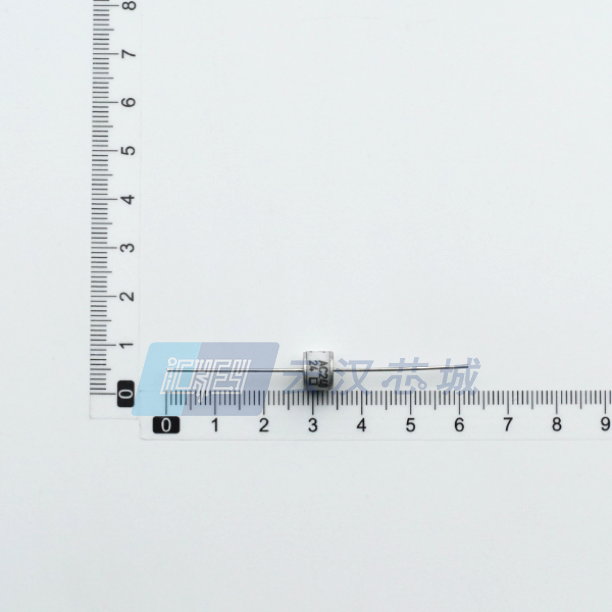

LITTELFUSE 陶瓷气体放电管(GDT) AC240L

AC240L概述

    # 气体放电管(Gas Discharge Tubes)技术手册

    产品简介


    气体放电管(Gas Discharge Tubes, GDT)是用于保护电气设备免受电压突变损害的一种电子元器件。Littelfuse公司生产的AC系列和CG3系列气体放电管专为交流线路提供高水准的浪涌保护。其中,AC120和AC240型号分别适用于120VAC和240VAC的线路环境,能够熄灭至少200A的交流跟随电流。CG3系列则提供了1.0到7.5KV的高电压保护,适用于需要偏置电压或信号水平达到数百伏特的应用场合。这类气体放电管广泛应用于电视终端(CRT)、电缆电视设备(CATV)、天线、电源供应、医疗电子设备等领域。

    技术参数


    AC系列
    | 参数 | 值 |

    | 破坏电压 (DC) | 230V-340V |
    | 冲击破坏电压 | 500V-720V |
    | 绝缘电阻 | ≥10 GΩ |
    | 电容值 | ≤1.5 pF |
    | 弧电压 (1A) | 25V |
    | 最大连续跟随电流 | 200A |
    | 额定AC放电电流 | 5A, 65A |
    | 额定冲击放电电流 | 5kA (10次), 10kA (1次) |
    | 最大浪涌电流 | 10kA |
    CG3系列
    | 参数 | 值 |

    | 破坏电压 (DC) | 800V-2160V |
    | 冲击破坏电压 | 1040V-4000V |
    | 绝缘电阻 | ≥10 GΩ |
    | 电容值 | ≤1.5 pF |
    | 弧电压 (1A) | 25V |
    | 最大连续跟随电流 | 200A |
    | 额定冲击放电电流 | 5kA (10次), 10kA (1次) |
    | 最大浪涌电流 | 10kA |

    产品特点和优势


    - 坚固耐用:陶瓷-金属结构设计确保了产品在各种恶劣环境下的可靠性。
    - 低电容值:电容值低于1.5pF,可有效降低对信号路径的影响。
    - 多种包装选项:提供带引线或无引线版本,并且提供卷带式封装,便于自动化生产和装配。
    - 广泛的应用范围:适用于从长分支电路到短分支电路、电源供应、测试设备、潜水泵和医疗电子设备等多个领域。

    应用案例和使用建议


    - CRT终端:在CRT显示器中作为电压保护装置,防止瞬间电压冲击导致的损坏。
    - CATV设备:确保系统在遭遇雷击或其他电压波动时依然能正常运行。
    - 短分支电路:在计算机、断路器箱等场合中,保障用电安全。
    - 电源供应:在电源转换过程中起到稳定电压的作用,延长设备使用寿命。
    使用建议
    1. 在安装时确保正确接地以防止感应电压。
    2. 定期检查连接点的温度和湿度,避免因不良接触导致的故障。
    3. 在特殊应用环境中考虑使用更高额定值的产品以满足更高的电压和电流需求。

    兼容性和支持


    Littelfuse的AC系列和CG3系列气体放电管与多种标准和协议兼容,如RoHS标准。制造商提供了详细的生产尺寸和包装规格,以及一系列的技术文档和样本资料。对于任何技术问题或支持需求,客户可以通过官方渠道获取帮助。

    常见问题与解决方案


    问题1:如何确定气体放电管的工作电压?
    解决方案:根据设备的额定电压选择合适的型号,如AC120适用于120VAC线路,而CG3系列产品则适用于不同级别的高压环境。
    问题2:如何确认气体放电管的兼容性?
    解决方案:查阅产品说明书中的技术规格,对比所使用系统的电压和电流要求,确保两者匹配。
    问题3:在高温环境下使用时需要注意什么?
    解决方案:确保产品的操作温度在-40°C到+90°C之间,遵循制造商提供的焊接参数,确保热稳定性。

    总结和推荐


    Littelfuse的AC系列和CG3系列气体放电管凭借其坚固耐用、低电容值及多种包装选项,在多个领域的应用中表现出色。其广泛的适用性和可靠的性能使其成为众多项目中的优选设备。无论是电视终端还是电源供应设备,这款产品都能提供出色的保护效果,推荐在相关领域中使用。

AC240L参数

参数
故障安全保护
直流火花放电 800V
脉冲放电电流(8/20μs) 5KA
极数 2
长*宽*高 6mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

AC240L厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

AC240L数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 陶瓷气体放电管(GDT) LITTELFUSE AC240L AC240L数据手册

AC240L封装设计

查看详情并下载
Symbol
Footprint
3D Model
