SL1003A250R

产品分类: 陶瓷气体放电管(GDT)
厂牌: LITTELFUSE
产品描述: 3 5KA 否 250V 通孔安装 12.2mm(长度)
供应商型号: ZT-SL1003A250R
供应商: 海外现货
标准整包数: 1

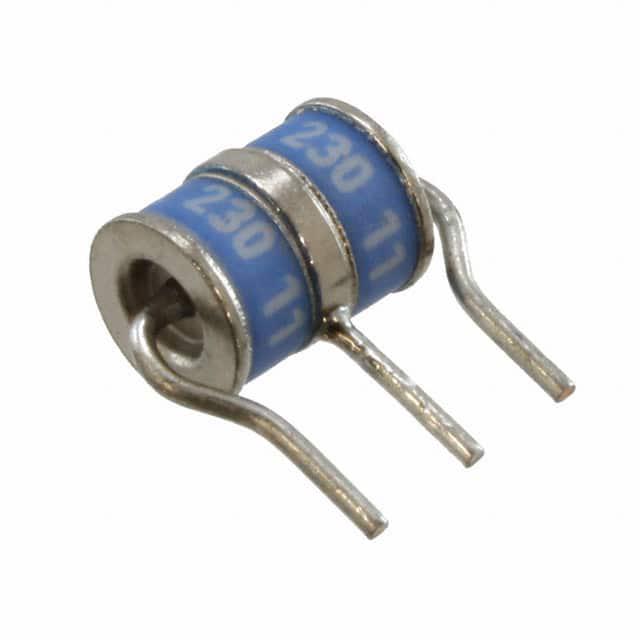

LITTELFUSE 陶瓷气体放电管(GDT) SL1003A250R

SL1003A250R概述

    # 气体放电管(SL1003A系列)技术手册

    产品简介


    气体放电管(Gas Discharge Tubes, GDT)SL1003A系列是一种表面贴装和通孔安装均可的高性能电子保护元器件。此系列产品主要用于宽带设备、ADSL设备、XDSL设备、卫星和CATV设备及通用电信设备中,提供高效的电压保护和信号传输能力。SL1003A系列采用了RoHS合规材料,符合电信行业标准如Telcordia GR1089和ITU-Tk.21,确保产品在高速通信系统中的可靠性和耐用性。

    技术参数


    - 电气特性:
    - 穿透电流:~1安培
    - 穿透电压:~60到200伏特
    - DC击穿电压:72V~600V(取决于型号)
    - 冲击击穿电压(@100V/μs):90V~1090V(取决于型号)
    - 脉冲重复寿命:300次(测试条件:200A, 10/1000μs)
    - 工作环境温度:
    - 存储和操作温度范围:-40℃至+90℃
    - 信号传输:
    - 容量:1.5pF
    - 工作频率:高达1.5GHz
    - 保护性能:
    - 雷电冲击电流:5kA(符合IEC 61000-4-5标准)
    - 增强测试水平:6kV,符合ITU-Tk.21标准

    产品特点和优势


    1. 超低电容:1.5pF,对信号传输几乎无影响,适用于高频率信号处理。
    2. 卓越的瞬态响应:能够快速应对高达1kV/μs的瞬态冲击。
    3. 高可靠性:通过5000A脉冲测试而不破坏,可在长期过流条件下提供保护。
    4. 环保材料:符合RoHS标准,有助于减少环境影响。
    5. 广泛的适用性:可用于多种设备和应用场景,满足不同电信设备的需求。

    应用案例和使用建议


    应用案例
    - 宽带设备:广泛应用于宽带网络中,确保数据传输的稳定性。
    - ADSL设备:在ADSL调制解调器中起到关键保护作用,防止电压突变引起的损坏。
    - XDSL设备:在混合宽带服务中,提供高效电压防护。
    - 卫星和CATV设备:适用于需要高可靠性的通信系统,确保设备安全运行。
    - 通用电信设备:为各种电信设备提供高效可靠的保护。
    使用建议
    - 在设计电路时,考虑电容对信号传输的影响。
    - 在高频应用场合下,选择容量较低的产品以减少信号损耗。
    - 在设计过流保护电路时,结合额外的保护措施以应对长时间的电流冲击。
    - 根据实际应用场景选择合适的电压等级,避免因过压导致的损害。

    兼容性和支持


    - 兼容性:SL1003A系列兼容多种封装形式(表面贴装和通孔安装),便于集成于不同的电路板设计中。
    - 支持:制造商提供了详细的技术文档和样品服务,用户可以通过官方渠道获取更多技术支持。

    常见问题与解决方案


    1. 问题:产品无法正常工作?
    - 解决方案:检查连接线路是否有错误,确认是否按照手册中的指导进行安装和调试。
    2. 问题:长时间过流导致设备损坏?
    - 解决方案:增加外部过流保护措施,例如保险丝或断路器。
    3. 问题:产品电容值过高导致信号衰减?
    - 解决方案:选择容量更低的型号,或者使用其他低电容保护元器件。

    总结和推荐


    综上所述,SL1003A系列气体放电管是一款在通信领域具有显著优势的产品,其具备优异的瞬态响应能力和超低电容特性,能够在各种严苛环境中提供可靠的电压保护。因此,我们强烈推荐该产品用于各类电信设备,特别是宽带、ADSL和XDSL等通信系统中。

SL1003A250R参数

参数
脉冲放电电流(8/20μs) 5KA
极数 3
故障安全保护
直流火花放电 250V
长*宽*高 12.2mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

SL1003A250R厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

SL1003A250R数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 陶瓷气体放电管(GDT) LITTELFUSE SL1003A250R SL1003A250R数据手册

SL1003A250R封装设计

查看详情并下载
Symbol
Footprint
3D Model
