SL1021A500CF

产品分类: 陶瓷气体放电管(GDT)
厂牌: LITTELFUSE
产品描述: 3 10KA 是 500V 11.8mm(长度)*9.9mm(高度)
供应商型号: SL1021A500CF-ND
供应商: Digi-Key
标准整包数: 1

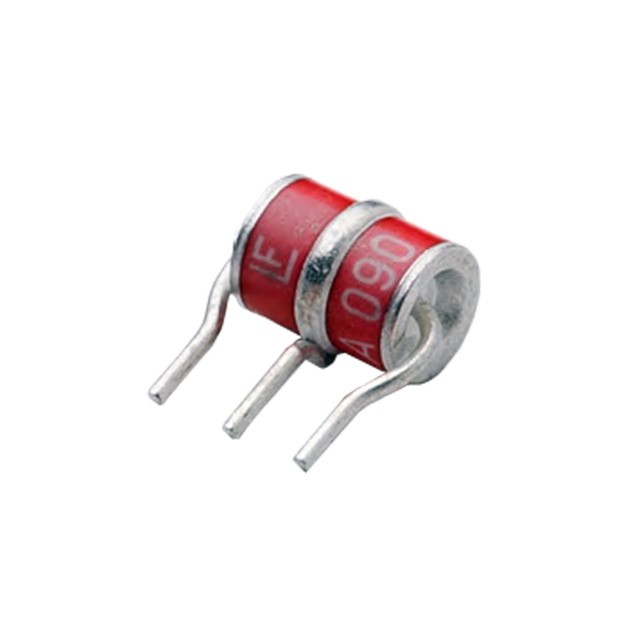

LITTELFUSE 陶瓷气体放电管(GDT) SL1021A500CF

SL1021A500CF概述

    气体放电管(GDT)SL1021A/B 系列技术手册

    产品简介


    气体放电管(Gas Discharge Tubes,简称GDT)是用于电路保护的器件,通过在内部的等离子气体环境中安全地耗散电涌能量来发挥作用。这种类型的元器件常被应用于电信和网络设备及线路的保护中,以防止雷击或设备切换操作可能造成的损坏。Littelfuse公司生产的SL1021A/B系列气体放电管提供了多种引线式和表面贴装形式的产品,并且提供了可选的失效安全夹。具体的技术规格、尺寸和包装选项可以参考本文档的相应部分。

    技术参数


    | 参数 | 值 |

    | 直流电压(1kV/μSec) | 60V 至 600V |
    | 电容(@1MHz) | <1.5pF |
    | 绝缘电阻 | >10^10Ω (at 50V) |
    | 交流电流(50Hz,1秒) | 10Amps |
    | 浪涌电流(8/20μSec) | 10kA 或 20kA |
    | 最大单次浪涌电流(8/20μSec) | 20kA |
    | 工作温度范围 | -40°C 到 +90°C |

    产品特点和优势


    SL1021A/B系列气体放电管具备以下特点和优势:
    - 低插入损耗:能够在高频条件下提供极低的插入损耗。
    - 超低电容:电容值通常低于1.5pF,这使其适用于需要极低电容的应用。
    - 出色的快速瞬态响应:可以在高达100V/μSec至1kV/μSec的速度下提供高水平的性能。
    - 高浪涌能力:SL1021A系列能承受高达10kA的脉冲,而SL1021B系列则能达到20kA。
    - 热失效安全功能:通过添加“F”后缀,可选择具备热失效安全功能的产品,以确保在过载情况下自动断开。

    应用案例和使用建议


    该产品广泛应用于宽带设备、ADSL和XDSL设备、卫星和CATV设备、电话线卡、中继器、调制解调器和测试设备等领域。在使用时,建议遵循相应的焊接工艺规范,特别是在进行回流焊或波峰焊时,以确保焊接质量和长期稳定性。具体焊接参数包括预热时间、焊接温度和冷却时间等均应在制造商提供的指南中详细查阅。

    兼容性和支持


    SL1021A/B系列气体放电管与其他标准的电子元器件兼容,适用于广泛的系统设计。如果需要更多有关安装和维护的支持,建议直接联系Littelfuse的客户支持团队获取专业指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品在焊接过程中损坏 | 确保焊接温度和时间符合制造商推荐的标准 |
    | 在极端环境下工作时性能下降 | 确认设备的工作环境是否超出其额定温度范围 |
    | 设备在测试时表现异常 | 检查接线是否正确连接,并确认输入信号是否符合规格要求 |

    总结和推荐


    SL1021A/B系列气体放电管因其卓越的性能和多功能性,在电信和网络设备的保护应用中表现出色。它具有出色的快速瞬态响应、极低的电容和强大的浪涌吸收能力。对于需要在恶劣环境中保证电信设备稳定运行的应用场合,这些特性使其成为理想的选择。强烈推荐在关键通信系统的保护中采用该系列产品。

SL1021A500CF参数

参数
极数 3
故障安全保护
直流火花放电 500V
脉冲放电电流(8/20μs) 10KA
长*宽*高 11.8mm(长度)*9.9mm(高度)
零件状态 在售
包装方式 托盘

SL1021A500CF厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

SL1021A500CF数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 陶瓷气体放电管(GDT) LITTELFUSE SL1021A500CF SL1021A500CF数据手册

SL1021A500CF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8985 ¥ 32.9423
5+ $ 3.405 ¥ 28.2186
40+ $ 2.5836 ¥ 21.4118
80+ $ 2.1138 ¥ 17.5181
230+ $ 2.0551 ¥ 17.0315
500+ $ 1.7615 ¥ 14.5985
1000+ $ 1.6441 ¥ 13.6253
5000+ $ 1.4679 ¥ 12.1655
库存: 500
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.94
