GTCC23-141M-R01-2

产品分类: 陶瓷气体放电管(GDT)
厂牌: LITTELFUSE
产品描述: 2 1KA 否 140V 1812 贴片安装 4.5mm*3.2mm*3.2mm
供应商型号: 650-GTCC23-141MR01-2
供应商: Mouser
标准整包数: 1

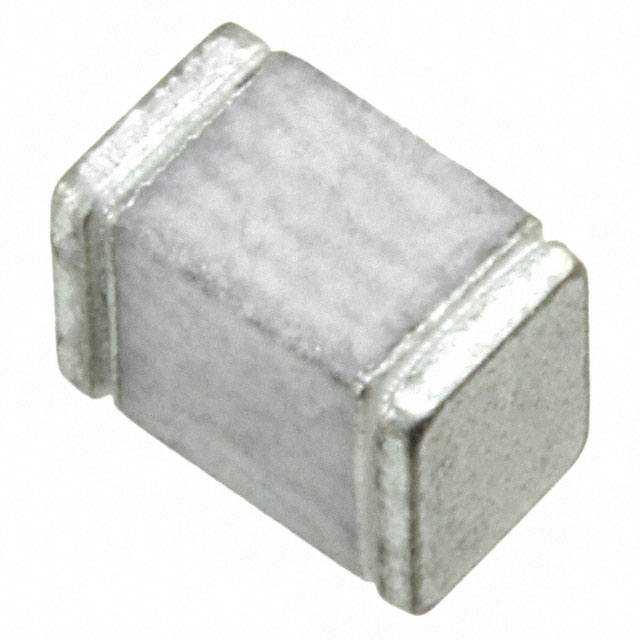

LITTELFUSE 陶瓷气体放电管(GDT) GTCC23-141M-R01-2

GTCC23-141M-R01-2概述

    Littelfuse GTCC23-XXXM-R01-2系列气体放电管:全面技术手册

    1. 产品简介


    Littelfuse的GTCC23-XXXM-R01-2系列气体放电管(GDT)是一种小型化表面贴装型陶瓷气体放电管。这些放电管主要用于保护电信设备免受由雷击和其他瞬态浪涌电压引起的损害,特别是在通信线路、信号线路和数据传输线路上的应用。这些放电管适用于高数据速率的通信网络,如ADSL和VDSL系统,为电信设备提供卓越的浪涌保护性能。

    2. 技术参数


    该系列放电管的关键技术参数如下:
    - 电压范围: 75V至400V
    - 击穿电压: 60V至420V
    - 最大脉冲电流: 1kA(8/20µs)
    - 耐压等级: 10/700µs 4kV
    - 电容: <0.5pF
    - 绝缘电阻: ≥1,000 MΩ
    - 外形尺寸: 3.5 mm x 2.7 mm x 2.0 mm (长x宽x高)
    - 储存温度: -40°C 至 +90°C
    - 操作温度: -40°C 至 +90°C
    - 包装形式: 2000个/卷(盘式)

    3. 产品特点和优势


    该系列气体放电管具有以下特点和优势:
    - 紧凑设计: 小巧的体积使其适合高效装配,占用空间小。
    - 高频适用性: 低电容和插入损耗使其适合高频应用。
    - 广泛电压选择: 覆盖75V到400V的电压范围,提供多样化的选择。
    - 认证标准: 符合UL 497B标准,通过ITU-K.12推荐测试。
    - 环保材料: 无放射性材料,符合RoHS标准。
    - 耐用性: 绝缘电阻≥1,000 MΩ,具有出色的耐用性和可靠性。

    4. 应用案例和使用建议


    应用案例:
    - 电信设备保护(如ADSL、VDSL)
    - CATV调制解调器保护
    - 安全系统
    - 数据采集系统
    使用建议:
    - 确保安装过程中遵循正确的焊接温度和时间以确保良好连接。
    - 使用时要注意额定电压与实际工作电压的匹配,避免过载。
    - 在安装过程中要保证良好的接地,以防止干扰。

    5. 兼容性和支持


    GTCC23-XXXM-R01-2系列气体放电管与其他标准电子元件兼容。制造商提供了全面的技术支持和售后服务,包括详细的安装指南和故障排除手册。此外,还提供定期的产品更新和技术咨询。

    6. 常见问题与解决方案


    - 问题1: 设备在安装后无法正常工作。
    - 解决方案: 检查所有连接是否正确安装,确认电源和接地线无误。
    - 问题2: 放电管在浪涌事件中损坏。
    - 解决方案: 确认选用的放电管额定值与实际应用相匹配,避免超负荷运行。
    - 问题3: 电路板上的其他组件未得到预期的保护。
    - 解决方案: 确保放电管正确放置在需要保护的电路路径上,并考虑整体电路布局。

    7. 总结和推荐


    总体而言,Littelfuse的GTCC23-XXXM-R01-2系列气体放电管是一款高度可靠且性能优异的产品。其紧凑的设计、低电容和广泛的电压选择使其在各种电信和数据通信应用中表现出色。我们强烈推荐使用这一系列产品,特别是对于那些需要高度保护敏感电信设备的场合。
    如果您有任何疑问或需要进一步的技术支持,建议联系Littelfuse的官方技术支持团队。

GTCC23-141M-R01-2参数

参数
故障安全保护
直流火花放电 140V
脉冲放电电流(8/20μs) 1KA
极数 2
长*宽*高 4.5mm*3.2mm*3.2mm
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GTCC23-141M-R01-2厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

GTCC23-141M-R01-2数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 陶瓷气体放电管(GDT) LITTELFUSE GTCC23-141M-R01-2 GTCC23-141M-R01-2数据手册

GTCC23-141M-R01-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
