GTCS28-900M-R20-2

产品分类: 陶瓷气体放电管(GDT)
厂牌: LITTELFUSE
产品描述: 2 20KA 否 90V 贴片安装 6mm(长度)
供应商型号: UA-GTCS28-900M-R20-2
供应商: 海外现货
标准整包数: 500

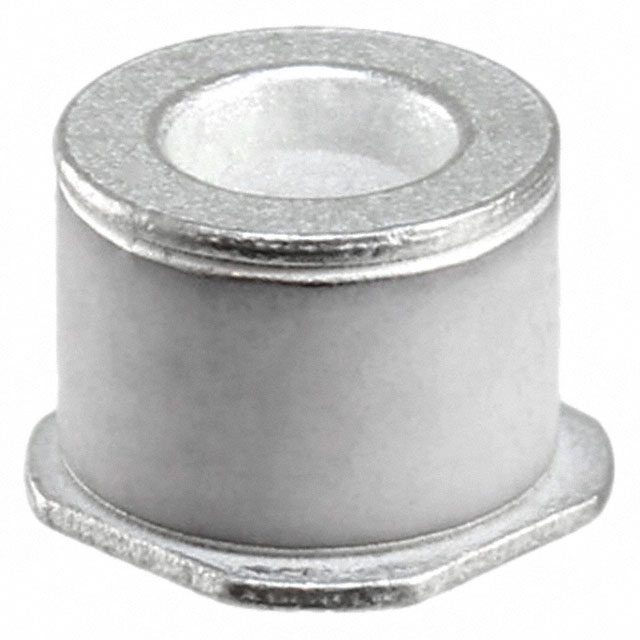

LITTELFUSE 陶瓷气体放电管(GDT) GTCS28-900M-R20-2

GTCS28-900M-R20-2概述


    产品简介


    Gas Discharge Tubes (GDT) 是一种用于保护电信设备免受瞬态浪涌电压损害的重要电子元器件。本系列的产品型号为GTCX28-XXXM-R20,适用于通信线路、信号线和数据传输线等敏感电信设备的过电压故障保护。这些产品特别适合应用于主配线架(MDF)模块、高速电信应用(如ADSL、VDSL)以及电源线上的浪涌保护。

    技术参数


    | 参数 | 描述 |

    | 设备电压范围 | 75V 至 350V |
    | 火花电压 | 450V @ 100V/µs |
    | 保持电压 | 550V @ 1000V/µs |
    | 冲击电流 | 8x20µs 20kA (10次) |
    | 容抗 | <1.5pF |
    | 绝缘电阻 | >10,000 MΩ |
    | 尺寸 | 表面贴装:9.0 mm × 5.6 mm × 1.2 mm |
    | 认证 | UL 497B认证 |

    产品特点和优势


    - 高能过电压保护:能承受高达20kA的冲击电流,提供可靠的过电压保护。
    - 适用于高频应用:低容抗和低插入损耗使其非常适合高频信号传输。
    - 多样化的形式因素:可选择表面贴装、轴向引脚和无引脚等多种安装方式,满足不同应用需求。
    - 环保材料:采用无放射性材料,符合RoHS标准。
    - 广泛的应用标准:通过ITU K.12标准测试,确保了设备的可靠性。

    应用案例和使用建议


    - 典型应用:主要用于MDF模块、xDSL设备、射频系统保护、天线和基站设备中。
    - 使用建议:在设计保护电路时,需根据具体应用场景选择合适的电压等级。例如,对于主配线架应用,建议使用200V到350V的产品以提供更全面的保护。

    兼容性和支持


    - 兼容性:可与其他标准电子元件和设备兼容,确保系统的整体可靠性。
    - 支持:厂商提供了详尽的技术文档和认证,以及UL 497B的认证。此外,还有针对不同应用的具体测试数据,帮助客户更好地了解和应用产品。

    常见问题与解决方案


    1. Q:如何确认正确的电压等级?
    - A:通过参考设备的额定电压和实际应用的电压水平来确定,选择略高于设备额定电压的产品,以保证充分保护。

    2. Q:如何处理插入损耗问题?
    - A:选择具有较低插入损耗的产品,并正确设计电路布局以减少额外的损耗。

    总结和推荐


    Littelfuse的GTCX28-XXXM-R20系列气体放电管以其卓越的性能、广泛的适用性和可靠的设计,在电信和工业电子领域表现出色。其低容抗、高耐压能力和环保特性使其成为保护电信设备的理想选择。对于需要高度可靠的过电压保护的应用,强烈推荐使用这款产品。

GTCS28-900M-R20-2参数

参数
故障安全保护
直流火花放电 90V
脉冲放电电流(8/20μs) 20KA
极数 2
长*宽*高 6mm(长度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GTCS28-900M-R20-2厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

GTCS28-900M-R20-2数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 陶瓷气体放电管(GDT) LITTELFUSE GTCS28-900M-R20-2 GTCS28-900M-R20-2数据手册

GTCS28-900M-R20-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 2.2 ¥ 18.436
1000+ $ 2.1125 ¥ 17.7028
库存: 500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 9218
