CG3 1.2

产品分类: 陶瓷气体放电管(GDT)
厂牌: LITTELFUSE
产品描述: 2 5KA 否 1.2KV 6mm(长度)
供应商型号:
供应商:
标准整包数: 0

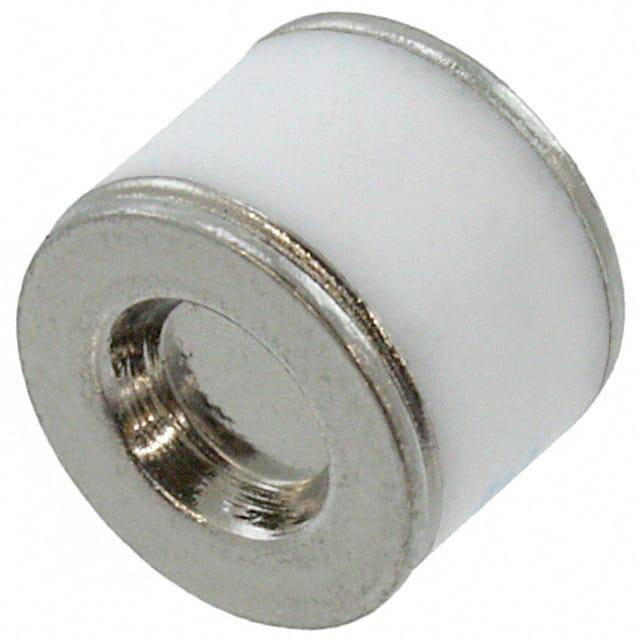

LITTELFUSE 陶瓷气体放电管(GDT) CG3 1.2

CG3 1.2概述

    # Gas Discharge Tubes 技术手册

    产品简介


    Gas Discharge Tubes (GDT) 是一种用于保护电路免受电压浪涌损害的电子元器件。Littelfuse的AC系列和CG3系列的GDT适用于交流线路的应用场合。AC系列包括两种型号:AC120和AC240,分别适用于120VAC和240VAC线路。而CG3系列则具有更高的电压范围(1.0到7.5KV),广泛应用于各种高电压隔离应用场合。

    技术参数


    AC 系列
    - 直流击穿电压:230至340伏(AC120);480至720伏(AC240)
    - 冲击击穿电压:285至340伏(AC120);600至720伏(AC240)
    - 绝缘电阻:大于10 GΩ
    - 电容:小于1.5皮法拉(pF)
    - 弧电压:约25伏
    - 最大跟随电流:200安培
    - 额定交流放电电流:10次冲击,5安培,1秒
    - 冲击放电电流:5千安培(1次冲击)
    CG3 系列
    - 直流击穿电压:800至1040伏
    - 冲击击穿电压:1000至1300伏
    - 绝缘电阻:大于10 GΩ
    - 电容:小于1.5皮法拉(pF)
    - 弧电压:约25伏
    - 最大跟随电流:200安培
    - 冲击放电电流:5千安培(10次冲击)

    产品特点和优势


    - 坚固耐用:陶瓷金属结构提供优异的物理强度。
    - 低电容:电容值低于1.5皮法拉,有助于减少信号干扰。
    - 包装多样:提供无引线版本和带引线版本,适应不同的安装需求。
    - 适用广泛:适用于多种应用,如电源供应器、医疗电子设备、测试设备等。

    应用案例和使用建议


    应用案例
    - CRT显示器终端:防止电压浪涌对显示器的损害。
    - CATV设备:保护电缆调制解调器免受高压影响。
    - 医疗电子设备:确保患者安全,避免电气故障引起的危害。
    使用建议
    - 在选择具体型号时,根据线路电压和应用场合进行匹配。
    - 确保设备安装后接地良好,以确保最佳性能。
    - 注意安装环境的温度和湿度,避免超过设备的工作范围。

    兼容性和支持


    - 兼容性:AC系列和CG3系列可与其他同类电子元器件和设备配套使用。
    - 支持和维护:Littelfuse公司提供了详尽的技术文档和支持服务,帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问题:安装后无法正常工作
    - 解决方案:检查安装步骤是否正确,确认设备接地良好。
    2. 问题:频繁出现过电压现象
    - 解决方案:检查设备是否处于正确的电压范围内,必要时调整输入电压。
    3. 问题:电容值不符合要求
    - 解决方案:更换符合要求的GDT,确保所选型号的电容值在规定范围内。

    总结和推荐


    综上所述,Littelfuse的AC系列和CG3系列Gas Discharge Tubes在保护电子设备免受电压浪涌方面表现出色,且具有广泛的应用领域。其坚固耐用的设计和多种包装选项使其在市场上具备较强的竞争力。因此,我们强烈推荐这些产品在需要高电压隔离和保护的应用场合中使用。

CG3 1.2参数

参数
极数 2
故障安全保护
直流火花放电 1.2KV
脉冲放电电流(8/20μs) 5KA
长*宽*高 6mm(长度)
零件状态 在售
包装方式 散装

CG3 1.2厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

CG3 1.2数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 陶瓷气体放电管(GDT) LITTELFUSE CG3 1.2 CG3 1.2数据手册

CG3 1.2封装设计

查看详情并下载
Symbol
Footprint
3D Model
