首页  >  产品百科  >  GTCS36-231M-R10-2

GTCS36-231M-R10-2

产品分类: 陶瓷气体放电管(GDT)
厂牌: LITTELFUSE
产品描述: 3 10KA 否 230V 贴片安装 8.2mm(长度)*5.5mm(高度)
供应商型号: N-GTCS36-231M-R10-2
供应商: 云汉优选
标准整包数: 1

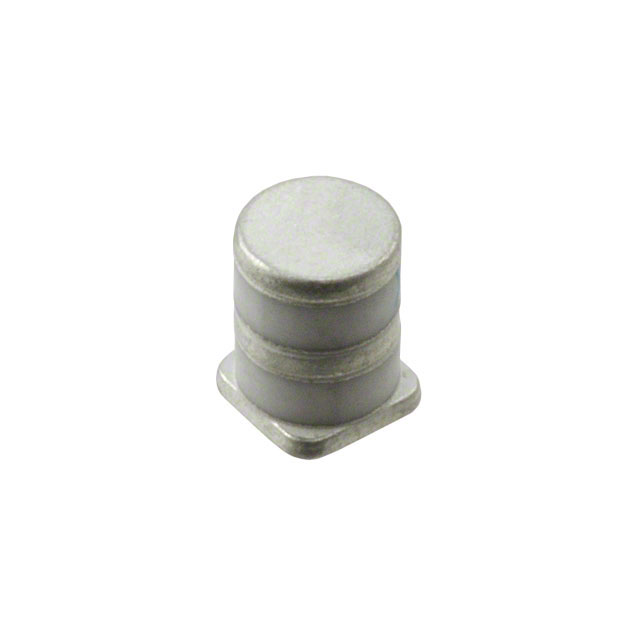

LITTELFUSE 陶瓷气体放电管(GDT) GTCS36-231M-R10-2

GTCS36-231M-R10-2概述


    产品简介


    Littelfuse GTCX36-XXXM-R10 系列气体放电管(Gas Discharge Tubes, GDT)是专为电信和消费电子设备设计的陶瓷气体放电管。这些放电管主要用于保护敏感的电信设备免受由雷击和设备切换操作引起的瞬态浪涌电压损坏。它们特别适用于主配线架(MDF)模块、高数据速率电信应用(如ADSL、VDSL)以及电源线上的浪涌保护。此外,这些GDT还符合严格的监管标准,例如ITU K.12推荐标准和UL 497B认证。

    技术参数


    GTCX36-XXXM-R10 系列的详细技术规格如下:
    - 电压范围:75V 到 600V
    - 电容值:小于1pF
    - 绝缘电阻:大于10,000兆欧
    - 冲击电流:10kA(8x20µs 10次冲击)
    - 交流放电电流(1秒内):10A RMS(10次冲击)
    - 温度范围:存储温度 -40°C 至 +90°C;工作温度 -40°C 至 +90°C
    - 包装形式:表面贴装(SMT)、引脚式(轴向和径向)

    产品特点和优势


    - 紧凑设计:适合高效组装的小外形尺寸。
    - 过压保护:能够承受高能量的浪涌保护。
    - 适用高频应用:适合高频率应用场景。
    - 多种形态:提供表面贴装、引脚式、无引脚等多种形态选择。
    - 低电容和插入损耗:保证系统在传输信号时的效率。
    - 符合标准:通过UL 497B认证,并符合RoHS标准。

    应用案例和使用建议


    GTCX36-XXXM-R10 系列广泛应用于以下几个方面:
    - 电信设备:如主配线架(MDF)模块、xDSL设备、射频系统。
    - 工业和消费电子产品:如防雷设备、天线、基站、报警系统。
    在实际使用中,可以考虑以下几点建议:
    - 安装位置:确保GDT安装在易受到瞬态浪涌的位置,例如通信线路、信号线路和数据传输线路附近。
    - 配合其他组件:可以与保险丝或压敏电阻等其他保护组件一起使用,以增强整体保护效果。
    - 定期检测:由于GDT可能会在某些情况下自我失效,建议定期检查其状态并进行更换。

    兼容性和支持


    GTCX36-XXXM-R10 系列与市面上常见的电子设备和其他保护元件兼容。Littelfuse公司提供了详细的用户手册和技术支持服务,以帮助客户正确安装和使用这些GDT。

    常见问题与解决方案


    1. 问题:GDT在安装后不起作用。
    - 解决方案:检查是否有正确的安装方向和连接方式。如果仍然无法解决问题,建议联系技术支持进行进一步检查。
    2. 问题:GDT出现异常高温。
    - 解决方案:检查是否有异常电流通过,可能需要检查电路中是否存在短路或过载情况。若确定不是上述原因,应考虑更换GDT。

    总结和推荐


    GTCX36-XXXM-R10 系列气体放电管以其紧凑的设计、强大的过压保护能力和广泛的电压范围,在电信和工业应用中表现出色。它不仅能满足多种应用需求,还能确保系统的长期可靠运行。鉴于其诸多优势,强烈推荐用于电信和工业电子领域的浪涌保护。

GTCS36-231M-R10-2参数

参数
极数 3
故障安全保护
直流火花放电 230V
脉冲放电电流(8/20μs) 10KA
长*宽*高 8.2mm(长度)*5.5mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GTCS36-231M-R10-2厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

GTCS36-231M-R10-2数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 陶瓷气体放电管(GDT) LITTELFUSE GTCS36-231M-R10-2 GTCS36-231M-R10-2数据手册

GTCS36-231M-R10-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
