F2415S-2WR3

产品分类: DC-DC模块
产品描述: 2W,定电压输入,隔离非稳压,单路输出,DC/DC 模块电源
供应商型号: SG-F2415S-2WR3
供应商: 云汉优选
标准整包数: 1

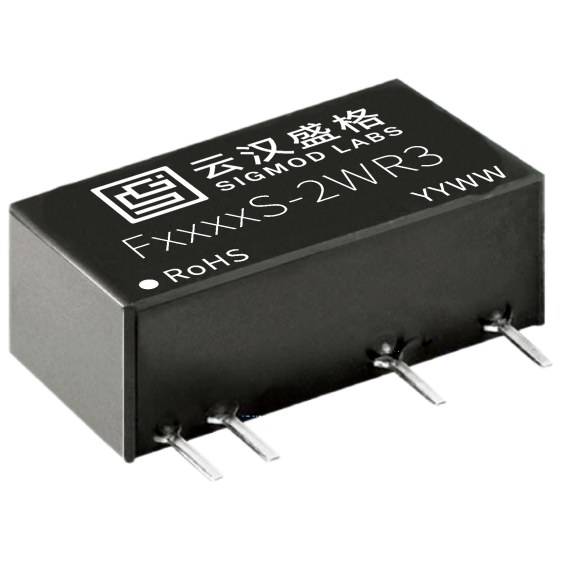

SIGMOD LABS/云汉盛格 DC-DC模块 F2415S-2WR3

F2415S-2WR3概述

    FS-2WR3 系列 DC-DC 模块电源技术手册

    产品简介


    FS-2WR3 系列 DC-DC 模块电源 是一款专为板上电源系统设计的小体积、高效率、定电压输入、隔离非稳压单路输出的电子元器件。该产品主要用于产生与输入电源隔离的电压,适用于多种应用场景,如纯数字电路、低频模拟电路、继电器驱动电路以及数据交换电路等。

    技术参数


    | 参数 | 范围 / 默认值 | 备注 |
    |
    | 功率 | 2W
    | 输入电压 | 5VDC, 9VDC, 12VDC, 15VDC, 24VDC
    | 输出电压 | 3.3V, 5V, 9V, 12V, 15V, 24V
    | 输出电流 | 17mA 至 606mA
    | 隔离电压 | 3000VDC
    | 纹波&噪声 | 30mVp-p (Typ.) | 20MHz 带宽 |
    | 效率 | 最高达 90%
    | 工作温度范围 | -40℃ 至 +85℃
    | 存储温度范围 | -40℃ 至 +125℃
    | 保护功能 | 输出短路保护,过温保护,可自动恢复
    | 外壳材料 | 黑色阻燃耐热塑料 (UL94 V-0)

    产品特点和优势


    FS-2WR3 系列 DC-DC 模块电源 的显著特点是其小型 SIP 封装和高效率。其独特的隔离非稳压输出设计使其在各类应用中表现出色。该产品具备低空载功耗(0.025W),这使得其在待机状态下能耗更低。其 MTBF(平均无故障时间)达到 350 万小时,显示出其出色的可靠性和稳定性。

    应用案例和使用建议


    应用案例
    1. 纯数字电路:适用于需要精确电压输出的数字电路系统。
    2. 低频模拟电路:适用于低频信号处理的电路。
    3. 继电器驱动电路:可用于驱动各类继电器,提供可靠的驱动电压。
    4. 数据交换电路:适用于数据传输线路的电源供应。
    使用建议
    1. 输入滤波:为减少输入输出纹波,建议在输入输出端连接电容滤波网络。具体电容值见表1。
    2. 输出负载:使用时,其输出最小负载不能低于额定负载的10%,否则可能导致模块启动不良。
    3. 保护措施:在长期过载情况下,模块会有过温保护机制,建议安装适当保护电路。

    兼容性和支持


    FS-2WR3 系列 DC-DC 模块电源 具有国际标准引脚方式,易于与其他电子元件或设备集成。云汉盛格科技有限公司提供详尽的技术支持和维护服务,包括定制需求和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法启动 | 确保负载大于10%额定负载,并检查是否有合适的滤波电容。 |
    | 输出电压不稳定 | 检查输入电压是否在允许范围内,调整外部电容以改善纹波。 |
    | 过温保护 | 减少负载或提高散热效率。 |

    总结和推荐


    综上所述,FS-2WR3 系列 DC-DC 模块电源 是一款非常值得推荐的电子元器件。其高效率、稳定性和可靠性使其在众多应用场合中表现优异。建议在设计时严格按照手册规范操作,确保最佳使用效果。无论是新项目还是替换现有电源解决方案,FS-2WR3 系列 DC-DC 模块电源 都是一个值得信赖的选择。

F2415S-2WR3参数

参数
输出电流最大值 -
输入电压最大值 26.4V
类型 -
输出方式 隔离输出
输出电压组数 1
散热方式 自然散热
特性 输入电压范围:21.6-26.4VDC,输出电压:12V,输出电流:166/17mA,效率@满载:88/91%
输出电压 12V
输入电压最小值 21.6V
输出总功率 2W
开关频率 100KHz
最大容性负载 560
转换效率 90%
长*宽*高 19.5mm*7mm*10mm
通用封装 SIP
安装方式 板安装
应用等级 工业级
零件状态 在售

F2415S-2WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

F2415S-2WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 F2415S-2WR3 F2415S-2WR3数据手册

F2415S-2WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
