F0305S-1WR3

产品分类: DC-DC模块
产品描述: 1W,定电压输入,隔离非稳压,单路输出,DC/DC 模块电源
供应商型号: SG-F0305S-1WR3
供应商: 云汉优选
标准整包数: 1

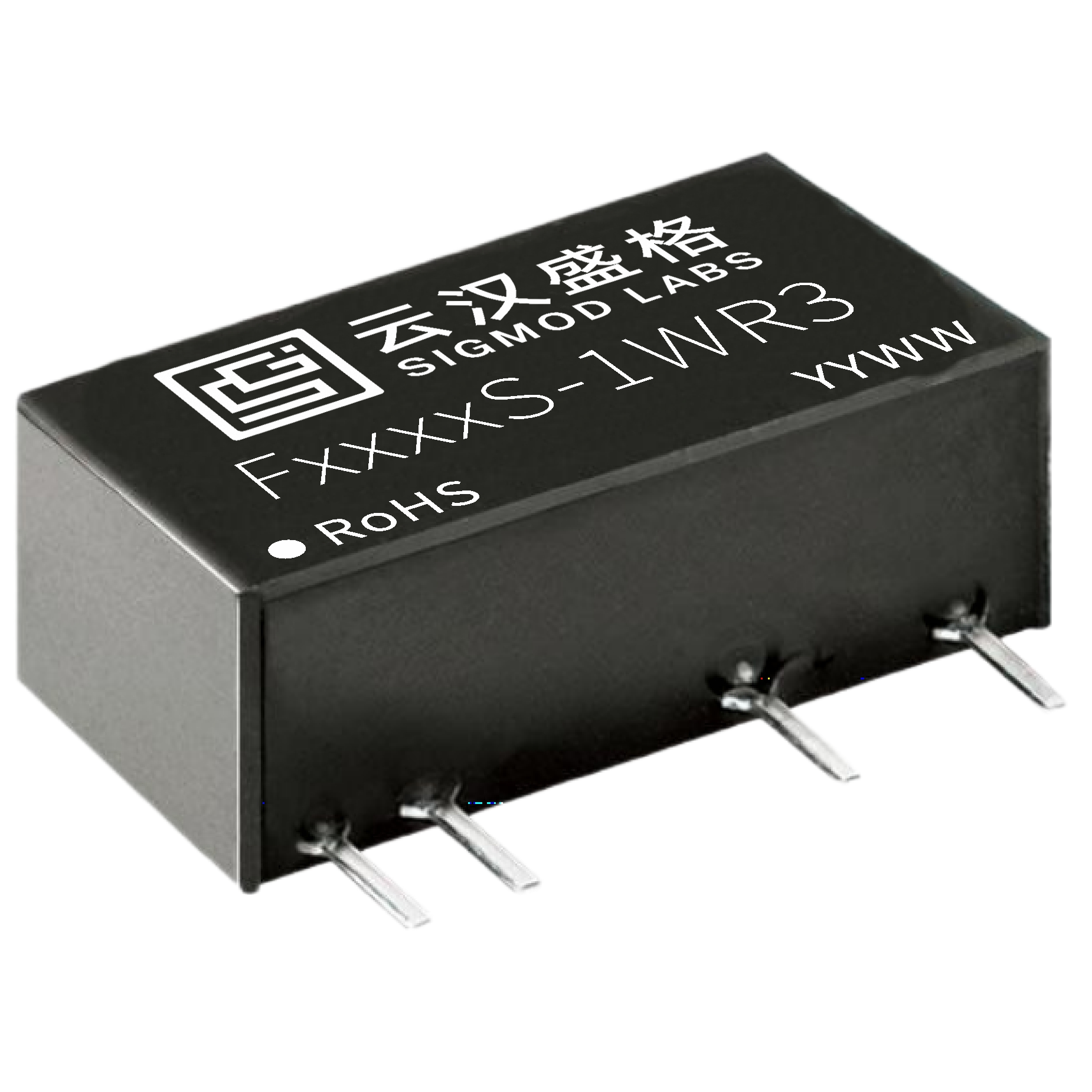

SIGMOD LABS/云汉盛格 DC-DC模块 F0305S-1WR3

F0305S-1WR3概述


    产品简介


    FS-1WR3 系列——DC/DC 模块电源
    FS-1WR3 系列是一款定电压输入、隔离非稳压单路输出的 DC/DC 模块电源,具备 1W 的输出功率。这类电源广泛应用于纯数字电路场合、低频模拟电路场合、继电器驱动电路、数据交换电路等。
    主要功能
    - 定电压输入:提供稳定的电压输入。
    - 隔离非稳压输出:输出电压不稳,但能够提供所需的隔离保护。
    - 单路输出:只提供一路输出电压。
    - 小型 SIP 封装:便于安装和使用。
    - 国际标准引脚方式:符合行业标准。
    应用领域
    - 纯数字电路场合
    - 低频模拟电路场合
    - 继电器驱动电路
    - 数据交换电路

    技术参数


    | 项目 | 工作条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压 | 3.3VDC, 5VDC, 12VDC, 15VDC, 24VDC | VDC |
    | 输入电流(满载/空载) 378/8 | /15 | mA |
    | 反射纹波电流 15
    | 冲击电压(Isec.max) -0.7 5 | VDC |
    | 输出负载 | 负载百分比 | 10 100 | % |
    | 输出电压精度 | ±15.0 | % |
    | 输出电压 | ±1.5 | % |
    | 输出电流 | ±1.2 | % |
    | 纹波&噪声 | 纯电阻负载,20MHz 带宽,峰峰 30 | 80 | mVp-p |
    | 温度漂移系数 | 满载 ±0.03 | %/°C |
    | 无故障时间 (MTBF) | ≥350 万小时 | 3500000 Hrs |
    特殊特性
    - 隔离电压:3000VDC
    - 空载功耗:0.025W (Typ.)
    - 效率:高达 90% (Typ.)
    - 输出短路保护:可持续短路保护,自动恢复
    - 过温保护:支持
    - RoHS:符合环保标准
    - 工作环境温度:-40℃~+85℃
    - 封装尺寸:19.50 x 6.0 x 10.0 mm

    产品特点和优势


    FS-1WR3 系列的主要优势包括:
    - 高效率:最高可达 90%。
    - 高可靠性:无故障时间长达 350 万小时。
    - 低功耗:空载功耗低至 0.025W。
    - 紧凑设计:采用小型 SIP 封装,适合狭小空间安装。
    - 宽工作温度范围:从 -40℃ 到 +85℃。
    - 纹波/噪声控制:峰峰值为 30mVp-p。
    - 输出短路保护:自动恢复功能,增强了系统的稳定性。
    - RoHS 合规:符合环保要求。
    这些特点使得 FS-1WR3 在许多关键应用场合中表现出色,特别是在需要高效率、高可靠性的环境中。

    应用案例和使用建议


    应用案例
    FS-1WR3 系列广泛应用于各种电子设备中,如工业控制系统、电信设备、汽车电子、医疗设备等。
    典型应用电路
    1. 常规应用:
    - 为了减小输入输出纹波,可以在输入输出端连接电容滤波网络。例如,对于 3.3V 输入电压,可选用 4.7uF 的电容。

    2. EMI 典型应用电路:
    - 采用 EMI 参考电路,输入端和输出端分别配置电感和电容,如表 2 所示。
    使用建议
    1. 输入电压管理:
    - 确保输入电压在规定的范围内,防止电压波动过大导致损坏。

    2. 电容选择:
    - 选择合适的电容,避免过大导致启动问题。
    3. 输出负载:
    - 确保输出负载不小于额定负载的 10%,否则需要并联适当的假负载。
    4. 过载保护:
    - 避免长时间过载,以免触发过温保护。

    兼容性和支持


    FS-1WR3 系列设计符合行业标准,易于与其他电子元件和设备兼容。厂家提供了全面的技术支持和维护服务,包括产品定制和定制化的解决方案。

    常见问题与解决方案


    常见问题
    1. 启动问题:
    - 原因:电容值过大或不合适。
    - 解决办法:选用合适的电容值,避免过载。
    2. 纹波和噪声问题:
    - 原因:电源滤波不足。
    - 解决办法:适当增大滤波电容值或改进电源电路。
    3. 过载保护触发:
    - 原因:输出负载过小。
    - 解决办法:确保输出负载满足最小负载要求,或者并联假负载。

    总结和推荐


    综上所述,FS-1WR3 系列 DC/DC 模块电源凭借其高效率、高可靠性、紧凑设计等显著优势,在众多应用场合中表现卓越。该产品不仅满足了现代电子设备对电源的高要求,还提供了可靠的保护机制。因此,强烈推荐在需要高效率、高可靠性的应用场合中使用此产品。

    这篇文章涵盖了 FS-1WR3 系列产品的详细介绍,包括技术参数、特点、应用案例和使用建议、兼容性、常见问题与解决方案,以及综合评估和推荐。希望这些信息能帮助用户更好地理解和使用这款产品。

F0305S-1WR3参数

参数
输入电压最大值 3.63V
输出电压组数 1
散热方式 自然散热
转换效率 90%
输入电压最小值 2.97V
输出电流最大值 -
类型 -
最大容性负载 2400
特性 输入电压范围:2.97-3.63VDC,输出电压:5V,输出电流:200/20mA,效率@满载:79/82%
输出总功率 1W
输出方式 隔离输出
开关频率 100KHz
输出电压 5V
长*宽*高 19.5mm*6mm*10mm
通用封装 SIP
安装方式 板安装
应用等级 工业级
零件状态 在售

F0305S-1WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

F0305S-1WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 F0305S-1WR3 F0305S-1WR3数据手册

F0305S-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
