B0903S-3WR3

产品分类: DC-DC模块
产品描述: 3W,定电压输入,隔离非稳压,单路输出,DC/DC 模块电源
供应商型号: SG-B0903S-3WR3
供应商: 云汉优选
标准整包数: 1

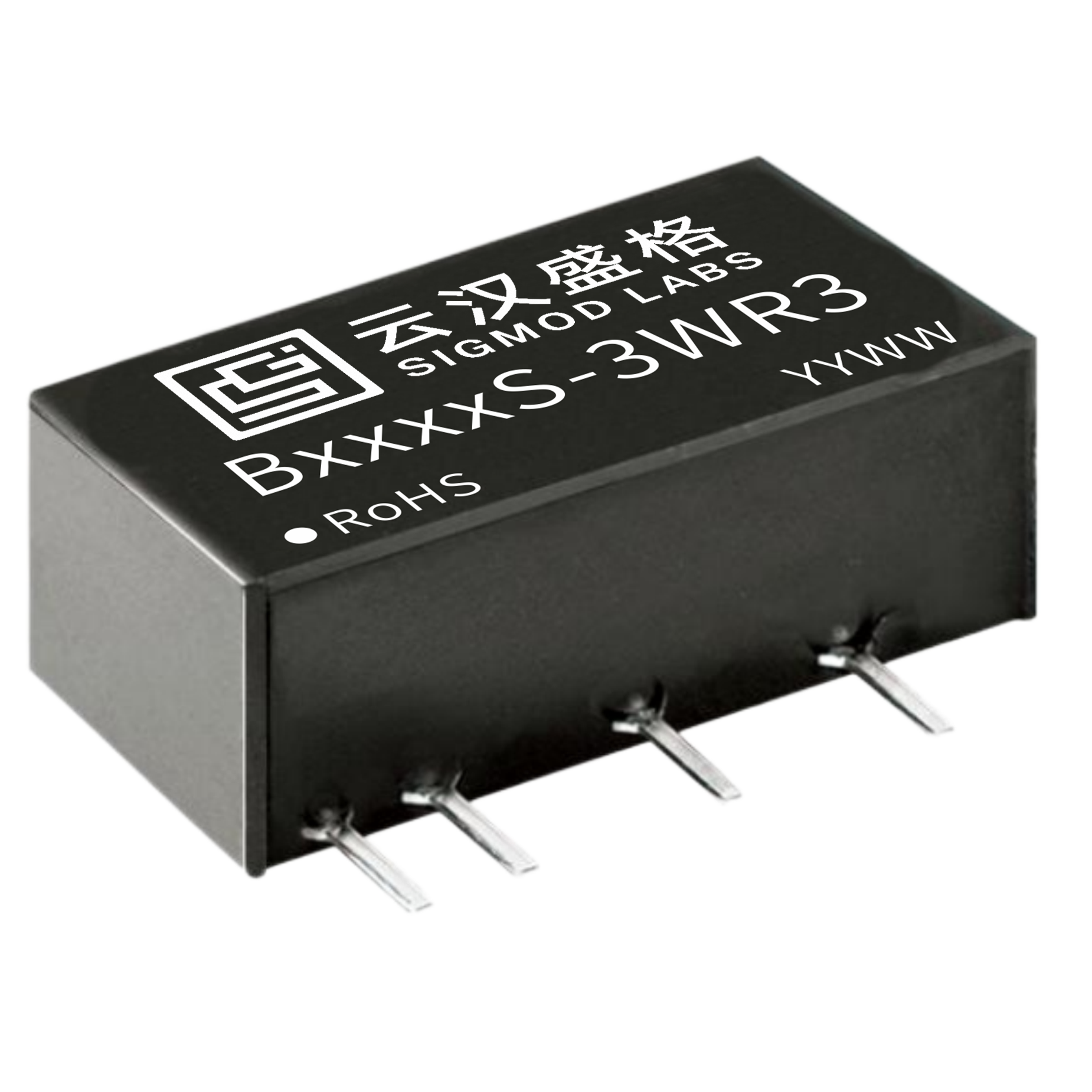

SIGMOD LABS/云汉盛格 DC-DC模块 B0903S-3WR3

B0903S-3WR3概述

    BS-3WR3 系列 DC-DC 模块电源技术手册

    产品简介


    BS-3WR3 系列是一款定电压输入、隔离非稳压单路输出的 DC-DC 模块电源,设计用于满足各种低压、小体积应用需求。该系列电源具备 3W 的功率输出能力,广泛应用于纯数字电路、低频模拟电路、继电器驱动电路以及数据交换电路等领域。它的核心功能是实现输入电源与输出电源之间的电气隔离,从而提供更高的安全性和可靠性。

    技术参数


    - 功率:3W
    - 隔离电压:1500VDC
    - 输入电压范围:多种型号覆盖不同电压范围(例如 5VDC 输入系列、9VDC 输入系列等)
    - 输出电压范围:3.3V 至 24V,具体根据型号不同有所区别
    - 效率:高达 90%
    - 工作环境温度:-40℃~+85℃
    - 输出负载调整率:±1.2%
    - 纹波与噪声(20MHz 带宽):30mVp-p(典型值)
    - 绝缘电压:1500VDC
    - 绝缘电阻:1000MΩ(500VDC 绝缘电压下)
    - 工作温度:-40℃~+85℃
    - 存储温度:-40℃~+125℃
    - 开关频率:100KHz(满载,标称电压输入)

    产品特点和优势


    1. 高效能:BS-3WR3 系列的效率高达 90%,能够在多种电压输入条件下保持稳定的输出。
    2. 隔离性:隔离电压达到 1500VDC,提供了出色的电气隔离,确保用户安全。
    3. 小型化:采用小型 SIP 封装,体积小巧,易于安装。
    4. 高可靠性:MTBF(平均无故障时间)可达 350 万小时,保证了长期稳定运行。
    5. 多功能保护:具备输出短路保护、过温保护等多种保护机制,确保使用安全。

    应用案例和使用建议


    - 典型应用:在纯数字电路、低频模拟电路、继电器驱动电路、数据交换电路等场合中,该模块电源被广泛应用。
    - 使用建议:
    - 对于降低输入输出纹波的要求,可以在输入输出端连接适当的电容滤波网络。
    - 输出负载不应低于额定负载的 10%,否则会影响模块的性能。
    - 使用过程中,需注意电源启动时电容值的选择,避免因电容过大导致启动问题。

    兼容性和支持


    - 兼容性:该模块电源采用国际标准引脚方式,与大多数标准电路板兼容。
    - 技术支持:云汉盛格提供详细的技术支持,包括产品定制和技术咨询。

    常见问题与解决方案


    - Q:如何降低输出纹波?
    - A:可以通过在输入和输出端各并联一颗滤波电容来减少纹波。推荐值请参照手册中的表格。

    - Q:模块启动时遇到过流问题怎么办?
    - A:确保在启动时连接的电容值适当,同时在必要时增加假负载,避免过流情况发生。

    总结和推荐


    BS-3WR3 系列是一款高效、稳定、可靠的小型化 DC-DC 模块电源。它在纯数字电路、低频模拟电路等领域中表现优异,特别适合需要电气隔离的应用场合。综合来看,该产品具备较高的性价比和广泛的适用性,强烈推荐给寻求高效电源解决方案的设计工程师。

B0903S-3WR3参数

参数
输出电流最大值 -
输出电压组数 1
最大容性负载 2400
转换效率 90%
输入电压最大值 9.9V
散热方式 自然散热
输出总功率 3W
输出方式 隔离输出
开关频率 100KHz
输入电压最小值 8.1V
输出电压 3.3V
特性 输入电压范围:8.1-9.9VDC,输出电压:3.3V,输出电流:909/90mA,效率@满载:80/83%
类型 -
长*宽*高 19.5mm*7mm*10mm
通用封装 SIP
安装方式 板安装
应用等级 工业级
零件状态 在售

B0903S-3WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

B0903S-3WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 B0903S-3WR3 B0903S-3WR3数据手册

B0903S-3WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.22
100+ ¥ 7.97
库存: 500
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.22
