URA1D15LD-20WR3

产品分类: DC-DC模块
产品描述: 20W,超宽电压输入,隔离稳压单路/双路,DIP 封装,DC-DC 模块电源
供应商型号: SG-URA1D15LD-20WR3
供应商: 云汉优选
标准整包数: 1

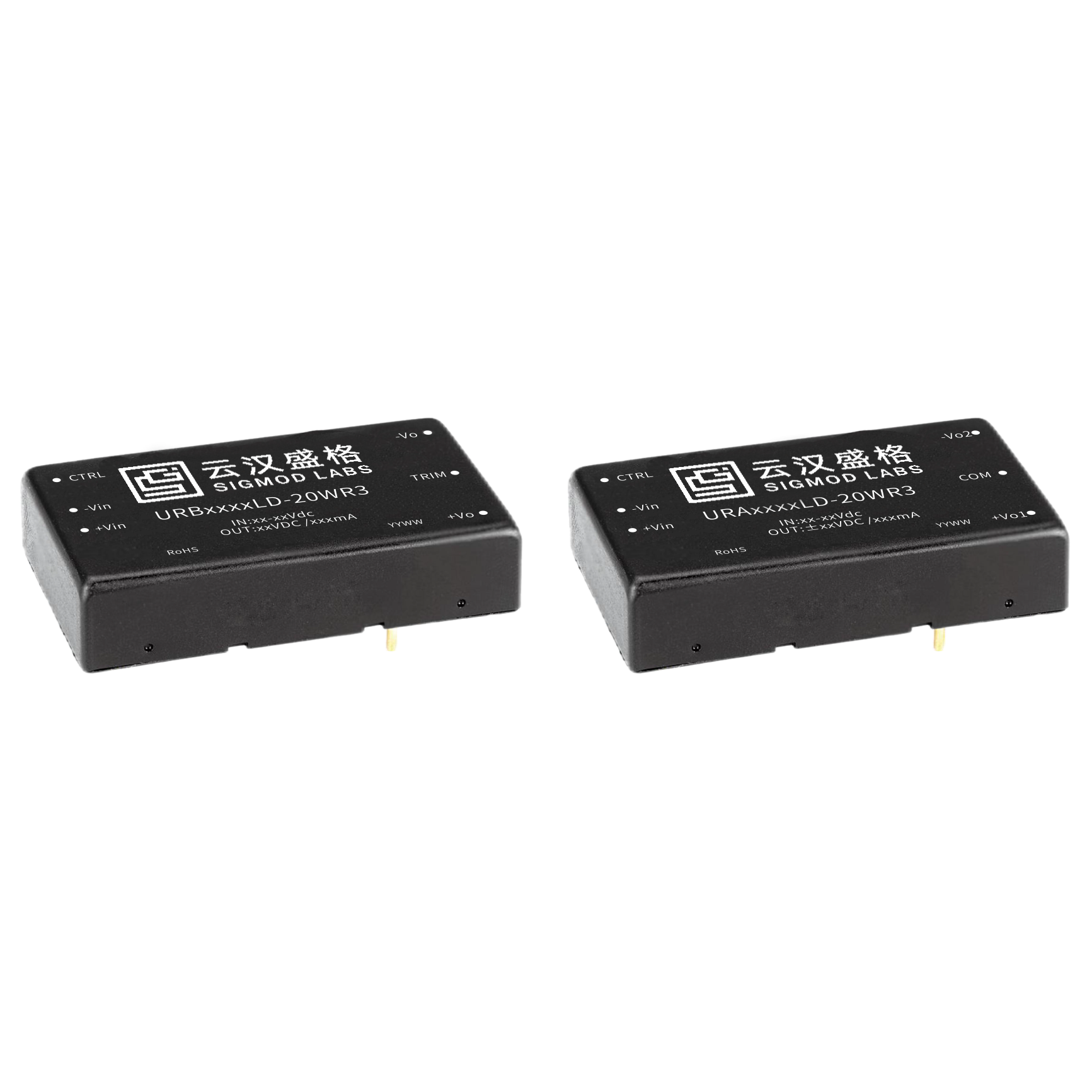

SIGMOD LABS/云汉盛格 DC-DC模块 URA1D15LD-20WR3

URA1D15LD-20WR3概述


    产品简介


    URBLD-20WR3 & URALD-20WR3 系列 是一款高性能的 DC-DC 模块电源,集成了超宽电压输入、隔离稳压及高转换效率的特点,适用于多种工业与消费类电子产品。此系列电源模块提供单路和双路输出选择,能够实现高可靠性和低功耗表现,同时具备完善的保护功能。产品广泛应用于医疗设备、工控系统、通信设备、仪器仪表及轨道交通等领域。

    技术参数


    输入特性
    - 电压范围: 4:1 宽范围输入(如 24V 系列:9V~36V)
    - 额定功率: 20W
    - 典型转换效率: 91%
    - 输入欠压保护: 启动电压最低至 5.5V (24V 系列)
    - 启动时间: ≤1ms
    - 绝缘电压: 输入-输出 1500VDC
    - 待机功耗: ≤0.036W
    输出特性
    - 输出精度: ±1%~±2%
    - 纹波噪声: ≤80mVp-p(20MHz 带宽)
    - 输出保护: 过压、过流、短路保护,支持自动恢复
    工作环境
    - 工作温度: -40℃ 至 +85℃
    - 存储温度: -40℃ 至 +125℃
    - 相对湿度: 5%~95%,无凝结

    产品特点和优势


    1. 超宽电压输入: 支持 4:1 的宽范围输入,适用于多种供电环境,适应性更强。
    2. 高效率设计: 典型效率达到 91%,减少能量浪费,降低运行成本。
    3. 卓越的防护功能: 包括输入欠压、输出过压、过流及短路保护,提升系统稳定性。
    4. 快速启动: 启动时间仅为 1ms,适应快速启动需求。
    5. 兼容 RoHS: 符合环保标准,绿色环保。
    6. 紧凑封装: DIP 封装适合 PCB 板直接插入,节省空间。

    应用案例和使用建议


    应用案例
    1. 医疗设备: 如监护仪和便携式血压计,其高可靠性符合医疗行业标准。
    2. 工控领域: 在工业控制设备中稳定供电,保障系统长期可靠运行。
    3. 铁路通信: 能够在恶劣环境下稳定工作,如列车通讯系统。
    使用建议
    - 负载要求: 使用时需要确保负载满足最小值(通常 ≥3%),否则可能影响启动。
    - 外围电路设计: 对纹波和噪声敏感的应用场景,建议增加 C2、C3、C5 等电容,并根据具体负载情况选择合适的电感(如 LDM5)。
    - EMC 优化: 为降低电磁干扰,可以结合推荐的 EMC 解决方案进行布局设计。

    兼容性和支持


    - 兼容性: 与主流的 PCB 设计标准完全兼容,便于集成。
    - 支持服务: 上海云汉盛格科技有限公司提供详细的技术文档和技术支持,确保用户轻松部署产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 模块无法正常启动 | 检查输入电压是否超出范围,确认负载是否满足最小要求。 |
    | 输出电压波动过大 | 检查外围电容是否符合推荐参数,并优化电路布局。 |
    | 过热保护触发 | 检查散热措施是否到位,适当增大通风或添加外部风扇。 |

    总结和推荐


    URBLD-20WR3 & URALD-20WR3 系列 DC-DC 模块电源 以其高效能、宽电压输入范围和全面的保护机制,成为众多领域的理想选择。尤其是在医疗、工业控制和轨道交通等领域,产品凭借其卓越的性能和稳定的表现赢得了用户的广泛认可。
    综上所述,我们强烈推荐该系列产品给需要高效、可靠电源解决方案的设计工程师和采购团队。无论是从性能、成本还是稳定性角度考虑,这都是极具竞争力的产品。

URA1D15LD-20WR3参数

参数
输出电流最大值 ±667mA
输入电压最大值 160V
开关频率 250KHz
散热方式 自然散热
最大容性负载 470
转换效率 91%
类型 -
输出电压 ±15V
输出总功率 20W
输入电压最小值 40V
特性 输入电压范围:40-160VDC,输出电压:±15V,输出电流:±667/0mA,效率@满载:86/88%
输出方式 隔离输出
输出电压组数 2
长*宽*高 50.8mm*25.4mm*11.8mm
通用封装 DIP
安装方式 板安装
应用等级 工业级
零件状态 在售

URA1D15LD-20WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

URA1D15LD-20WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 URA1D15LD-20WR3 URA1D15LD-20WR3数据手册

URA1D15LD-20WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
