URB1D24LD-20WR3

产品分类: DC-DC模块
产品描述: 20W,超宽电压输入,隔离稳压单路/双路,DIP 封装,DC-DC 模块电源
供应商型号: SG-URB1D24LD-20WR3
供应商: 云汉优选
标准整包数: 1

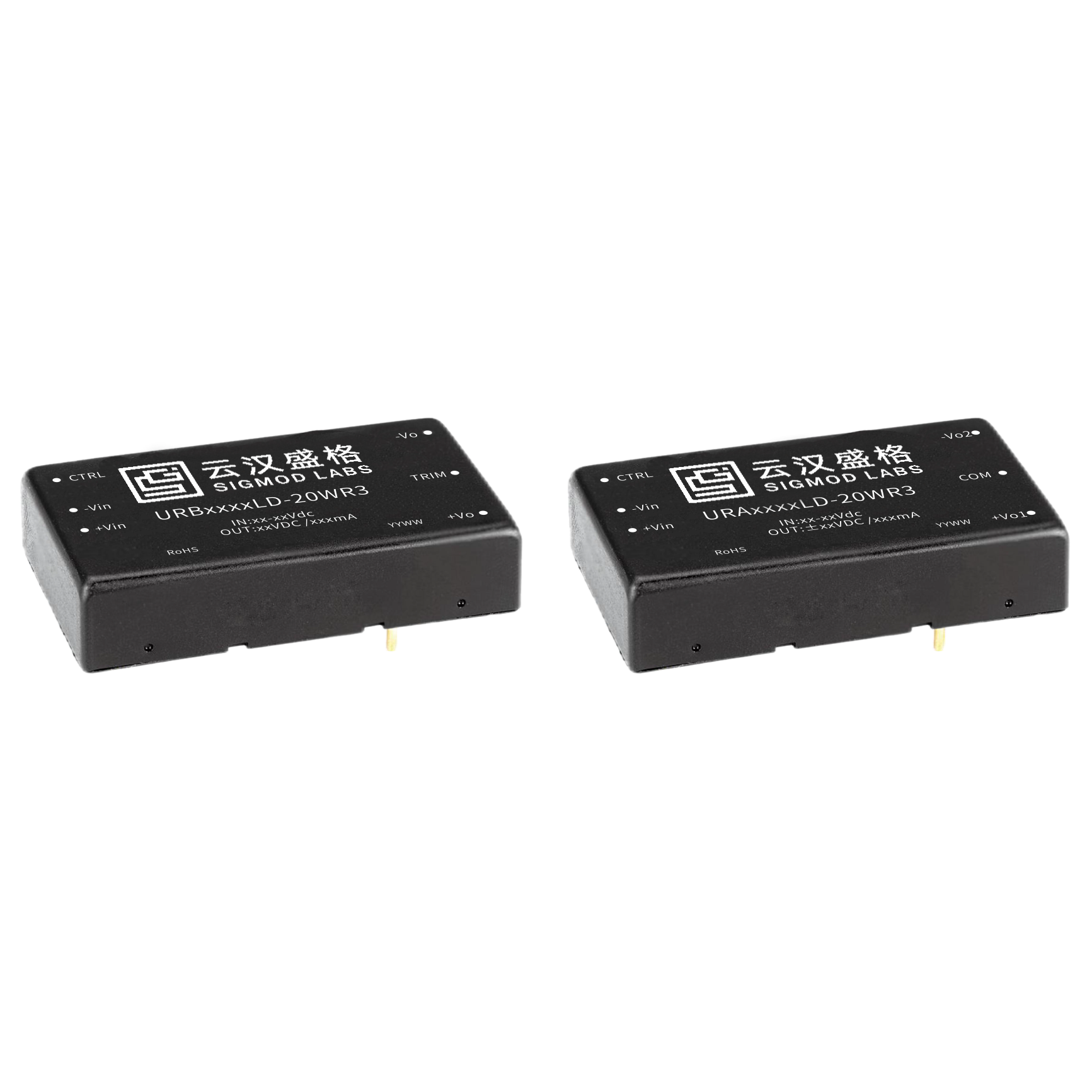

SIGMOD LABS/云汉盛格 DC-DC模块 URB1D24LD-20WR3

URB1D24LD-20WR3概述


    产品简介


    URBLD-20WR3 & URALD-20WR3 系列是一款20W超宽电压输入的隔离稳压单路/双路DC-DC模块电源。这些模块采用DIP封装,广泛应用于医疗、工控、电力、仪器仪表、通信、铁路等多个领域。它们具备高效转换、高隔离电压、宽工作温度范围等特性,能够有效提升系统的稳定性和可靠性。

    技术参数


    - 输出功率:20W
    - 输入电压范围:4:1超宽电压输入
    - 转换效率:最高可达91%
    - 隔离电压:1500Vdc
    - 待机功耗:0.036W(典型值)
    - 启动时间:1ms(典型值)
    - 工作温度范围:-40°C至+85°C
    - 输入欠压保护:支持
    - 输出保护:短路、过流、过压保护
    - 外壳材料:金属外壳,输出纹波低
    - 引脚:国际标准引脚,PCB板直插安装
    - 环保认证:RoHS认证

    产品特点和优势


    URBLD-20WR3 & URALD-20WR3 系列拥有以下几个显著特点和优势:
    1. 超宽电压输入:可以在多种输入电压下工作,具有很强的适应性和灵活性。
    2. 高转换效率:达到91%,能够大幅度降低能耗,提高能源利用率。
    3. 隔离电压:提供1500Vdc的隔离电压,确保安全可靠的电气隔离。
    4. 低待机功耗:仅0.036W,适合需要长时间待机的应用场合。
    5. 快速启动:只需1ms即可完成启动,提高了系统的响应速度。
    6. 环境适应性强:工作温度范围宽,适用于各种恶劣的工作环境。
    7. 多重保护机制:内置输入欠压保护、输出过压、过流、短路保护功能,确保系统的稳定性和安全性。

    应用案例和使用建议


    应用案例
    - 医疗设备:为各种医疗器械提供稳定的电源,确保设备的正常运行。
    - 工业控制:适用于工业自动化控制系统,保障控制系统稳定运行。
    - 电力系统:在电力设备中作为后备电源,提高系统的可靠性和稳定性。
    - 仪器仪表:为测量仪器仪表提供稳定的直流电源,保证测量结果的准确性。
    使用建议
    - 在选择具体型号时,应根据实际需求选择合适的输入电压和输出电压组合。
    - 根据手册提供的推荐电路图进行安装,确保输入和输出电路的正确性。
    - 使用符合手册规定的最大容性负载要求的电容,避免模块无法正常启动。
    - 注意保持最小负载比例,防止输出异常。

    兼容性和支持


    URBLD-20WR3 & URALD-20WR3 系列模块与各种标准的工业电气设备兼容。厂商提供全面的技术支持和售后服务,包括详细的安装指南、应用案例和在线技术支持,帮助客户顺利完成产品设计和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内,确保输入电压稳定。检查负载是否正常,排除负载异常的可能性。|
    | 启动时间过长 | 检查输入电压是否符合要求,尝试更换符合手册规定的电容和电感。 |
    | 输出纹波过大 | 检查外部电容是否合适,确保符合手册规定的最大容性负载。 |

    总结和推荐


    URBLD-20WR3 & URALD-20WR3 系列模块凭借其高效能、高隔离度和高可靠性等特点,成为了众多行业中的理想选择。特别是对于需要在宽电压范围、恶劣环境下工作的应用场景,该系列产品表现尤为出色。我们强烈推荐使用这款高性能的DC-DC模块电源,以提升系统的稳定性和可靠性。

URB1D24LD-20WR3参数

参数
输入电压最小值 40V
最大容性负载 470
开关频率 250KHz
输入电压最大值 160V
输出电流最大值 -
特性 输入电压范围:40-160VDC,输出电压:24V,输出电流:833/0mA,效率@满载:86/88%
转换效率 91%
类型 -
散热方式 自然散热
输出方式 隔离输出
输出总功率 20W
输出电压 24V
输出电压组数 1
长*宽*高 50.8mm*25.4mm*11.8mm
通用封装 DIP
安装方式 板安装
应用等级 工业级
零件状态 在售

URB1D24LD-20WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

URB1D24LD-20WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 URB1D24LD-20WR3 URB1D24LD-20WR3数据手册
