F0303S-1WR3

产品分类: DC-DC模块
产品描述: 1W,定电压输入,隔离非稳压,单路输出,DC/DC 模块电源
供应商型号: SG-F0303S-1WR3
供应商: 云汉优选
标准整包数: 1

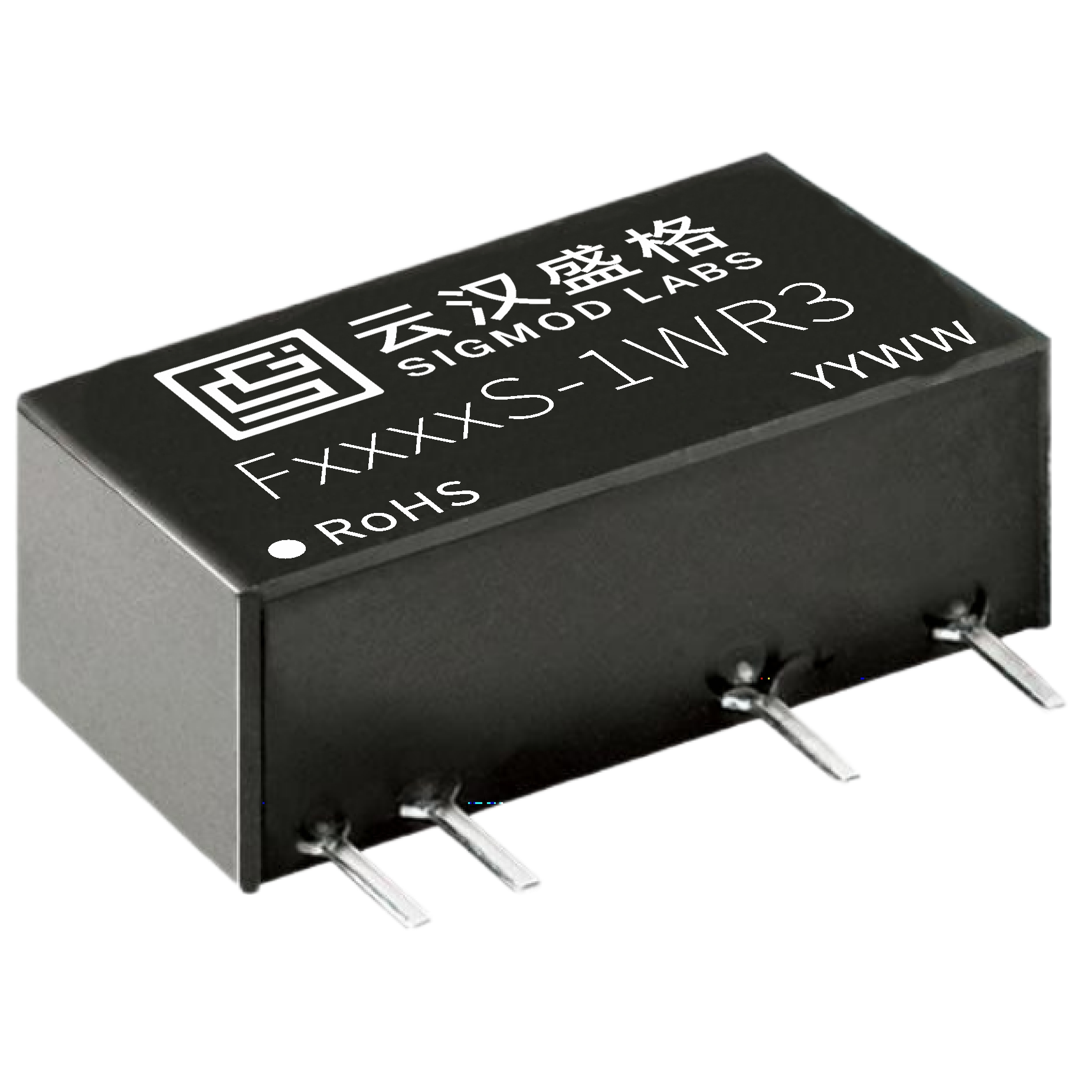

SIGMOD LABS/云汉盛格 DC-DC模块 F0303S-1WR3

F0303S-1WR3概述


    产品简介


    FS-1WR3系列是上海云瀚科技有限公司推出的一款高性能、高效率的小型化电源模块,适用于需要隔离输入和输出的场合。这款产品特别适用于电源系统中需要产生一组与输入电源隔离的电压的应用场景。其主要功能包括提供稳定的1W功率输出,具有高转换效率和宽泛的工作温度范围。

    技术参数


    - 功率输出:1W
    - 输入电压范围:3.3VDC (2.97-3.63VDC),5VDC,12VDC,15VDC,24VDC
    - 输出电压:3.3VDC,5VDC,9VDC,12VDC,15VDC,24VDC
    - 效率:最高可达90%
    - 隔离电压:3000VDC
    - 空载功耗:0.025W(典型值)
    - 负载调整率:±15.0%
    - 纹波噪声:30mVp-p(典型值)
    - 工作温度范围:-40°C至+85°C
    - MTBF(平均无故障时间):≥350万小时
    - 短路保护:可连续短路保护,自动恢复
    - 封装形式:小尺寸SIP封装,外露引脚
    - 国际标准引脚方式
    - 过温保护及持续短路保护:符合RoHS标准
    - 封装尺寸与引脚功能图:19.50 x 6.0 x 10.0 mm

    产品特点和优势


    - 高效率:最高可达90%,保证了高效的能量转换。
    - 宽输入电压范围:适应多种输入电压,适用范围广。
    - 高隔离电压:3000VDC,有效防止电击和干扰。
    - 低空载功耗:0.025W(典型值),节能环保。
    - 高可靠性:MTBF≥350万小时,保证长时间稳定运行。
    - 小尺寸封装:SIP封装,节省空间,便于集成。
    - 符合国际标准:采用国际标准引脚方式,易于集成。

    应用案例和使用建议


    应用案例
    FS-1WR3系列广泛应用于工业控制系统、通信设备、医疗设备、汽车电子等领域。例如,在工业控制系统中,它可以用于为传感器和其他设备供电;在通信设备中,它可以为微处理器和其他电路板供电。
    使用建议
    1. 选择合适的输入电压:根据具体应用需求选择合适的输入电压,确保输入电压在规定范围内。
    2. 合理布置引脚:正确连接输入和输出引脚,确保信号传输稳定。
    3. 使用适当的滤波器:在输入端添加适当的滤波器,以减少纹波噪声对系统的干扰。
    4. 考虑散热设计:在高负载情况下,适当增加散热措施,确保设备正常工作。
    5. 遵循安装指南:严格按照安装指南进行安装,确保设备的安全性和稳定性。

    兼容性和支持


    - 兼容性:FS-1WR3系列与多种标准引脚方式兼容,便于集成到现有系统中。
    - 技术支持:上海云瀚科技有限公司提供全面的技术支持和售后服务,确保客户能够顺利使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压不稳定 | 确保输入电压在规定范围内,使用稳压电源。 |
    | 输出电压不稳 | 检查负载情况,确保负载在规定范围内。 |
    | 设备启动困难 | 检查输入电压和负载,确保满足启动条件。 |

    总结和推荐


    FS-1WR3系列是一款高性能、高可靠性的电源模块,具有高效率、宽输入电压范围和高隔离电压等特点。其紧凑的设计和高可靠性使其成为各种应用的理想选择。无论是工业控制、通信设备还是医疗设备,FS-1WR3系列都能提供稳定可靠的电源解决方案。因此,我强烈推荐使用此产品。
    以上是对FS-1WR3系列产品的详细介绍,希望对您有所帮助。如果您有任何疑问或需要进一步的信息,请随时联系上海云瀚科技有限公司的技术支持团队。

F0303S-1WR3参数

参数
转换效率 90%
输出电压组数 1
输入电压最小值 2.97V
特性 输入电压范围:2.97-3.63VDC,输出电压:3.3V,输出电流:303/30mA,效率@满载:78/81%
最大容性负载 2400
类型 -
输出电压 3.3V
输出电流最大值 -
输入电压最大值 3.63V
散热方式 自然散热
输出总功率 1W
开关频率 100KHz
输出方式 隔离输出
长*宽*高 19.5mm*6mm*10mm
通用封装 SIP
安装方式 板安装
应用等级 工业级
零件状态 在售

F0303S-1WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

F0303S-1WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 F0303S-1WR3 F0303S-1WR3数据手册

F0303S-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
