URB1D09LD-20WR3

产品分类: DC-DC模块
产品描述: 20W,超宽电压输入,隔离稳压单路/双路,DIP 封装,DC-DC 模块电源
供应商型号: SG-URB1D09LD-20WR3
供应商: 云汉优选
标准整包数: 1

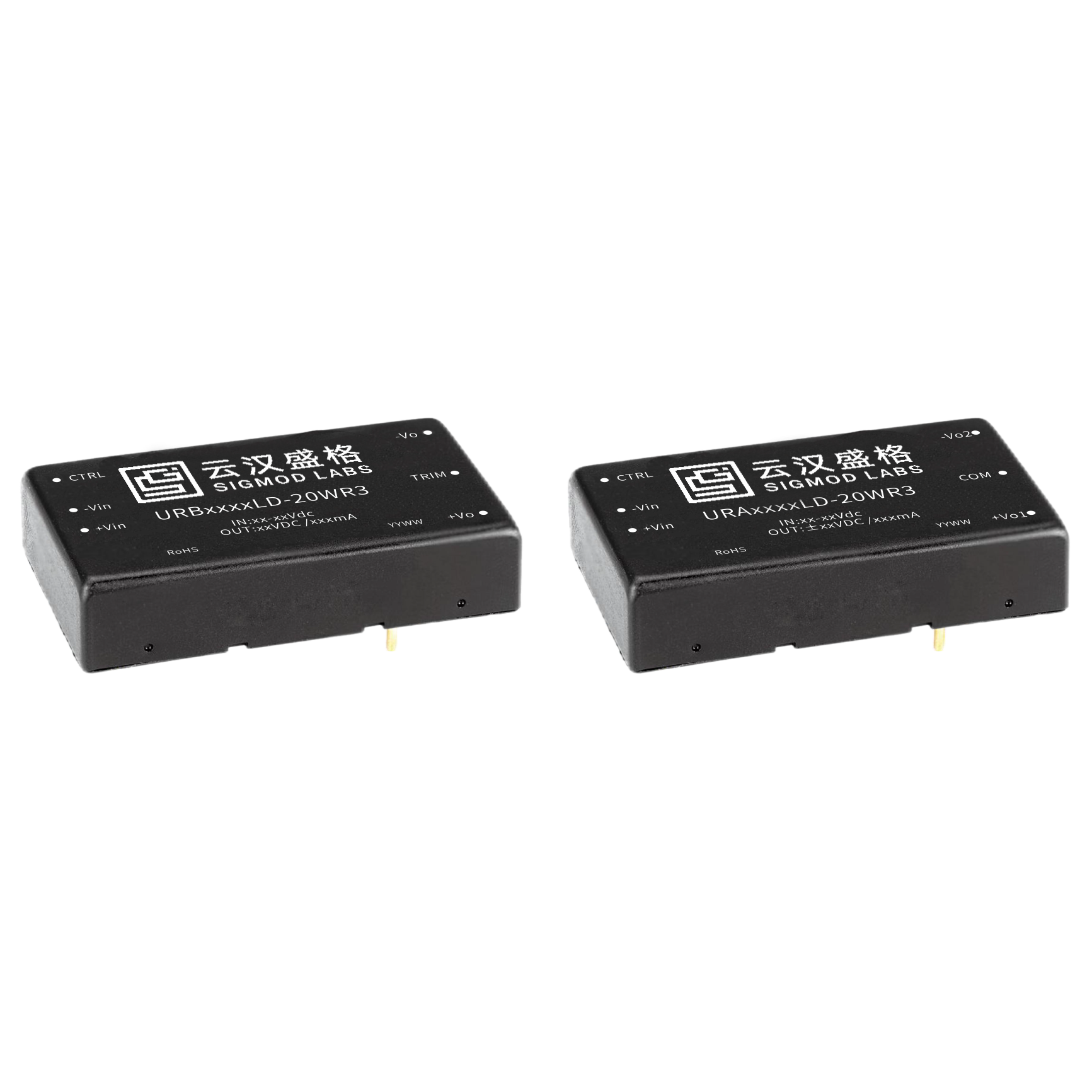

SIGMOD LABS/云汉盛格 DC-DC模块 URB1D09LD-20WR3

URB1D09LD-20WR3概述


    产品简介


    URBLD-20WR3 & URALD-20WR3 系列
    URBLD-20WR3 和 URALD-20WR3 系列产品是上海云汉盛格科技有限公司提供的高性能 DC-DC 模块电源,适用于多种工业应用。该系列采用超宽电压输入范围(4:1),能够提供稳定的 20W 输出功率。这些模块电源广泛应用于医疗、工控、电力、仪器仪表、通信、铁路等领域,是系统设计中不可或缺的关键部件。

    技术参数


    输入特性
    - 电压范围:9V~36V 或 18V~75V 或 40V~160V(具体取决于型号)
    - 电流范围:3.3V、5V、9V、12V、15V、24V
    - 输入欠压保护:24VDC: 6.5V, 48VDC: 15.5V, 110VDC: 34V
    - 冲击电压:24VDC: 50VDC, 48VDC: 100VDC, 110VDC: 180VDC
    - 启动电压:24VDC: 9V, 48VDC: 18V, 110VDC: 40V
    输出特性
    - 电压精度:±1.0%(+Vo),±2.0%(-Vo)
    - 线性调整率:±0.2%(+Vo),±0.5%(-Vo)
    - 负载调整率:±0.5%(+Vo),±4.0%(-Vo)
    - 纹波&噪声:50mVp-p(+Vo),50mVp-p(-Vo)
    一般特性
    - 转换效率:高达 91%
    - 隔离电压:1500Vdc
    - 工作温度范围:-40°C ~ +85°C
    - 储存温度:-40°C ~ +125°C
    - 封装:DIP 封装
    - 外壳材料:铝合金外壳
    - RoHS 合规:符合 RoHS 标准

    产品特点和优势


    URBLD-20WR3 & URALD-20WR3 系列模块电源具备多项显著优势:
    1. 超宽电压输入范围:支持 4:1 的宽电压输入,极大地提升了电源的灵活性。
    2. 高转换效率:最高转换效率达到 91%,有效降低能量损失。
    3. 强大保护机制:内置输入欠压保护、输出短路保护、过流保护和过压保护功能,增强了系统的可靠性。
    4. 国际标准引脚:支持 PCB 板直插安装,方便集成到各种系统中。
    5. 低纹波和噪声:纹波噪声低至 50mVp-p,确保输出稳定可靠。
    6. 快速启动:启动时间仅需 1ms,响应迅速。

    应用案例和使用建议


    典型应用案例
    URBLD-20WR3 和 URALD-20WR3 系列在医疗设备、工业控制系统、电力系统和通信设备中广泛应用。例如,在医疗设备中,需要高度可靠的电源来确保设备的稳定运行。在电力系统中,这些电源模块可用于监控和控制设备。
    使用建议
    1. 推荐测试电路:为确保最佳性能,建议使用推荐的测试电路,并根据实际需求适当调整输入输出电容。
    2. EMC 解决方案:使用推荐的 EMC 电路方案,以提高系统的电磁兼容性。
    3. 负载调节:保持至少 3% 的最小负载,以避免模块输出异常。
    4. 容性负载限制:确保电容总容量不超过最大容性负载的限制,以防止模块无法正常启动。

    兼容性和支持


    这些模块电源具有良好的兼容性,可与多种电子设备无缝连接。同时,云汉盛格科技有限公司提供全面的技术支持和维护服务,包括在线技术支持、售后服务和定期维护计划。

    常见问题与解决方案


    常见问题
    1. 电源无法启动:检查输入电压是否在推荐范围内。
    2. 输出电压不稳定:检查负载是否超出容性负载限制。
    3. 过热保护触发:检查散热措施是否到位,确保环境温度不超过允许范围。
    解决方案
    1. 确保输入电压符合规范:查看手册中的输入电压范围。
    2. 调整负载:确保负载不超过容性负载限制。
    3. 改善散热:确保模块周围有足够的空间进行散热。

    总结和推荐


    综上所述,URBLD-20WR3 和 URALD-20WR3 系列产品在可靠性、性能和易用性方面表现卓越。这些模块电源具有广泛的输入电压范围、高效率和强大的保护功能,非常适合需要稳定电源的工业应用。因此,强烈推荐在工业设备中使用这些产品,以确保系统的可靠运行。

    如有进一步的技术咨询或需求,请联系上海云汉盛格科技有限公司。

URB1D09LD-20WR3参数

参数
输出电压 9V
最大容性负载 1600
特性 输入电压范围:40-160VDC,输出电压:9V,输出电流:2222/0mA,效率@满载:84/86%
输出总功率 20W
输出电流最大值 -
输出方式 隔离输出
输出电压组数 1
散热方式 自然散热
输入电压最小值 40V
开关频率 250KHz
输入电压最大值 160V
类型 -
转换效率 91%
长*宽*高 50.8mm*25.4mm*11.8mm
通用封装 DIP
安装方式 板安装
应用等级 工业级
零件状态 在售

URB1D09LD-20WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

URB1D09LD-20WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 URB1D09LD-20WR3 URB1D09LD-20WR3数据手册

URB1D09LD-20WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 43.2
100+ ¥ 41.9
库存: 500
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 43.2
