URB2409S-3WR3

产品分类: DC-DC模块
产品描述: 3W,超宽电压输入,隔离稳压正负双路/单路输出,DC/DC 模块电源
供应商型号: SG-URB2409S-3WR3
供应商: 云汉优选
标准整包数: 1

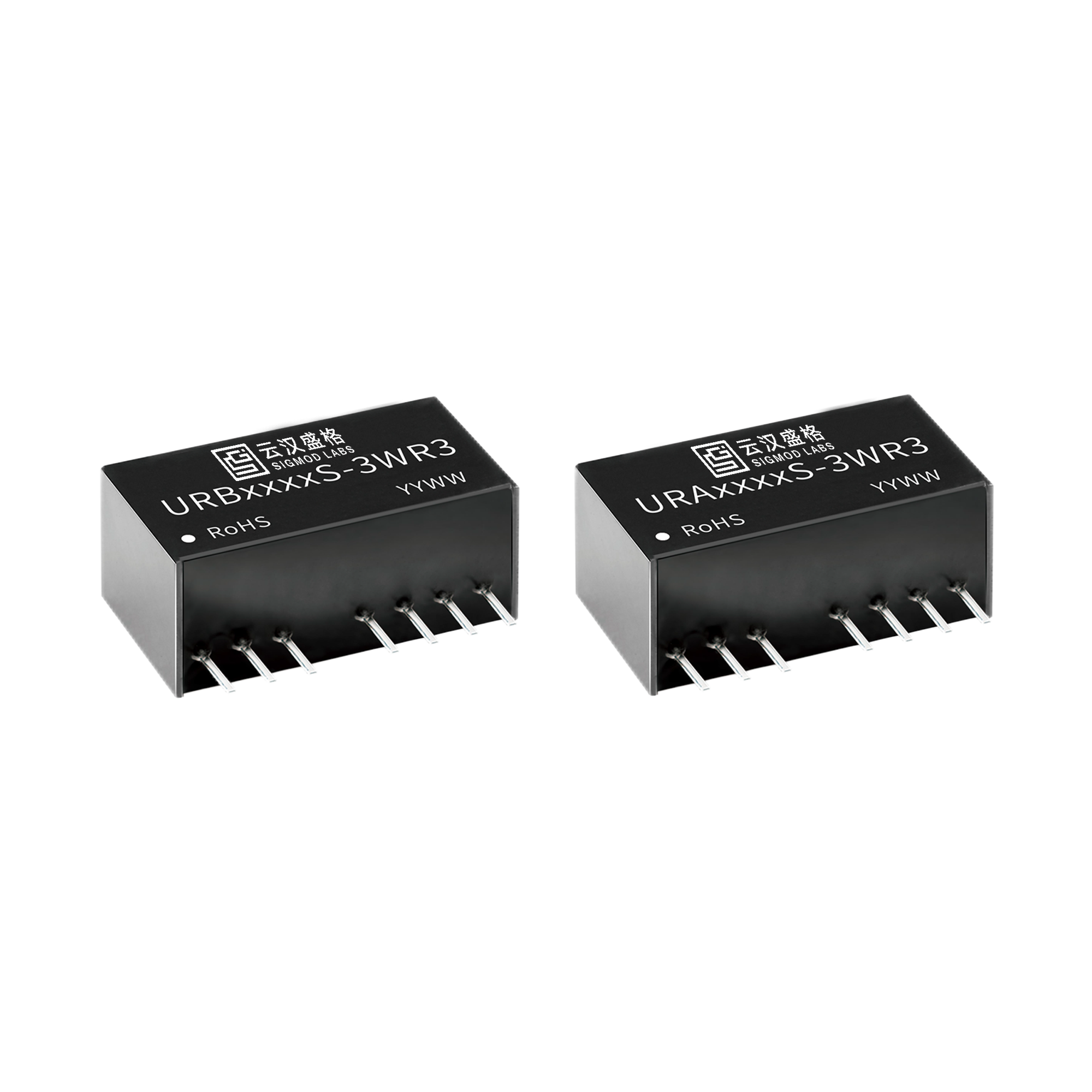

SIGMOD LABS/云汉盛格 DC-DC模块 URB2409S-3WR3

URB2409S-3WR3概述

    高质量文章:URBS-3WR3& URAS-3WR3 系列 DC-DC 模块电源技术手册解读

    一、产品简介


    URBS-3WR3 和 URAS-3WR3 系列是上海云汉盛格科技有限公司推出的超宽电压输入、隔离稳压正负双路/单路输出的 3W DC-DC 模块电源。此系列电源采用 SIP-8 小型封装设计,具备高效率和卓越的性能表现。其主要功能包括高效稳压、宽电压输入范围(4:1)、远程遥控功能以及过流、过压保护,特别适合通信设备、仪器仪表以及工业电子领域的应用。

    二、技术参数


    以下是 URBS-3WR3& URAS-3WR3 系列产品的关键技术参数:
    | 参数 | 值 |

    | 输入电压范围 | 9-36V(24V典型);18-75V(48V典型) |
    | 输出电压 | 3.3V、5V、9V、12V、15V、24V |
    | 输出电流 | 最大900mA(3.3V输出),最小63mA(24V输出) |
    | 效率 | 最高达80%-85% |
    | 绝缘电压 | ≥1500VDC |
    | 纹波噪声 | 最大120mVp-p |
    | 工作温度范围 | -40℃至+85℃ |
    | 空载功耗 | ≤0.12W |
    | 遥控脚功能 | 开启(Ctrl悬空或高电平),关闭(Ctrl接低电平) |

    三、产品特点和优势


    1. 超小型封装:采用 SIP-8 封装设计,体积小巧,易于集成。
    2. 宽电压输入范围:支持 4:1 的超宽电压输入范围,适应多种供电条件。
    3. 高效率与低功耗:效率可达 80% 以上,空载功耗仅为 0.12W。
    4. 全面保护机制:包括输入欠压保护、输出过流保护、短路保护及可持续短路自恢复功能。
    5. 环保设计:符合 RoHS 标准,绿色制造。
    6. 优异的温度适应性:在-40℃至+85℃的极端环境下仍能稳定工作。

    四、应用案例和使用建议


    典型应用场景:
    1. 通信设备:提供稳定电源给核心电路模块,提高通信设备可靠性。
    2. 仪器仪表:在医疗设备或检测设备中使用,确保信号采集与传输的精确性。
    3. 工业控制:适用于 PLC、传感器等需要高精度供电的工业设备。
    使用建议:
    - 在输入电压低于 5% 额定负载时,需额外并联假负载以减少纹波波动。
    - 确保双路输出模块负载不平衡度不超过±5%,否则可能影响性能一致性。
    - 根据输出负载情况调整外围滤波电容值,避免过大电容导致启动异常。

    五、兼容性和支持


    URBS-3WR3& URAS-3WR3 系列模块与主流通信接口和设备高度兼容,可广泛搭配各种微控制器、FPGA、传感器等设备。上海云汉盛格科技有限公司提供完善的技术支持和售后服务,客户可通过官网查询详细信息,并与公司技术人员直接联系以获取产品定制化服务。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出纹波超标 | 检查输入输出滤波电容值是否符合推荐标准 |
    | 模块无法启动 | 检查输入电压是否在有效范围内 |
    | 输出负载不足 | 并联假负载至最小负载的5% |
    | 环境温度过高 | 加强散热措施,如加装散热片或风扇 |

    七、总结和推荐


    URBS-3WR3& URAS-3WR3 系列 DC-DC 模块电源凭借其紧凑设计、宽输入电压范围和高性能表现,成为了现代电子设备的理想选择。其稳定的输出、良好的热管理和全面的保护机制使其在通信、仪器仪表及工业自动化领域具有显著优势。因此,我们强烈推荐该系列产品作为高效、可靠的电源解决方案。
    如需进一步定制或技术支持,可直接联系上海云汉盛格科技有限公司,享受专业的技术支持和服务。
    网址:[www.ickey/cn/mp/](http://www.ickey/cn/mp/)
    电话:021-31029100-5545

    以上内容整理自 URBS-3WR3& URAS-3WR3 系列产品的技术手册,希望为读者提供清晰而实用的参考信息!

URB2409S-3WR3参数

参数
最大容性负载 680
输出电流最大值 -
输出方式 隔离输出
散热方式 自然散热
特性 输入电压范围:9-36VDC,输出电压:9V,输出电流:333mA,效率@满载:76/80%
输出总功率 3W
输入电压最大值 36V
输出电压 9V
转换效率 -
类型 -
开关频率 300KHz
输入电压最小值 9V
输出电压组数 1
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 板安装
应用等级 工业级
零件状态 在售

URB2409S-3WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

URB2409S-3WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 URB2409S-3WR3 URB2409S-3WR3数据手册

URB2409S-3WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.4
100+ ¥ 16.88
库存: 500
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.4
直接购买
加入购物车
