F1203S-1WR3

产品分类: DC-DC模块
产品描述: 1W,定电压输入,隔离非稳压,单路输出,DC/DC 模块电源
供应商型号: SG-F1203S-1WR3
供应商: 云汉优选
标准整包数: 1

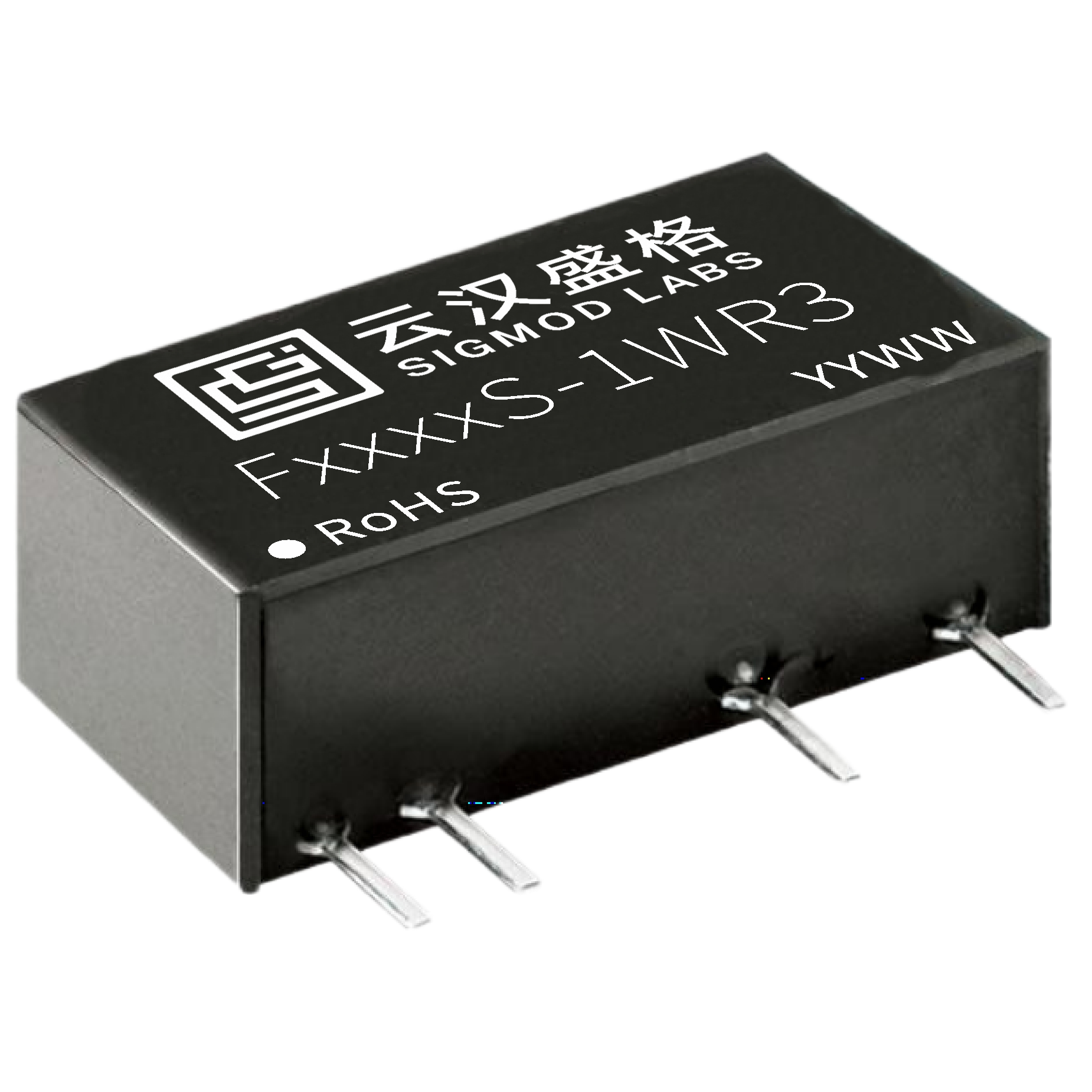

SIGMOD LABS/云汉盛格 DC-DC模块 F1203S-1WR3

F1203S-1WR3概述

    FS-1WR3 系列 DC/DC 模块电源技术手册解读

    产品简介


    FS-1WR3 系列是一款高效的单路输出 DC/DC 模块电源,定电压输入,隔离非稳压输出,具有 1W 的功率。该系列广泛应用于需要隔离电源的小型化电子系统,适合纯数字电路、低频模拟电路、继电器驱动电路和数据交换电路等领域。其核心优势在于高效能、高可靠性以及广泛的工业级工作温度范围。

    技术参数


    以下是 FS-1WR3 系列的技术规格:
    | 参数类别 | 规格范围 |

    | 输入电压 | 3.3VDC, 5VDC, 12VDC, 15VDC, 24VDC |
    | 输出电压 | 3.3VDC, 5VDC, 9VDC, 12VDC, 15VDC, 24VDC |
    | 输出电流 | 9mA~303mA |
    | 隔离电压 | ≥3000VDC |
    | 效率 | 高达 90% |
    | 纹波&噪声 | ≤30mVp-p (20MHz 带宽) |
    | 空载功耗 | ≤0.025W |
    | 工作温度 | -40℃ 至 +85℃ |
    | 存储温度 | -40℃ 至 +125℃ |
    | 绝缘电阻 | ≥1000MΩ (500VDC 测试电压) |
    | 无故障时间(MTBF) | ≥350 万小时 |

    产品特点和优势


    - 高效率:高达 90% 的转换效率显著减少能耗,提升系统整体性能。
    - 宽输入范围:适应多种输入电压,满足不同应用场景需求。
    - 高隔离电压:3000VDC 的隔离电压确保电气安全,尤其适合对安全性要求高的场景。
    - 小型化设计:采用小型 SIP 封装,节省 PCB 空间,简化电路设计。
    - 高可靠性:无故障时间超过 350 万小时,提供长寿命保障。
    - 环保认证:符合 RoHS 标准,绿色环保。

    应用案例和使用建议


    - 纯数字电路场合:在逻辑控制单元中使用,能够有效隔离干扰。
    - 继电器驱动电路:为继电器提供稳定的低压电源,避免干扰主控电路。
    - 工业控制系统:在恶劣的工业环境中稳定运行,满足 -40℃ 至 +85℃ 的工作温度要求。
    使用建议:
    1. 输入输出电容选择:推荐使用表 1 中提供的电容值,避免因电容过大导致模块启动困难。
    2. 防干扰设计:在输入和输出端并联滤波电容,推荐使用 4.7uF 的电容值。
    3. 过载保护:若负载小于额定功率的 10%,应在输出端正负两极之间串联一个电阻,以避免空载现象。

    兼容性和支持


    - 兼容性:FS-1WR3 系列与其他标准引脚方式的模块兼容,方便替换和扩展。
    - 技术支持:云汉盛格提供完善的售后服务和技术支持,可通过官网或客服热线获取帮助。

    常见问题与解决方案


    1. 问题:模块启动失败
    - 原因:输入电容值过大。
    - 解决办法:更换为推荐值的电容(如 1uF 或 2.2uF)。

    2. 问题:输出电压不稳定
    - 原因:负载电流过大或纹波超标。
    - 解决办法:确认负载电流不超过额定范围,并检查滤波电路是否良好。
    3. 问题:模块过热
    - 原因:长期过载或散热不良。
    - 解决办法:减少负载或增加散热措施,如加装散热片。

    总结和推荐


    FS-1WR3 系列 DC/DC 模块电源凭借其高效率、高隔离电压和高可靠性,在小型化电子系统中表现优异。特别是在工业控制、医疗设备和通信设备中,其应用潜力巨大。推荐工程师和技术人员在需要隔离电源的应用中优先选择此款产品。同时,结合推荐的使用建议和注意事项,能够最大化发挥其性能优势。
    联系方式
    官方网站:[www.ickey.cn](http://www.ickey.cn)
    联系电话:021-31029100-5545

    希望以上内容对您有所帮助!

F1203S-1WR3参数

参数
输入电压最大值 13.2V
输出方式 隔离输出
输入电压最小值 10.8V
输出电流最大值 -
类型 -
最大容性负载 2400
转换效率 90%
散热方式 自然散热
特性 输入电压范围:10.8-13.2VDC,输出电压:3.3V,输出电流:303/30mA,效率@满载:81/84%
输出电压组数 1
开关频率 100KHz
输出电压 3.3V
输出总功率 1W
长*宽*高 19.5mm*6mm*10mm
通用封装 SIP
安装方式 板安装
应用等级 工业级
零件状态 在售
