URA4824LD-20WR3

产品分类: DC-DC模块
产品描述: 20W,超宽电压输入,隔离稳压单路/双路,DIP 封装,DC-DC 模块电源
供应商型号: SG-URA4824LD-20WR3
供应商: 云汉优选
标准整包数: 1

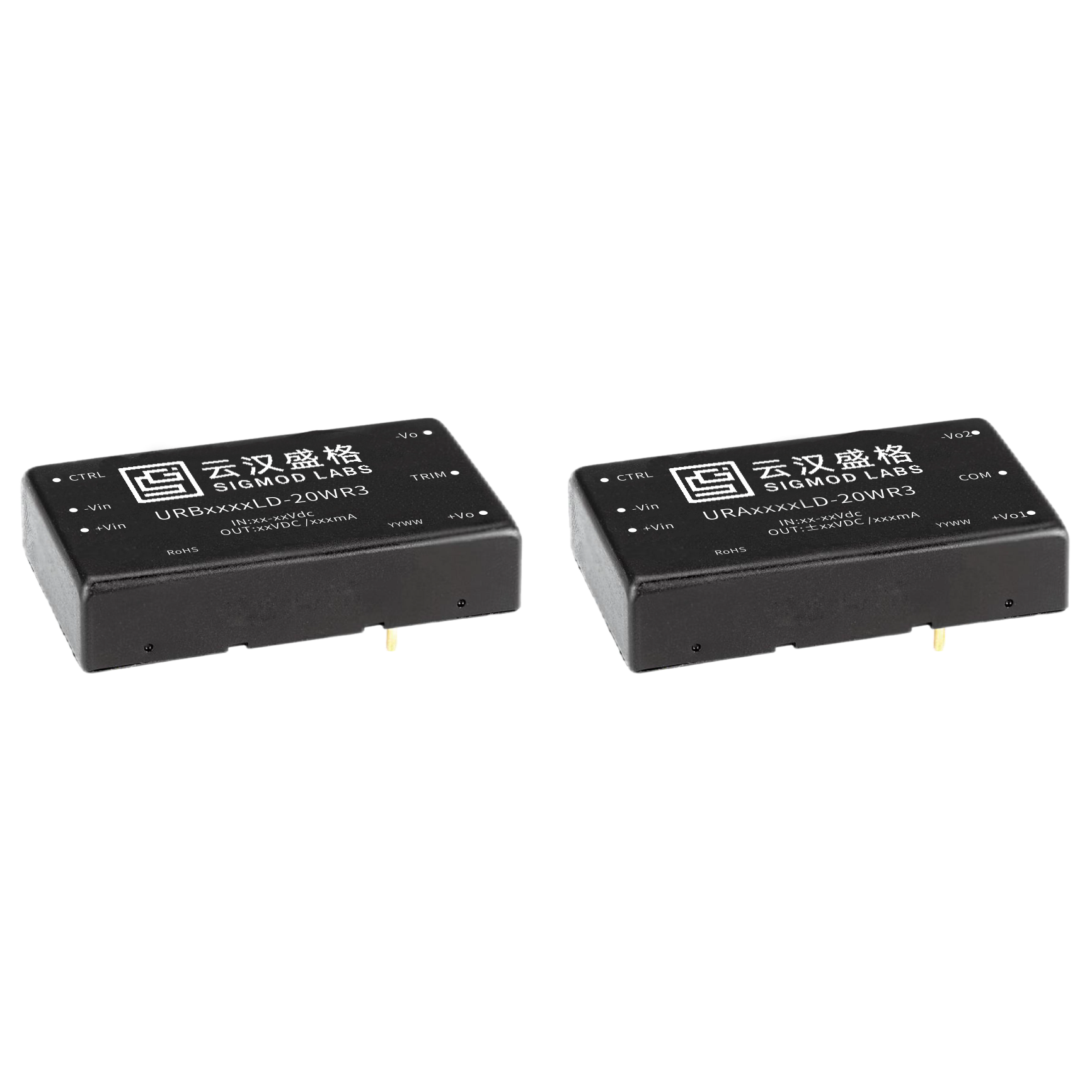

SIGMOD LABS/云汉盛格 DC-DC模块 URA4824LD-20WR3

URA4824LD-20WR3概述

    URBLD-20WR3 & URALD-20WR3 系列 DC-DC 模块电源

    产品简介


    URBLD-20WR3 和 URALD-20WR3 系列 DC-DC 模块电源是一款高性能的超宽电压输入电源模块,提供单路或双路输出选择,功率输出可达 20W。该系列产品具有多种输入电压范围和输出电压选项,广泛应用于医疗、工业控制、电力、仪器仪表、通信和铁路等多个领域。凭借其高转换效率、低功耗和广泛的温度适应能力,该电源模块能够满足各种苛刻的应用需求。

    技术参数


    - 功率输出:20W
    - 输入电压范围:4:1 超宽范围输入(9V 至 110VDC)
    - 输出电压/电流:可选 3.3V 至 24V,具体参数见产品编码规则
    - 效率:最高可达 91%
    - 隔离电压:1500Vdc
    - 工作温度范围:-40°C 至 +85°C
    - 待机功耗:0.036W (典型值)
    - 启动时间:1ms (典型值)
    - 保护功能:输入欠压保护,输出短路、过流、过压保护

    产品特点和优势


    1. 超宽电压输入:提供 4:1 的超宽输入电压范围,适用于多种应用场景。
    2. 高转换效率:效率高达 91%,能有效降低能源消耗。
    3. 低功耗:超低待机功耗仅为 0.036W,符合节能标准。
    4. 快速启动:启动时间仅需 1ms,提高系统的响应速度。
    5. 强大的保护机制:具备输入欠压、输出过压、过流、短路保护功能,确保系统的安全稳定运行。
    6. 高可靠性:采用金属外壳封装,具有良好的散热能力和较高的可靠性。

    应用案例和使用建议


    该电源模块在多种应用场景中都有广泛应用,例如:
    1. 医疗设备:提供稳定可靠的电源,确保设备正常运行。
    2. 工业控制:适用于需要高稳定性和可靠性的工业控制系统。
    3. 电力系统:适用于各类电力设备,提供稳定的电源支持。
    使用建议:
    1. 测试电路:推荐使用图1中的测试电路,以确保最佳性能。
    2. EMC 解决方案:可根据应用需求选择合适的 EMC 解决方案,如图2所示。
    3. 外部滤波器:推荐使用 C2、C5 作为基本滤波元件,对纹波&噪声要求严格时,可以使用图3所示的电路。
    4. 负载管理:确保容性负载不超过手册规定的最大值,并保持一定比例的最小负载。

    兼容性和支持


    URBLD-20WR3 和 URALD-20WR3 系列产品采用标准国际引脚设计,便于 PCB 板的直插安装。该产品与市场上主流的 PCB 设计和电气接口完全兼容,方便集成。制造商提供了详尽的技术支持文档,用户可通过云汉盛格官方网站获取最新的产品资料和技术支持。

    常见问题与解决方案


    1. 启动电压过高:
    - 解决方法:检查输入电压是否在允许范围内,调整外部电路确保输入电压符合要求。
    2. 输出纹波较大:
    - 解决方法:增加输出端的滤波电容,适当调整外部电路参数。
    3. 模块无法正常启动:
    - 解决方法:检查输入电压和负载情况,确保容性负载不超过手册规定的最大值,并保持一定比例的最小负载。

    总结和推荐


    URBLD-20WR3 和 URALD-20WR3 系列 DC-DC 模块电源以其高转换效率、超宽输入电压范围、强大的保护机制和广泛的温度适应能力,成为工业控制、医疗设备、电力系统等多个领域的理想选择。推荐使用该产品,因其卓越的性能和可靠性,能满足各种复杂应用的需求。

URA4824LD-20WR3参数

参数
开关频率 250KHz
输出方式 隔离输出
最大容性负载 300
转换效率 91%
散热方式 自然散热
特性 输入电压范围:18-75VDC,输出电压:±24V,输出电流:±417/0mA,效率@满载:86/88%
输出电压 ±24V
类型 -
输出电流最大值 ±417mA
输入电压最大值 75V
输出总功率 20W
输入电压最小值 18V
输出电压组数 2
长*宽*高 50.8mm*25.4mm*11.8mm
通用封装 DIP
安装方式 板安装
应用等级 工业级
零件状态 在售

URA4824LD-20WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

URA4824LD-20WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 URA4824LD-20WR3 URA4824LD-20WR3数据手册

URA4824LD-20WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
