URB2415S-3WR3

产品分类: DC-DC模块
产品描述: 3W,超宽电压输入,隔离稳压正负双路/单路输出,DC/DC 模块电源
供应商型号: SG-URB2415S-3WR3
供应商: 云汉优选
标准整包数: 1

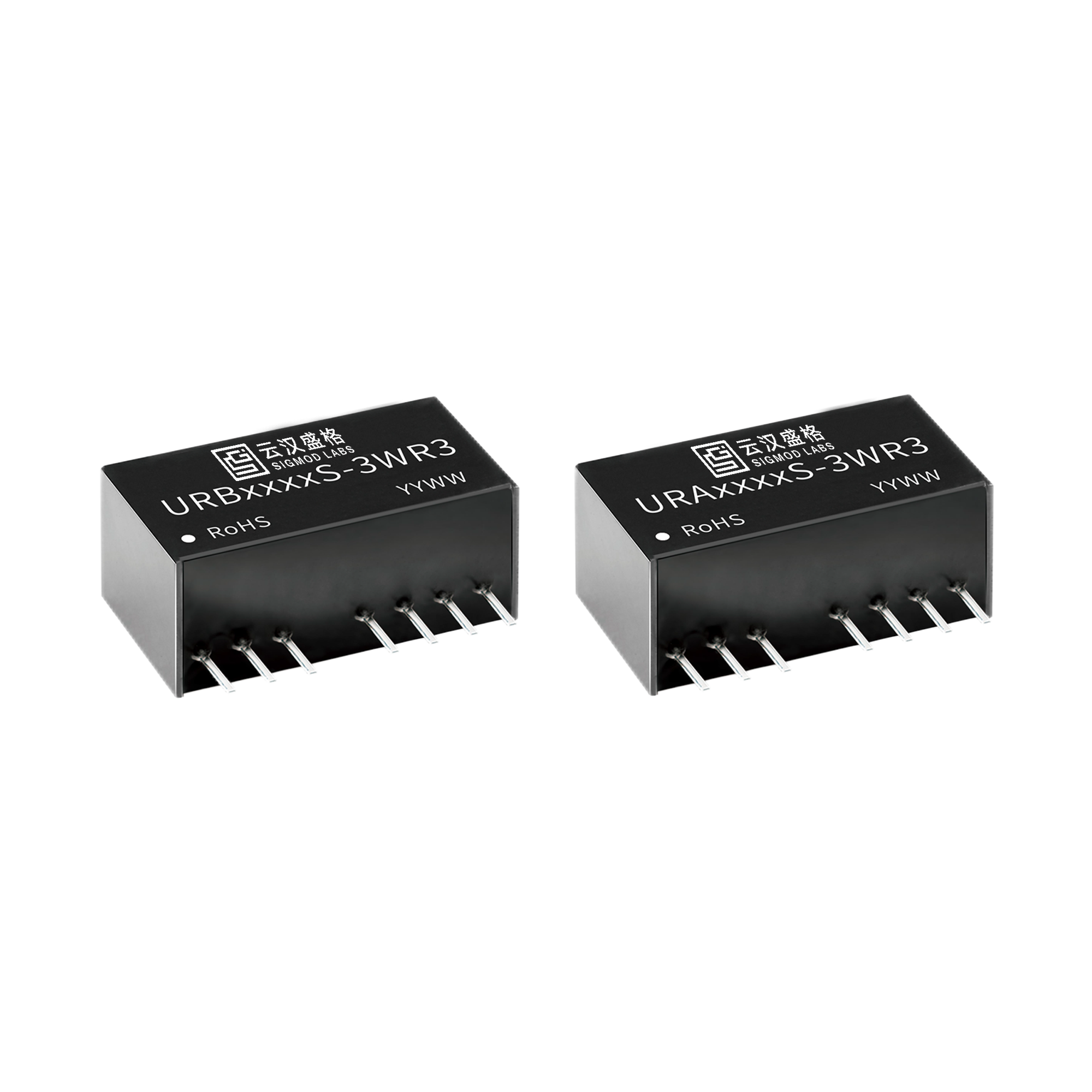

SIGMOD LABS/云汉盛格 DC-DC模块 URB2415S-3WR3

URB2415S-3WR3概述


    产品简介


    URBS-3WR3 & URAS-3WR3 系列 DC-DC 模块电源
    URBS-3WR3 和 URAS-3WR3 系列产品是专门设计用于通信设备、仪器仪表和工业电子领域的高可靠性 DC-DC 电源模块。这些模块采用了超小型 SIP-8 封装,具备超宽输入电压范围和优异的工作性能。它们主要用于在不同电压环境下稳定地输出所需的直流电,以支持各种电子设备的正常运行。

    技术参数


    - 封装:SIP-8 封装
    - 输入电压范围:4:1 超宽电压输入,适用于 9-36VDC 和 18-75VDC
    - 输出电压:多种固定电压输出,例如 3.3V、5V、9V、12V、15V、24V
    - 输出电流:最高可达 900mA(具体取决于输出电压)
    - 纹波噪声:最大纹波噪声为 120mVp-p
    - 隔离电压:1500VDC
    - 工作温度范围:-40℃ 至 +85℃
    - 效率:高达 80%
    - 空载功耗:低至 0.12W
    - 输入欠压保护:支持
    - 输出短路、过流保护:支持
    - 封装材质:黑色阻燃耐热塑料(UL94 V-0)

    产品特点和优势


    1. 超小型封装:SIP-8 封装使得该模块非常适合空间受限的应用场合。
    2. 超宽输入电压范围:适用于不同的供电环境,增强了产品的通用性。
    3. 低纹波噪声:提高了电源的稳定性,适用于对噪声敏感的应用。
    4. 短路保护和过流保护:有效保护设备和模块本身的安全。
    5. 良好的温度特性:能够在极端温度下保持稳定的性能。
    6. 高效能:效率高达 80%,在空载情况下功耗极低。

    应用案例和使用建议


    应用案例
    - 通信设备:这些模块在通信设备中被广泛使用,因为它们能够稳定地为各种设备提供可靠的电源。
    - 仪器仪表:URBS-3WR3 和 URAS-3WR3 在实验室和工业仪表中也非常受欢迎,因为它们能够提供精确和稳定的电压输出。
    - 工业电子:在工业自动化和控制系统中,这些模块能够提供稳定的电力供应,确保系统的稳定运行。
    使用建议
    - 负载管理:建议使用时,模块输出最小负载不要低于额定负载的5%,以确保产品性能符合技术手册的要求。
    - 纹波抑制:可以通过外接电容来进一步降低输入输出纹波,提高电源的稳定性。
    - 合理布线:在设计应用电路时,需要考虑到模块输入输出端的纹波抑制,通过合理的布线来减少电磁干扰。

    兼容性和支持


    URBS-3WR3 和 URAS-3WR3 系列产品与市面上大多数的电子元器件兼容。产品提供完善的用户手册和在线技术支持,以便客户能够快速上手并解决常见的问题。如果您需要进一步的技术支持或产品定制,可以直接联系制造商的技术团队。

    常见问题与解决方案


    1. 问题:产品启动时出现异常
    - 解决方案:检查输入电压是否在规定的范围内,并确认是否有正确的输入电容和电感配置。
    2. 问题:输出电压不稳定
    - 解决方案:检查输出负载是否在规定的范围内,并确认是否有合适的滤波电容。
    3. 问题:产品发热严重
    - 解决方案:确保散热良好,适当降低工作负荷,或者使用更大容量的散热器。

    总结和推荐


    URBS-3WR3 和 URAS-3WR3 系列 DC-DC 模块电源是一款高性能、高可靠性的电源模块。其紧凑的封装、超宽的输入电压范围和出色的性能使其在通信设备、仪器仪表和工业电子等领域广泛应用。如果您正在寻找一款高效、稳定且易于使用的电源模块,强烈推荐使用这些产品。

URB2415S-3WR3参数

参数
输入电压最大值 36V
类型 -
输出电流最大值 -
最大容性负载 470
散热方式 自然散热
输出方式 隔离输出
输入电压最小值 9V
开关频率 300KHz
输出电压组数 1
输出电压 15V
特性 输入电压范围:9-36VDC,输出电压:15V,输出电流:200mA,效率@满载:76/80%
转换效率 -
输出总功率 3W
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 板安装
应用等级 工业级
零件状态 在售
