A1215S-2WR3

产品分类: DC-DC模块
产品描述: 输入电压范围:10.8-13.2VDC,输出电压:±15V,输出电流:±68/±4mA,效率@满载:88/90%
供应商型号: SG-A1215S-2WR3
供应商: 云汉优选
标准整包数: 1

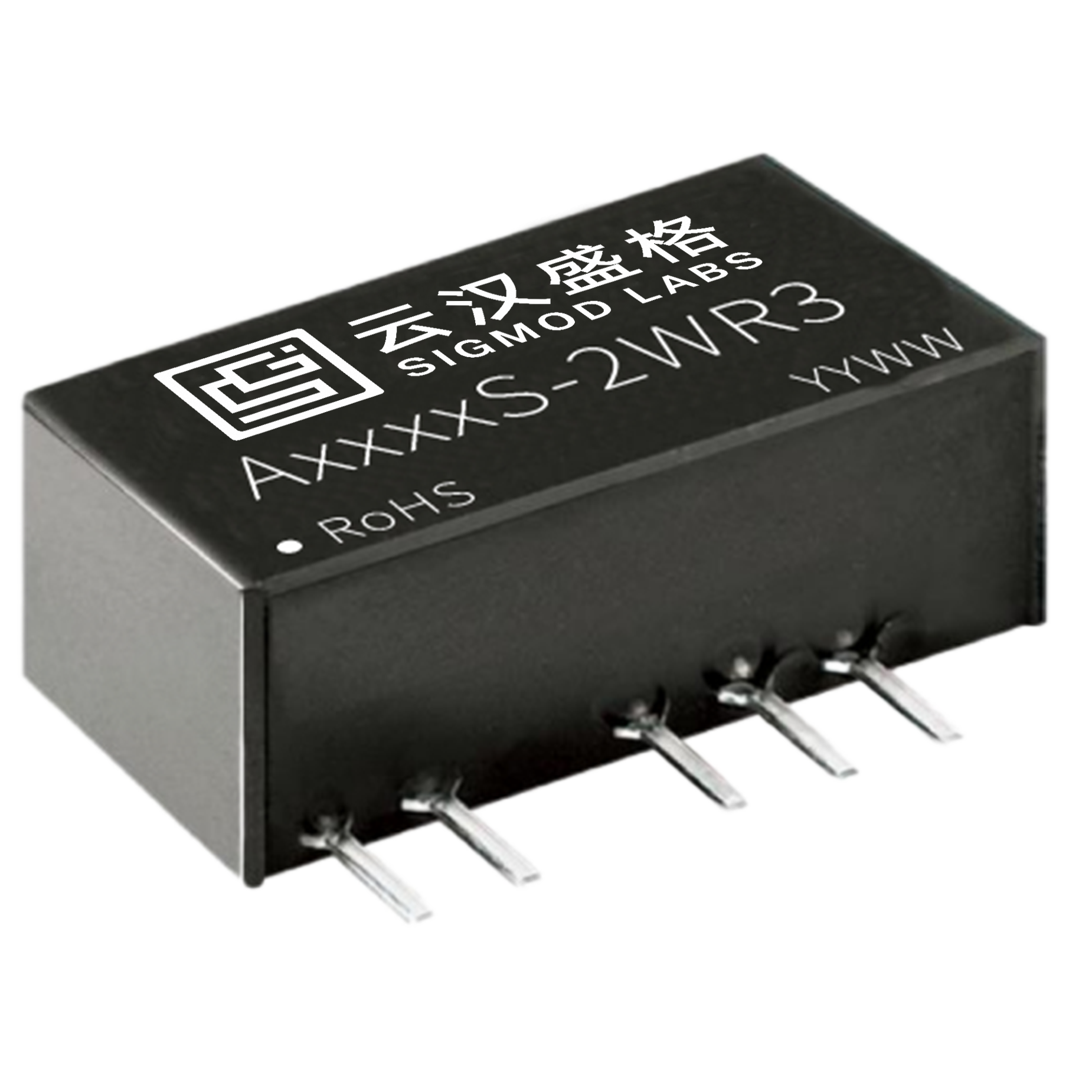

SIGMOD LABS/云汉盛格 DC-DC模块 A1215S-2WR3

A1215S-2WR3概述

    AS-2WR3 系列 DC-DC 模块电源技术手册

    产品简介


    AS-2WR3 系列是由上海云汉盛格科技有限公司推出的高性能、小体积的定电压输入、隔离非稳压双路输出 DC/DC 模块电源。此系列产品的核心功能包括:定电压输入、隔离非稳压输出、正负双路输出,以及具备高效的功率转换能力,广泛应用于纯数字电路、低频模拟电路、继电器驱动电路及数据交换电路等领域。

    技术参数


    AS-2WR3 系列的主要技术参数如下:
    - 输入电压范围:3.3VDC 至 24VDC(输入电压变化范围±10%)
    - 输出电压:±3.3V、±5V、±9V、±12V、±15V、±24V
    - 功率:2W
    - 隔离电压:1500VDC
    - 空载功耗:0.025W(典型值)
    - 效率:高达 91%
    - 工作环境温度:-40℃ 至 +85℃
    - MTBF:≥350 万小时(3500000Hrs)
    - 纹波/噪声(20MHz 带宽):30mVp-p(典型值)
    - 输入特性:各种输入电压系列的输入电流不同,具体见技术手册
    - 输出特性:输出电压精度 ±15.0%,线性调整率 ±1.2%,负载调整率 5%-18%
    - 绝缘电压:输入-输出,测试时间 1 分钟,漏电流小于 1mA
    - 绝缘电阻:输入-输出,绝缘电压 500VDC,1000MΩ
    - 开关频率:满载,标称电压输入 100KHz
    - 封装尺寸:19.5 x 7.0 x 10.0 mm

    产品特点和优势


    AS-2WR3 系列 DC-DC 模块电源具有以下几个显著的优势:
    1. 高效能:最高可达 91% 的效率,减少能量损耗。
    2. 高可靠性:MTBF 高达 350 万小时,保证长期稳定运行。
    3. 宽输入范围:适应不同的输入电压,输入电压范围为 3.3VDC 至 24VDC。
    4. 高隔离度:提供 1500VDC 的隔离电压,确保输入输出之间的电气隔离。
    5. 小型化设计:采用小型 SIP 封装,便于集成到各种应用中。
    6. 多功能保护机制:具备输出短路保护和过温保护功能,增强系统稳定性。
    7. 兼容多种应用:适用于纯数字电路、低频模拟电路、继电器驱动电路等多种场合。

    应用案例和使用建议


    - 应用案例:
    - 纯数字电路场合:如各类传感器和控制器电路。
    - 低频模拟电路场合:如音频信号处理电路。
    - 继电器驱动电路:如工业自动化控制系统。
    - 数据交换电路场合:如通讯接口电路。
    - 使用建议:
    - 在使用前确保输入电源的输出电压波动范围在模块的输入要求范围内。
    - 推荐在输入端和输出端各并联一颗滤波电容以减小纹波噪音,选择合适的滤波电容值(见表 1)。
    - 若输出负载的实际功耗小于模块的输出额定功率的 10%,建议在输出端外接假负载以避免空载问题。
    - 确保输出端外接电容的容值适中,防止模块启动时过流或启动不良。


    兼容性和支持


    - 兼容性:AS-2WR3 系列模块支持标准引脚方式,易于与其他电子元件兼容使用。
    - 支持和维护:云汉盛格提供全面的技术支持,包括安装指南、使用手册和技术咨询服务。如有定制需求,可直接与公司技术人员联系。

    常见问题与解决方案


    - 问题1:模块启动时发生过流现象。
    - 解决方案:检查并调整输出端电容的容值,确保不超过推荐的最大容性负载。
    - 问题2:模块输出电压精度不稳定。
    - 解决方案:确认输入电压在规定的范围内,并检查输入端滤波电容的值。
    - 问题3:长时间过载导致模块保护。
    - 解决方案:尽量避免长时间过载运行,必要时可以使用外部假负载减轻输出负担。

    总结和推荐


    综上所述,AS-2WR3 系列 DC-DC 模块电源是一款高效、稳定、可靠的电源转换解决方案。它的小体积、高效率和广泛的应用范围使其成为多种应用场景的理想选择。建议在选择电源转换解决方案时优先考虑此系列模块。
    推荐等级:★★★★★(五颗星)
    这款产品不仅在技术参数上表现优异,而且在实际应用中的表现也令人满意。如果您的项目需要高可靠性和稳定的电源转换,AS-2WR3 系列 DC-DC 模块电源将是您的最佳选择。

A1215S-2WR3参数

参数
特性 -
开关频率 100KHz
最大容性负载 330uF
散热方式 自然散热
输出电压 ±15V
输出电流最大值 ±68mA
输入电压最小值 10.8V
输出总功率 2W
转换效率 91%
类型 -
输入电压最大值 13.2V
输出方式 隔离输出
输出电压组数 2
长*宽*高 19.5mm*7mm*10mm
通用封装 SIP
安装方式 板安装
