A1515S-1WR3

产品分类: DC-DC模块
产品描述: 输入电压范围:13.5-16.5VDC,输出电压:±15V,输出电流:±34/±4mA,效率@满载:87/89%
供应商型号: SG-A1515S-1WR3
供应商: 云汉优选
标准整包数: 1

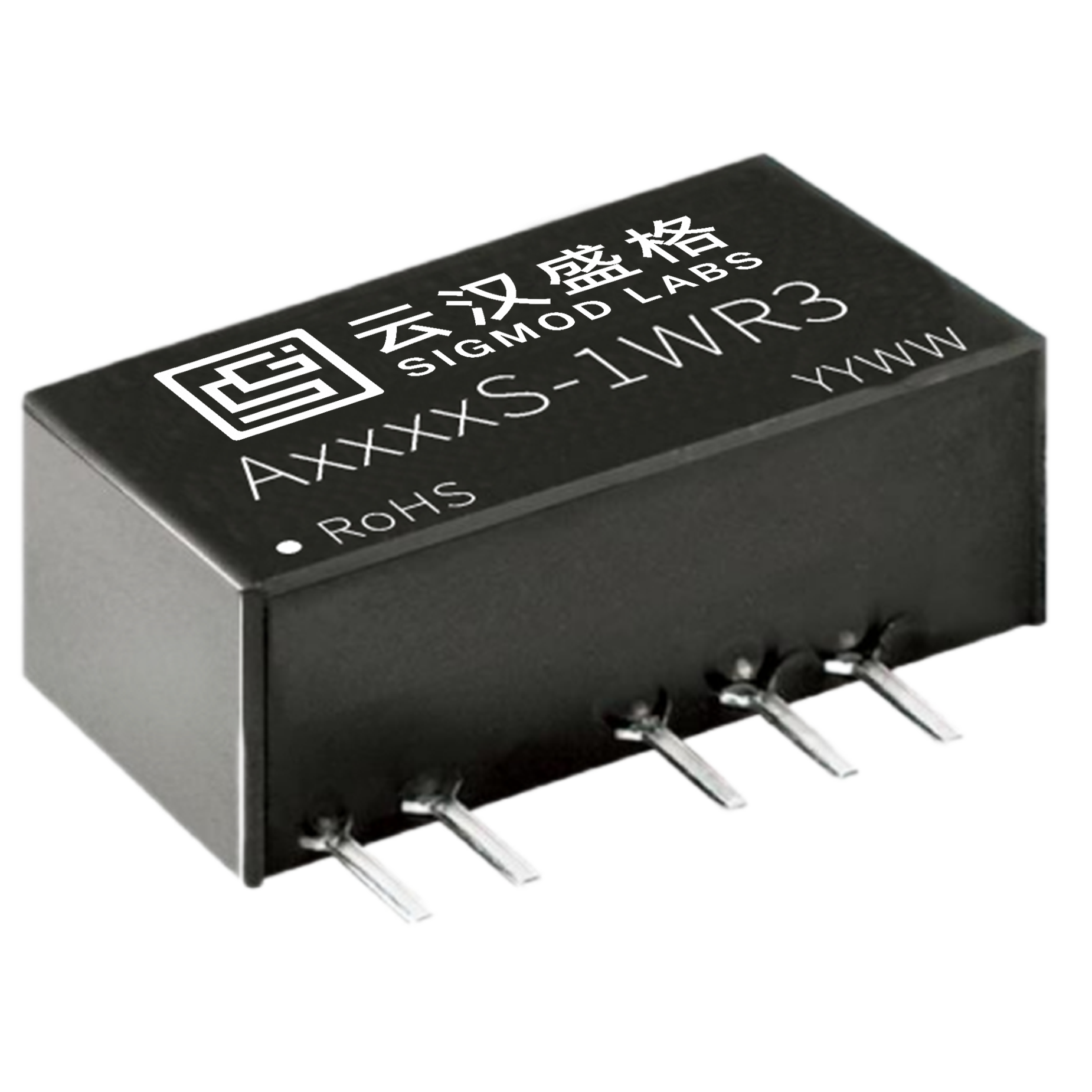

SIGMOD LABS/云汉盛格 DC-DC模块 A1515S-1WR3

A1515S-1WR3概述

    AS-1WR3 系列 DC-DC 模块电源

    产品简介


    AS-1WR3 系列是一款由上海云汉盛格科技有限公司推出的定电压输入、隔离非稳压正负双路输出的 DC-DC 模块电源。此系列电源以其小巧的体积和高效率的特点,在许多电子设备中广泛应用。适用于输入电源电压较为稳定、输入输出需要电气隔离以及对输出电压稳定性要求相对较低的应用场景。其主要功能包括:
    - 隔离非稳压双路输出
    - 1W 功率输出
    - 小型 SIP 封装,便于安装和集成

    技术参数


    以下是 AS-1WR3 系列的技术参数,这些参数涵盖了其关键性能指标:
    - 功率:1W
    - 输入电压范围:3.3VDC (2.97-3.63V),5VDC (4.5-5.5V),9VDC (8.1-9.9V),12VDC (10.8-13.2V),15VDC (13.5-16.5V),24VDC (21.6-26.4V)
    - 输出电压/电流:±3.3V / ±152mA 到 ±24V / ±21mA
    - 纹波/噪声:30mVp-p (典型值)
    - 效率:高达 90%
    - 工作环境温度:-40℃~+85℃
    - 绝缘电压:1500VDC
    - 过温保护及输出可持续短路保护
    - MTBF:≥350 万小时
    - 封装尺寸:19.5 x 6.0 x 10.0 mm
    - 材料:黑色阻燃耐热塑料(UL94 V-0)

    产品特点和优势


    AS-1WR3 系列具有以下特点和优势:
    - 高效率:最高可达 90%,适合需要高效能的应用场景。
    - 小体积:采用小型 SIP 封装,易于集成在各种设备中。
    - 高可靠性:MTBF 达到 350 万小时,具备出色的长期运行稳定性。
    - 高安全性能:具备输出短路保护和过温保护功能,确保设备安全运行。
    - 良好的适应性:可以在广泛的输入电压范围内工作,并提供稳定的双路输出。

    应用案例和使用建议


    AS-1WR3 系列适用于多种应用场景,例如:
    - 纯数字电路场合:由于其高效率和小体积,非常适合需要紧凑电源的数字电路。
    - 低频模拟电路场合:适用于对电源输出电压稳定性要求相对较低的应用。
    - 继电器驱动电路:可以为继电器提供可靠的直流电源。
    - 数据交换电路:为数据通信设备提供稳定的电源供应。
    使用建议:
    1. 推荐电路设计:在输入端和输出端各并联一颗滤波电容,以减少纹波噪声。
    2. 最小负载要求:为了确保高效运行,输出负载不能低于额定负载的 10%。可以考虑在输出端并联一个适当的假负载电阻。
    3. 启动注意事项:若输出端外接电容较大,应确保不会引起启动时的过流问题。

    兼容性和支持


    AS-1WR3 系列电源具有良好的兼容性,能够与多种电子元器件配合使用。厂商提供了全面的技术支持和维护服务,确保客户在使用过程中能够获得必要的帮助。

    常见问题与解决方案


    常见问题:
    1. 启动问题:如果在启动时出现过流问题,检查并适当减小外接电容的容量。
    2. 输出电压不稳定:检查输入电压是否在额定范围内,确保负载没有超过额定值。
    3. 过温保护:若频繁发生过温保护,可能是因为负载过高或散热不良,需调整负载或改善散热条件。
    解决方案:
    - 启动问题:根据手册推荐值选择合适容量的滤波电容。
    - 输出电压不稳定:检查输入电压是否在允许范围内,并适当调整负载。
    - 过温保护:降低负载或改善散热措施,确保电源模块在安全温度范围内运行。

    总结和推荐


    总体来看,AS-1WR3 系列 DC-DC 模块电源具有高效率、高可靠性、良好适应性以及小体积等显著优势。适合广泛应用于纯数字电路、低频模拟电路、继电器驱动电路和数据交换电路等场合。鉴于其出色的性能和稳定的表现,强烈推荐使用 AS-1WR3 系列电源。

A1515S-1WR3参数

参数
转换效率 90%
输入电压最大值 16.5V
特性 -
开关频率 100KHz
最大容性负载 330uF
输出电压组数 2
输出方式 隔离输出
输入电压最小值 13.5V
输出总功率 1W
输出电压 ±15V
输出电流最大值 ±34mA
类型 -
散热方式 自然散热
长*宽*高 19.5mm*6mm*10mm
通用封装 SIP
安装方式 板安装

A1515S-1WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

A1515S-1WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 A1515S-1WR3 A1515S-1WR3数据手册

A1515S-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
