URB2412YMD-6WR3

产品分类: DC-DC模块
产品描述: 470uF 输入电压:9-36VDC,输出电压:12V,输出电流:500/0mA,效率@满载:78/81% 250KHz 自然散热 81% 6W 500mA 12V 1 36V 9V 隔离输出 板安装 25.4mm*25.4mm*11mm
供应商型号: SG-URB2412YMD-6WR3
供应商: 云汉优选
标准整包数: 1

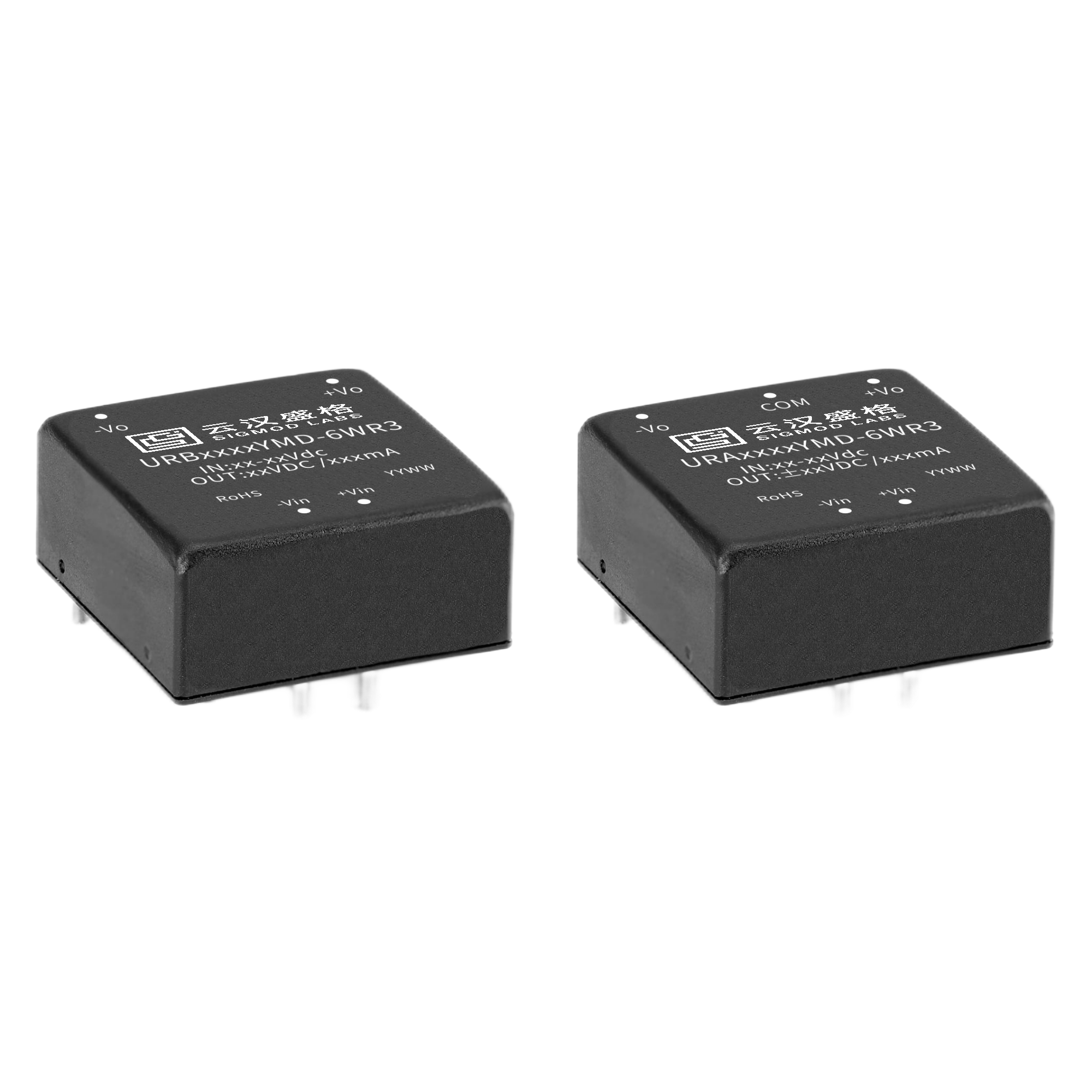

SIGMOD LABS/云汉盛格 DC-DC模块 URB2412YMD-6WR3

URB2412YMD-6WR3概述

    URBS-6WR3 & URAS-6WR3 系列 DC-DC 模块电源

    产品简介


    URBS-6WR3 & URAS-6WR3 系列是由上海云汉盛格科技有限公司生产的一系列高性能隔离稳压 DC-DC 模块电源。这些模块电源采用超小型 SIP-8 封装,提供单路输出,具有超宽电压输入范围(4:1),适用于4:1 输入电压范围内的多种应用。它们主要功能包括稳定电压输出、隔离功能、过载保护等,广泛应用于通信设备、仪器仪表和工业电子领域。

    技术参数


    1. 基本参数
    - 输入电压范围: 9.0-36.0VDC / 18-75.0VDC
    - 输出电压: 3.3V / ±3.3V, 5V / ±5V, 9V / ±9V, 12V / ±12V, 15V / ±15V, 24V / ±24V
    - 输出电流: 1350mA / 625mA (3.3V), 1200mA / 600mA (5V), 667mA / 333mA (9V), 500mA / 250mA (12V), 400mA / 200mA (15V), 250mA / 125mA (24V)
    - 纹波与噪声: 80mVp-p 至 130mVp-p
    - 效率: 76% 至 86%
    - 输入欠压保护: 9VDC (24V 系列), 18VDC (48V 系列)
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度: -40°C 至 +125°C
    - 绝缘电压: 1500VDC
    - 遥控功能: 支持远程控制
    - 短路保护: 自恢复
    2. 电气特性
    - 启动电压: 24V 系列: 9V, 48V 系列: 18V
    - 反射纹波电流: 50mA
    - 冲击电压: 24V 系列: 50VDC, 48V 系列: 100VDC
    - 开关频率: 300kHz (满载, 标称电压输入)
    3. 一般特性
    - 封装尺寸: 22.0 x 9.5 x 12.0 mm
    - 外壳材料: 黑色阻燃耐热塑料 (UL94 V-0)
    - 绝缘电阻: 1000 MΩ
    - 平均无故障时间: 1000 KHrs @ 25°C

    产品特点和优势


    1. 超宽输入电压范围:提供 4:1 输入电压范围,适用于不同的应用场景。
    2. 高效能和稳定性:高达 86% 的转换效率,满足 -40°C 至 +85°C 的工作温度。
    3. 远程控制功能:通过遥控脚 (Ctrl) 进行模块的开启和关闭,方便管理和调试。
    4. 保护功能齐全:具备输入欠压保护、输出短路保护和过流保护功能。
    5. 小体积和高成本效益:SIP-8 封装设计,便于嵌入各种紧凑设备中。

    应用案例和使用建议


    典型应用电路
    1. DC/DC 转换器:适用于需要高稳定性和高效率的应用场合,例如通信设备、工业自动化系统等。
    2. 通信设备:在通信网络中,用于供电和隔离,保障系统的可靠运行。
    3. 仪器仪表:在医疗、科研仪器中,提供稳定的电源供给,保证测量精度。
    使用建议
    - 启动注意事项:建议在启动时,负载不低于额定负载的 5%,以避免启动问题。
    - 负载平衡:对于双路输出模块,负载不平衡度应控制在 ±5% 以内,以保证性能符合标准。
    - 外部电容配置:根据需求调整输入和输出外接电容的容量,以减小纹波。

    兼容性和支持


    URBS-6WR3 & URAS-6WR3 系列电源模块具有广泛的兼容性,可用于不同输入电压的场合。此外,制造商提供详尽的技术支持和售后保障,以确保客户的顺利使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时模块无法启动 | 检查输入电压是否在规定范围内,确保负载不低于额定负载的 5%。 |
    | 输出电压不稳定 | 检查外部电容配置是否正确,增加或调整电容容量。 |
    | 模块过热 | 检查散热是否良好,确保模块工作环境温度在 -40°C 至 +85°C 范围内。 |

    总结和推荐


    URBS-6WR3 & URAS-6WR3 系列 DC-DC 模块电源凭借其高效能、高稳定性以及广泛的兼容性,在通信设备、仪器仪表和工业电子等领域中展现出显著的应用价值。该系列产品的小体积、低功耗以及丰富的保护功能使其在市场上具有很强的竞争优势。我们强烈推荐该产品给那些需要高性能、高可靠性的电源解决方案的用户。
    如有任何疑问或需求,欢迎联系上海云汉盛格科技有限公司的技术支持团队。

URB2412YMD-6WR3参数

参数
输出电压 12V
输出电流最大值 500mA
输出总功率 6W
转换效率 81%
散热方式 自然散热
最大容性负载 470uF
开关频率 250KHz
特性 输入电压:9-36VDC,输出电压:12V,输出电流:500/0mA,效率@满载:78/81%
输入电压最小值 9V
类型 -
输入电压最大值 36V
输出电压组数 1
输出方式 隔离输出
长*宽*高 25.4mm*25.4mm*11mm
安装方式 板安装

URB2412YMD-6WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

URB2412YMD-6WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 URB2412YMD-6WR3 URB2412YMD-6WR3数据手册

URB2412YMD-6WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
