首页  >  产品百科  >  URB1D12YMD-10WR3

URB1D12YMD-10WR3

产品分类: DC-DC模块
产品描述: 680uF 输入电压:40-160VDC,输出电压:12V,输出电流:833/0mA,效率@满载:87/89% 250KHz 自然散热 91% 10W 833mA 12V 1 160V 40V 隔离输出 板安装 25.4mm*25.4mm*11mm
供应商型号: SG-URB1D12YMD-10WR3
供应商: 云汉优选
标准整包数: 1

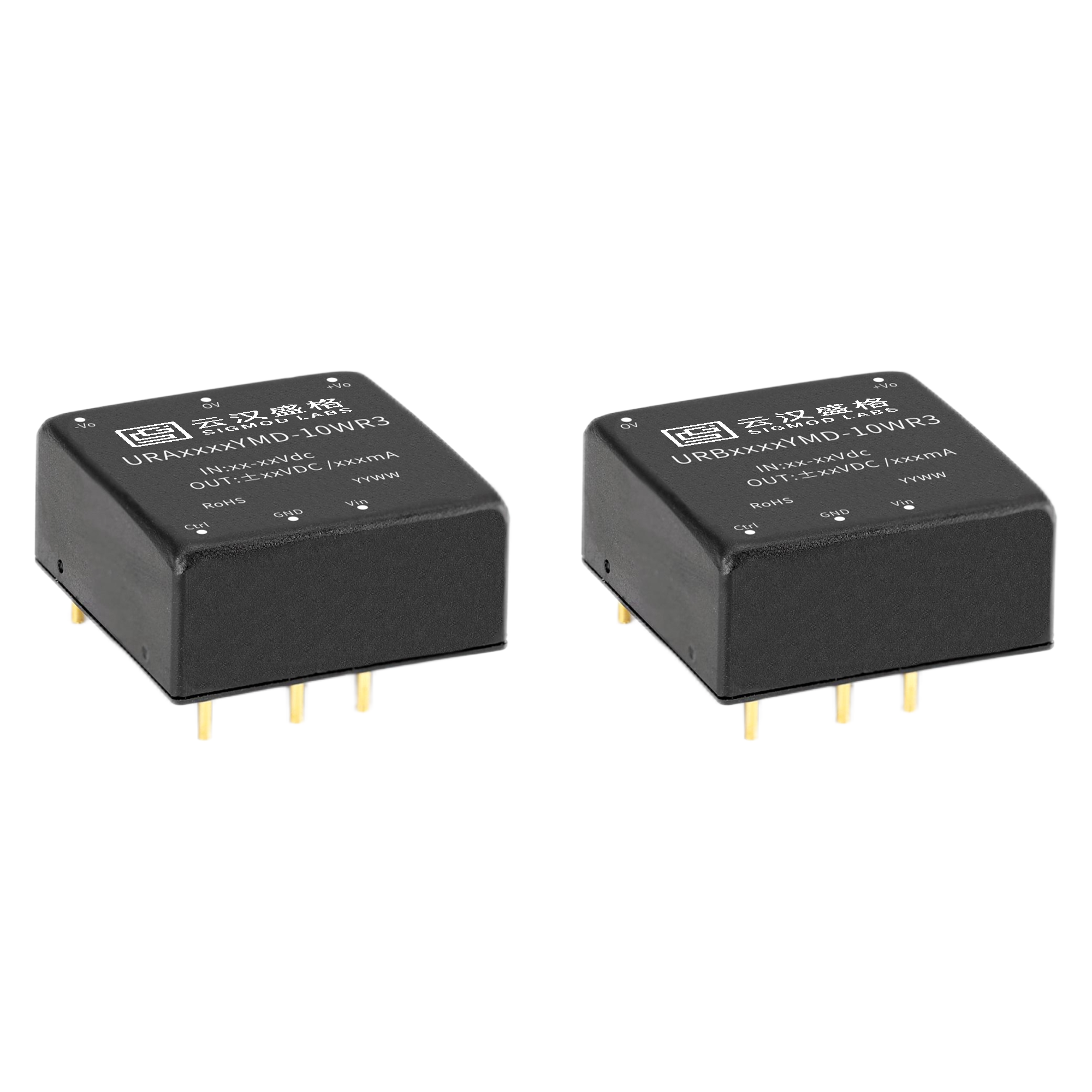

SIGMOD LABS/云汉盛格 DC-DC模块 URB1D12YMD-10WR3

URB1D12YMD-10WR3概述


    产品简介


    URBYMD-10WR3& URAYMD-10WR3 系列是一款高效、超宽电压输入范围的DC/DC转换器模块电源。这些产品具有10W的输出功率,适用于多种工业应用,如医疗、工控、电力、仪器仪表、通信和铁路等领域。其关键特点是能够接受广泛的输入电压范围,并保持高效率、高可靠性。

    技术参数


    - 输入电压范围: 4:1(例如:9-36VDC,18-75VDC,40-160VDC)
    - 输出电压/电流: 可选输出电压为3.3V至±24V,最大输出电流分别为2400mA、2000mA、833mA、667mA、416mA。
    - 纹波与噪声: 输出电压纹波不超过80mVp-p(满载情况)。
    - 最大容性负载: 电容负载范围在100μF至2500μF之间。
    - 效率: 最高达91%(典型值)。
    - 隔离电压: 1500VDC。
    - 工作温度范围: -40°C至+85°C。
    - 输入欠压保护: 自动检测并保护(具体阈值见产品型号表格)。
    - 启动时间: 1ms(典型值)。
    - 工作湿度范围: 5%至95%(无凝结)。
    - 开关频率: 250kHz(PWM模式)。
    - 封装尺寸: 25.4x25.4x11.0mm。

    产品特点和优势


    - 超宽输入电压范围: 能够处理不同的供电系统,适应多种场合。
    - 高效率: 91%的典型效率,减少能量损耗。
    - 隔离电压高: 1500VDC的隔离电压保证安全可靠的电源传输。
    - 快速启动: 1ms的快速启动时间,适应瞬态变化。
    - 良好的工作温度范围: 从-40°C到+85°C,适应极端环境。
    - 保护功能: 包括输入欠压保护、输出短路和过流保护。
    - 兼容RoHS标准: 符合环保要求。

    应用案例和使用建议


    应用案例
    - 医疗设备: 需要稳定电源供应,URBYMD-10WR3& URAYMD-10WR3可以在各种医疗环境中确保可靠的电力支持。
    - 工业自动化: 在工厂环境中,URBYMD-10WR3& URAYMD-10WR3可以为各种传感器和执行器提供稳定的电源。
    - 通信设备: 在通讯基站中,这些模块电源可用于各类设备,确保在不同输入电压情况下仍然能够稳定运行。
    使用建议
    - 在安装时,应确保外围电路符合推荐的参数,特别是滤波电容和电感的选择,以保证模块的稳定性。
    - 在启动时,务必确认输入电压在安全范围内,避免超负荷运行。
    - 注意环境温度的影响,特别是在极端温度条件下,适当降额使用。

    兼容性和支持


    URBYMD-10WR3& URAYMD-10WR3 系列提供了广泛的输入电压选择,并与其他常见的电源设备具有良好的兼容性。厂商提供详尽的技术文档和支持服务,用户可以通过技术支持团队获得相关的技术支持和维修服务。

    常见问题与解决方案


    - 问题1: 模块启动困难。
    - 解决方案: 检查输入电压是否在合适的范围内,确保所有外围元件都符合规格。

    - 问题2: 输出电压不稳定。
    - 解决方案: 检查负载是否稳定,尝试更换更高品质的电容和电感。

    - 问题3: 纹波和噪声过大。
    - 解决方案: 添加额外的滤波电容,并确保连接方式正确。

    总结和推荐


    URBYMD-10WR3& URAYMD-10WR3 系列DC/DC转换器凭借其超宽输入电压范围、高效率和强大的保护功能,使其成为多种应用场景的理想选择。考虑到其广泛的适用性和高性能表现,强烈推荐用于需要稳定电源供应的各类工业设备。

URB1D12YMD-10WR3参数

参数
类型 -
开关频率 250KHz
散热方式 自然散热
输出电压组数 1
输出方式 隔离输出
转换效率 91%
输出电压 12V
最大容性负载 680uF
输入电压最小值 40V
输出电流最大值 833mA
输入电压最大值 160V
输出总功率 10W
特性 输入电压:40-160VDC,输出电压:12V,输出电流:833/0mA,效率@满载:87/89%
长*宽*高 25.4mm*25.4mm*11mm
安装方式 板安装

URB1D12YMD-10WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

URB1D12YMD-10WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 URB1D12YMD-10WR3 URB1D12YMD-10WR3数据手册

URB1D12YMD-10WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 27.95
100+ ¥ 27.39
1000+ ¥ 26.84
库存: 500
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27.95
