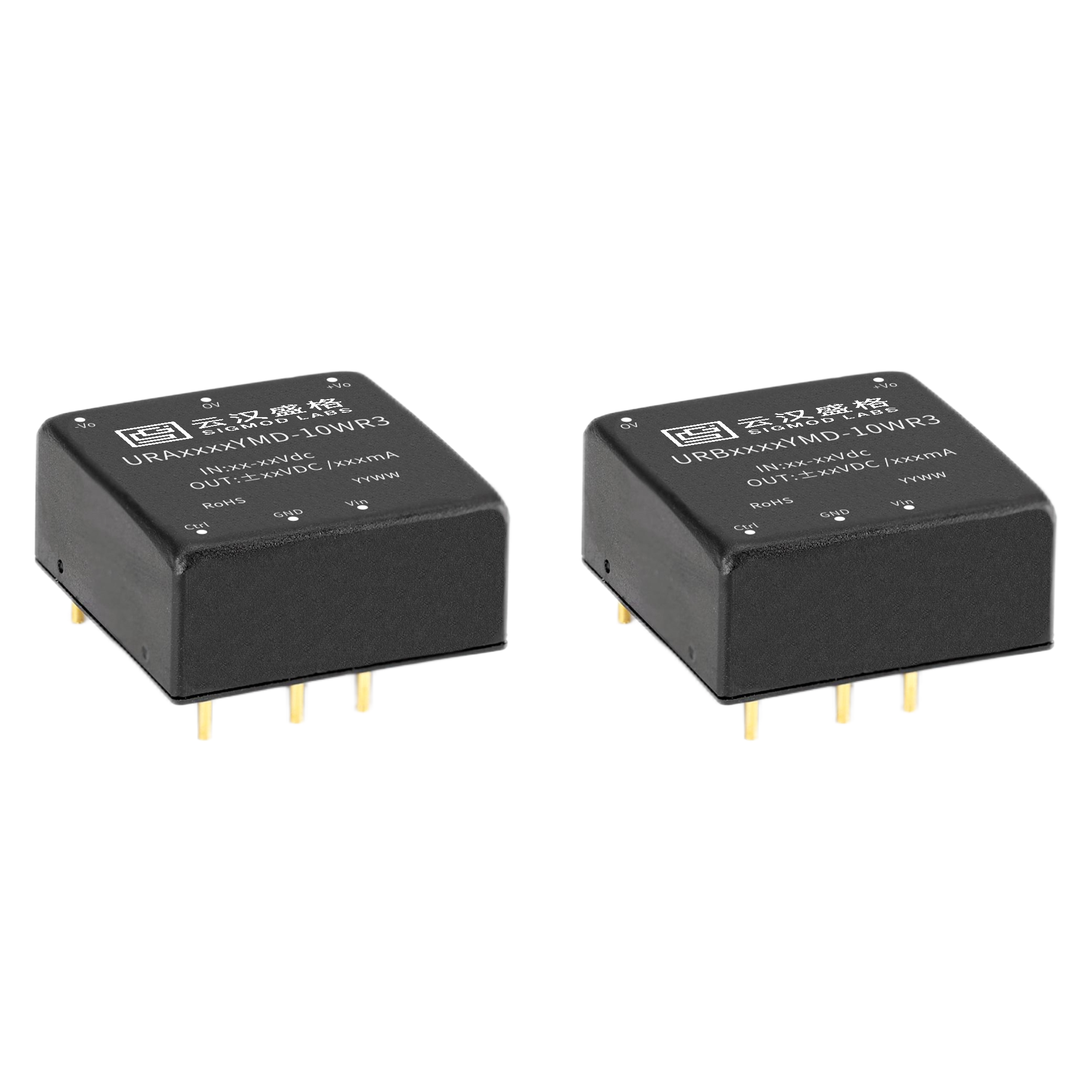

URB4805YMD-10WR3

产品分类: DC-DC模块
产品描述: 2200uF 输入电压:18-75VDC,输出电压:5V,输出电流:2000/0mA,效率@满载:81/83% 250KHz 自然散热 91% 10W 2A 5V 1 75V 18V 隔离输出 板安装 25.4mm*25.4mm*11mm
供应商型号: SG-URB4805YMD-10WR3
供应商: 云汉优选
标准整包数: 1
SIGMOD LABS/云汉盛格 DC-DC模块 URB4805YMD-10WR3

URB4805YMD-10WR3概述


    产品简介


    URBYMD-10WR3 & URAYMD-10WR3 系列 DC-DC 模块电源
    URBYMD-10WR3 和 URAYMD-10WR3 系列 DC-DC 模块电源是上海云汉盛格科技有限公司推出的一款高效能电源转换模块。这些模块主要应用于医疗、工控、电力、仪器仪表、通信、铁路等领域。该系列产品具备10W的输出功率,支持超宽范围的输入电压(4:1),并且能够实现隔离稳压单路/双路输出。采用DIP封装,具备高效率、低待机功耗、快速启动和宽温度范围等特点,适用于多种恶劣环境的应用场合。

    技术参数


    - 输出功率:10W
    - 输入电压范围:24VDC(9-36VDC)、48VDC(18-75VDC)、110VDC(40-160VDC)
    - 转换效率:高达91%
    - 隔离电压:1500Vdc
    - 待机功耗:0.036W(典型值)
    - 启动时间:1ms(典型值)
    - 工作温度范围:-40°C ~ +85°C
    - 输入保护:输入欠压、输出短路、过流保护
    - 输出电压精度:±1.0%(+Vo), ±2.0%(-Vo)
    - 纹波与噪声:≤80mVp-p(20MHz带宽)
    - 封装尺寸:25.4 x 25.4 x 11.0mm
    - 认证:RoHS

    产品特点和优势


    URBYMD-10WR3 和 URAYMD-10WR3 系列模块电源的主要特点如下:
    - 超宽范围输入:涵盖多种标准输入电压范围,适应各种不同的应用场景。
    - 高效率和低待机功耗:高效的能量转换能力和低待机功耗使它在能源效率上表现出色。
    - 快速启动和隔离电压:能够在短时间内启动,并提供良好的电气隔离,确保电路的安全性。
    - 广泛的温度适应性:-40°C 到 +85°C 的工作温度范围使其在极端环境中依然可靠。
    - 多重保护机制:内置多种保护功能,保障设备的安全运行。

    应用案例和使用建议


    URBYMD-10WR3 和 URAYMD-10WR3 系列模块电源适用于多种应用场景,例如医疗设备、工业控制设备、通信基站和轨道交通设备。为了保证最佳性能,需要注意以下几点使用建议:
    - 在实际应用中,可根据需求选择合适的输入电压和输出电压组合。
    - 在电路设计时,需要考虑输入电压的稳定性,以避免模块启动困难。
    - 选择适当的滤波电容和电感,确保输出电压稳定性和降低纹波。

    兼容性和支持


    URBYMD-10WR3 和 URAYMD-10WR3 系列模块电源与市场上多数的电路设计和标准具有良好的兼容性,便于集成到现有系统中。上海云汉盛格科技有限公司提供了详细的安装指南和技术支持,确保用户能够顺利地使用这些模块电源。如果在使用过程中遇到问题,可以联系技术支持部门获取帮助。

    常见问题与解决方案


    在使用过程中,用户可能会遇到以下问题:
    - 启动困难:确保输入电压在规定范围内,检查滤波电容是否正确选择。
    - 输出电压不稳定:检查负载情况和输入电压的稳定性,确保符合模块电源的要求。
    - 过热问题:确保良好的散热措施,避免长期过载使用。

    总结和推荐


    URBYMD-10WR3 和 URAYMD-10WR3 系列 DC-DC 模块电源以其高效能、宽输入范围、多重保护机制和宽工作温度范围成为众多应用领域的理想选择。该产品不仅在设计上具备优异性能,还在实际应用中展现出强大的适应性和可靠性。因此,强烈推荐这些模块电源给需要高性能电源转换解决方案的设计者和工程师们。
    如果您有任何疑问或需要进一步的技术支持,请联系上海云汉盛格科技有限公司的客服部门。

URB4805YMD-10WR3参数

参数
类型 -
输出电流最大值 2A
输入电压最大值 75V
输出电压组数 1
输出电压 5V
散热方式 自然散热
输出方式 隔离输出
开关频率 250KHz
输入电压最小值 18V
最大容性负载 2200uF
特性 输入电压:18-75VDC,输出电压:5V,输出电流:2000/0mA,效率@满载:81/83%
转换效率 91%
输出总功率 10W
长*宽*高 25.4mm*25.4mm*11mm
安装方式 板安装

URB4805YMD-10WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

URB4805YMD-10WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 URB4805YMD-10WR3 URB4805YMD-10WR3数据手册

URB4805YMD-10WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
