首页  >  产品百科  >  F2412S-1WR3

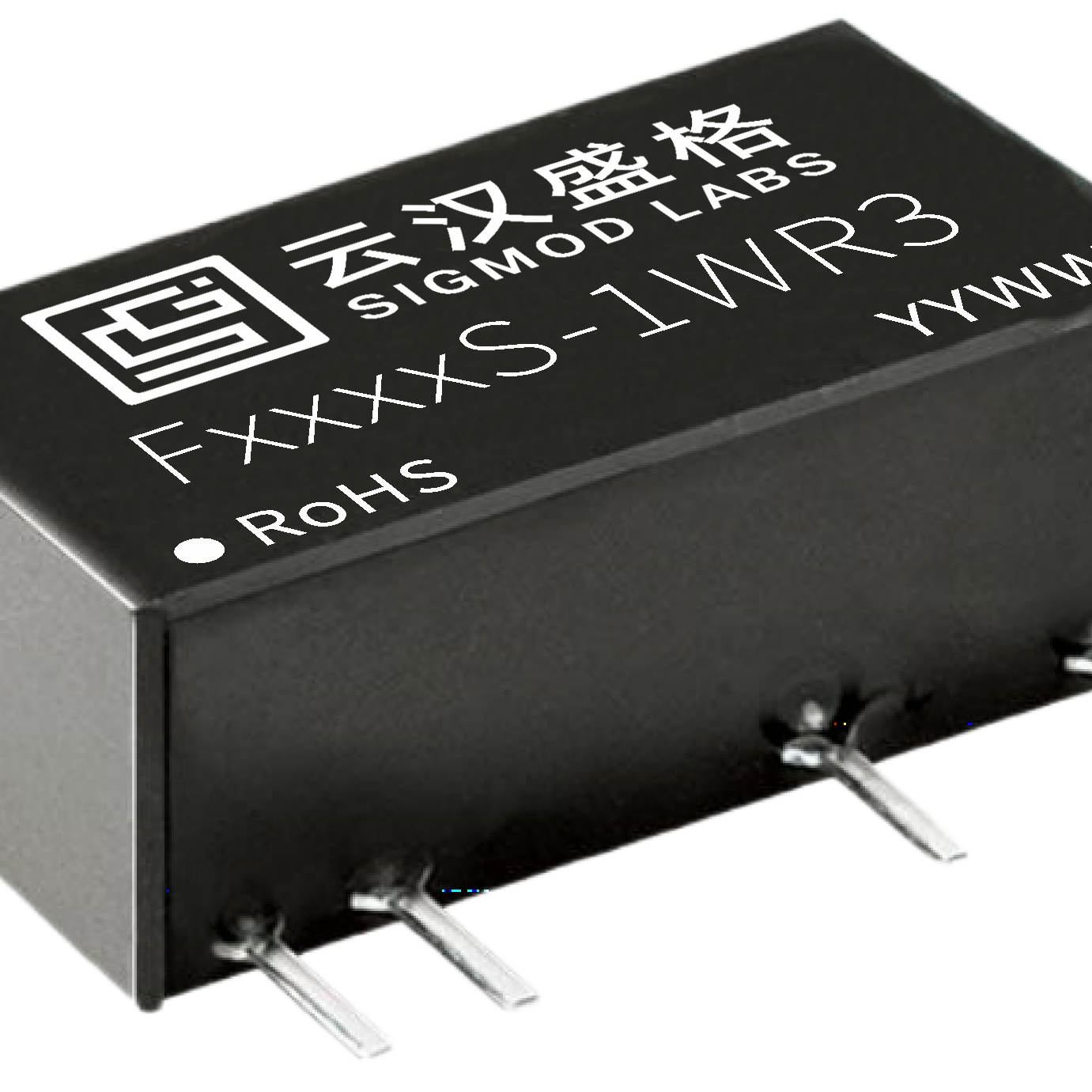

F2412S-1WR3

产品分类: DC-DC模块
产品描述: 560uF 输入电压:21.6-26.4VDC,输出电压:12V,输出电流:84/9mA,效率@满载:88/91% 100KHz 自然散热 90% 1W 84mA 12V 1 26.4V 21.6V 隔离输出 SIP 板安装 19.5mm*6mm*10mm
供应商型号: SG-F2412S-1WR3
供应商: 云汉优选
标准整包数: 1
SIGMOD LABS/云汉盛格 DC-DC模块 F2412S-1WR3

F2412S-1WR3概述

    FS-1WR3 系列 DC-DC 模块电源技术手册

    产品简介


    FS-1WR3 系列是由上海云汉盛格科技有限公司推出的小体积、高效率的微小功率 DC/DC 模块电源。该系列电源具有定电压输入、隔离非稳压单路输出的特点,广泛应用于纯数字电路、低频模拟电路、继电器驱动电路以及数据交换电路等场合。

    技术参数


    - 功率等级: 1W
    - 输入电压: 3.3VDC / 5VDC / 12VDC / 15VDC / 24VDC
    - 输出电压: 3.3V 至 24V
    - 输入电流:
    - 3.3VDC 输入系列: 378 mA (满载) / 8 mA (空载)
    - 5VDC 输入系列: 227 mA (满载) / 5 mA (空载)
    - 12VDC 输入系列: 93 mA (满载) / 2 mA (空载)
    - 15VDC 输入系列: 74 mA (满载) / 2 mA (空载)
    - 24VDC 输入系列: 46 mA (满载) / 1 mA (空载)
    - 反射纹波电流: 15 mA
    - 绝缘电压: 1500 VDC
    - 输出电压精度: ±15%
    - 纹波&噪声: 30 mVp-p (20 MHz 带宽)
    - 效率: 最高可达 90%
    - 工作温度: -40℃ ~ +85℃
    - 无故障时间 MTBF: ≥ 350 万小时
    - 封装尺寸: 19.50 x 6.0 x 10.0 mm
    - 输入滤波器类型: 电容滤波
    - 最小无故障间隔时间: MIL-HDBK-217F@25℃ 3.5X10^6 小时

    产品特点和优势


    1. 小型化设计: 采用小型 SIP 封装,便于安装和集成。
    2. 高效率: 最高可达 90%,减少能量损失。
    3. 高可靠性: 无故障时间长达 350 万小时,适用于长寿命需求。
    4. 易于集成: 国际标准引脚方式,方便与多种电路板配合使用。
    5. 隔离非稳压输出: 确保输入输出之间的电气隔离,提高系统稳定性。
    6. 过温保护: 自动过温保护及输出可持续短路保护,确保长时间稳定运行。
    7. 绿色环保: 符合 RoHS 标准,无铅无卤素。

    应用案例和使用建议


    - 典型应用: 用于纯数字电路、低频模拟电路、继电器驱动电路以及数据交换电路等。
    - 具体电路应用:
    - 在输入输出端连接电容滤波网络,以减小输入输出纹波。
    - 在输出端外接一定量的电容,但不宜过大,否则可能导致启动问题。
    - 对于纹波噪音要求较高的场合,推荐在输入端和输出端各并联一颗滤波电容。

    兼容性和支持


    - 兼容性: 支持多种输入电压,适用于广泛的电路设计。
    - 支持: 上海云汉盛格科技有限公司提供产品定制服务,具体细节请联系技术人员或市场人员。

    常见问题与解决方案


    1. Q: 如何选择合适的电容滤波值?
    - A: 参考表1,选择合适的电容值,以确保最佳性能。
    2. Q: 若输出负载过低怎么办?
    - A: 在输出端正负两极之间并联一个电阻,以确保最小负载达到额定负载的10%。
    3. Q: 如何确保产品长期稳定运行?
    - A: 确保供电电源的输出电压在规定范围内,避免过载使用。

    总结和推荐


    FS-1WR3 系列 DC-DC 模块电源以其高效率、高可靠性和易于集成等特点,非常适合用于各种电路板的设计。其小型化设计和绿色环保特性,使其在众多同类产品中脱颖而出。如果您正在寻找一种高性价比、高性能的电源解决方案,强烈推荐使用 FS-1WR3 系列。
    上海云汉盛格科技有限公司,致力于为您提供高品质、高可靠的电子元器件。通过不断的技术创新和服务优化,确保用户能够获得最佳的使用体验。

F2412S-1WR3参数

参数
输出方式 隔离输出
输出电压组数 1
输入电压最小值 21.6V
输入电压最大值 26.4V
输出电压 12V
最大容性负载 560uF
散热方式 自然散热
转换效率 90%
特性 输入电压:21.6-26.4VDC,输出电压:12V,输出电流:84/9mA,效率@满载:88/91%
类型 -
输出总功率 1W
开关频率 100KHz
输出电流最大值 84mA
长*宽*高 19.5mm*6mm*10mm
通用封装 SIP
安装方式 板安装

F2412S-1WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

F2412S-1WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 F2412S-1WR3 F2412S-1WR3数据手册

F2412S-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.98
100+ ¥ 5.74
500+ ¥ 5.65
1000+ ¥ 5.5
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.98
直接购买
加入购物车
