URB2412YMD-15WR3

产品分类: DC-DC模块
产品描述: 100uF 输入电压:9-36VDC,输出电压:12V,输出电流:1250/0mA,效率@满载:88/90% 250KHz 自然散热 91% 15W 1.25A 12V 1 36V 9V 隔离输出 板安装 25.4mm*25.4mm*11.8mm
供应商型号: SG-URB2412YMD-15WR3
供应商: 云汉优选
标准整包数: 1

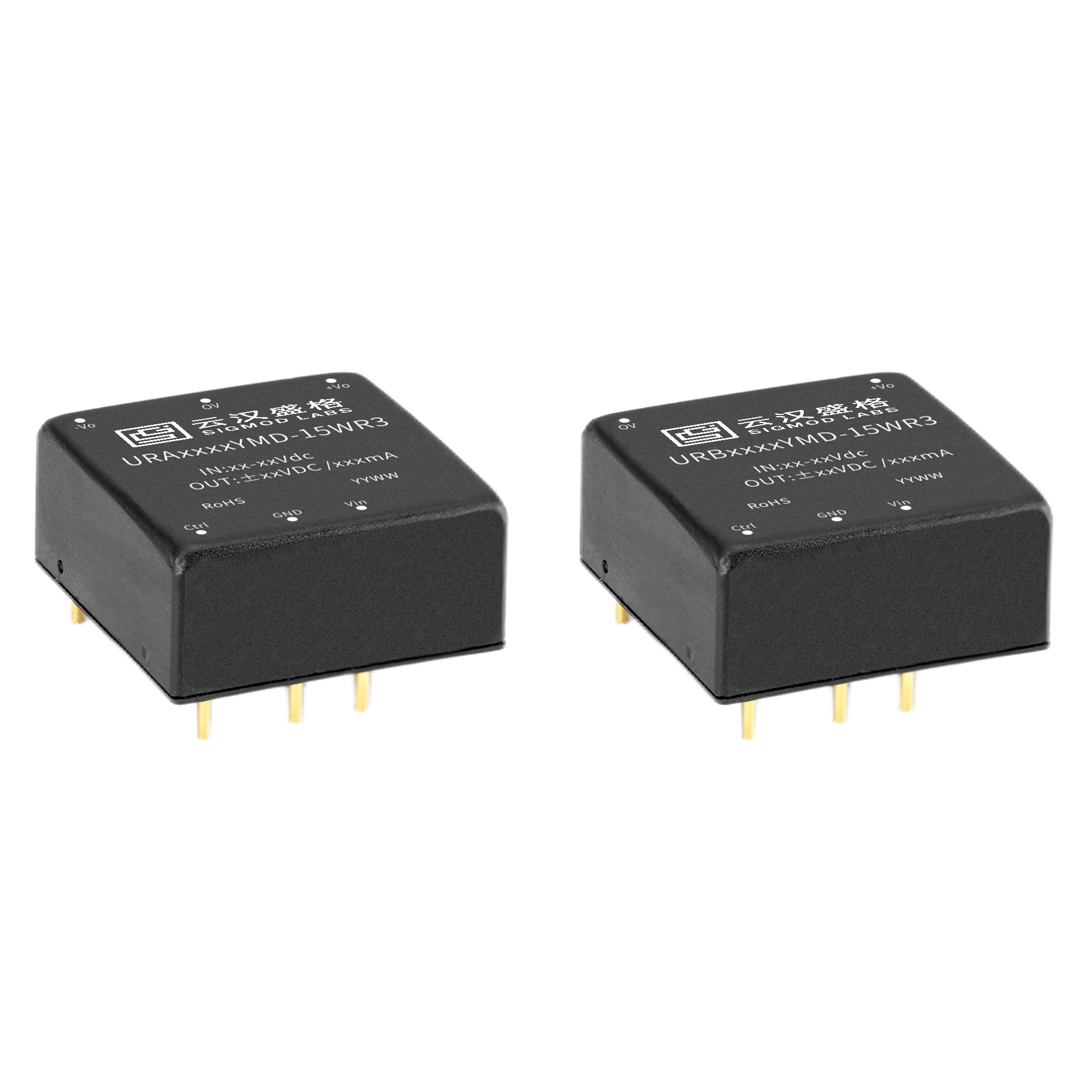

SIGMOD LABS/云汉盛格 DC-DC模块 URB2412YMD-15WR3

URB2412YMD-15WR3概述

    电子元器件技术手册:URBYMD-15WR3 & URAYMD-15WR3 系列 DC-DC 模块电源

    产品简介


    URBYMD-15WR3 和 URAYMD-15WR3 系列模块电源是一款高效能、高性能的 DC-DC 转换器,适用于工业、医疗、通信等多个领域的应用需求。这些模块以紧凑的 DIP 封装设计,结合高效的超宽电压输入范围(4:1)、高转换效率(91%)、优异的电气隔离性能(1500Vdc)以及卓越的温度适应能力(-40°C 至 +85°C),成为现代电子设备的理想选择。该系列模块还配备了多重保护功能,包括输入欠压保护、输出短路保护、过流保护和过压保护,确保长期运行的安全性和可靠性。

    技术参数


    以下是该系列产品的主要技术规格:
    | 参数名称 | 规格范围 | 单位 |
    |
    | 输出功率 | 15W
    | 输入电压范围 | 9-36VDC(单路输出)
    18-75VDC(双路输出)
    | 输出电压范围 | ±3.3V / ±5V / ±12V / ±15V / ±24V
    | 转换效率 | 91%(典型值) | % |
    | 隔离电压 | 1500Vdc | Vdc |
    | 待机功耗 | 0.036W | W |
    | 启动时间 | 1ms | ms |
    | 温度范围 | -40°C 至 +85°C | °C |
    | 输入保护 | 欠压保护、短路保护、过流保护
    其他技术特性包括:超低纹波噪声(50mVp-p @ 20MHz)、RoHS认证、高可靠性绝缘(绝缘电阻 ≥1000 MΩ)、以及国际标准引脚设计,便于 PCB 直插安装。

    产品特点和优势


    - 高效率与超宽电压输入范围:支持 4:1 的宽电压输入,简化电源系统设计。
    - 优异的电气性能:输出电压精度高,纹波和噪声水平低,适合对电源质量要求较高的应用场景。
    - 多种保护功能:具备全面的保护机制,涵盖输入欠压、输出短路、过流、过压保护,有效延长产品寿命。
    - 快速启动:典型启动时间为 1ms,非常适合需要快速响应的应用场合。
    - 可靠耐用:工作温度范围广,可适应恶劣环境,同时提供长达 2×10⁵ 小时的无故障间隔时间。
    - 环保与安全:符合 RoHS 标准,采用铝合金外壳,屏蔽电磁干扰。

    应用案例和使用建议


    该系列模块广泛应用于医疗设备、工业自动化、铁路信号系统和通信设备等领域。例如:
    - 在医疗设备中,由于对供电稳定性的苛刻要求,这些模块可通过其高效率和超低纹波特性确保设备正常运行。
    - 在通信领域,模块可以承受各种恶劣的环境温度,保障系统稳定性。
    使用建议:
    1. 为了进一步降低纹波和噪声,建议在外围电路中适当增加外部滤波电容(C1、C2、C3)。
    2. 若容性负载较大,确保总电容不超过产品标注的最大容性负载。
    3. 使用推荐的 EMC 滤波电路(如共模电感、压敏电阻等),以减少电磁干扰。

    兼容性和支持


    该系列模块与常见的 PCB 设计兼容,支持标准引脚布局。云汉盛格科技有限公司提供全面的技术支持和售后服务,包括产品咨询、技术支持和故障排查。

    常见问题与解决方案


    1. 模块无法正常启动
    原因:输入电压低于启动阈值或外部电容过大。
    解决方法:检查输入电压是否符合要求,减少外部电容至手册规定的最大值内。
    2. 输出电压不稳定
    原因:负载变化过大或外部接线不良。
    解决方法:优化负载匹配,并检查接线质量。
    3. 模块过热
    原因:长时间满载运行或散热不足。
    解决方法:增加散热措施或减小负载。

    总结和推荐


    URBYMD-15WR3 & URAYMD-15WR3 系列 DC-DC 模块电源以其高效能、高可靠性、宽输入范围和多功能保护机制,在众多应用中表现出色。无论是工业控制还是医疗设备领域,这些模块都能提供出色的性能支持。因此,我们强烈推荐此系列模块用于需要高性能电源解决方案的设计项目。

    本文由上海云汉盛格科技有限公司出品,更多详细信息请访问官网 www.ickey.cn/mp/ 或拨打技术支持电话:021-31029100-5545。

URB2412YMD-15WR3参数

参数
输出电压 12V
输入电压最大值 36V
输出电流最大值 1.25A
类型 -
散热方式 自然散热
特性 输入电压:9-36VDC,输出电压:12V,输出电流:1250/0mA,效率@满载:88/90%
输出电压组数 1
最大容性负载 100uF
输入电压最小值 9V
转换效率 91%
输出总功率 15W
输出方式 隔离输出
开关频率 250KHz
长*宽*高 25.4mm*25.4mm*11.8mm
安装方式 板安装

URB2412YMD-15WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

URB2412YMD-15WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 URB2412YMD-15WR3 URB2412YMD-15WR3数据手册

URB2412YMD-15WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 36.6
100+ ¥ 35.87
1000+ ¥ 35.15
库存: 500
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 36.6
