URA2412YMD-20WR3

产品分类: DC-DC模块
产品描述: 800uF 输入电压:9-36VDC,输出电压:±12V,输出电流:±833/0mA,效率@满载:86/88% 250KHz 自然散热 91% 20W ±833mA ±12V 2 36V 9V 隔离输出 板安装 25.4mm*25.4mm*11.8mm
供应商型号: SG-URA2412YMD-20WR3
供应商: 云汉优选
标准整包数: 1
SIGMOD LABS/云汉盛格 DC-DC模块 URA2412YMD-20WR3

URA2412YMD-20WR3概述


    产品简介

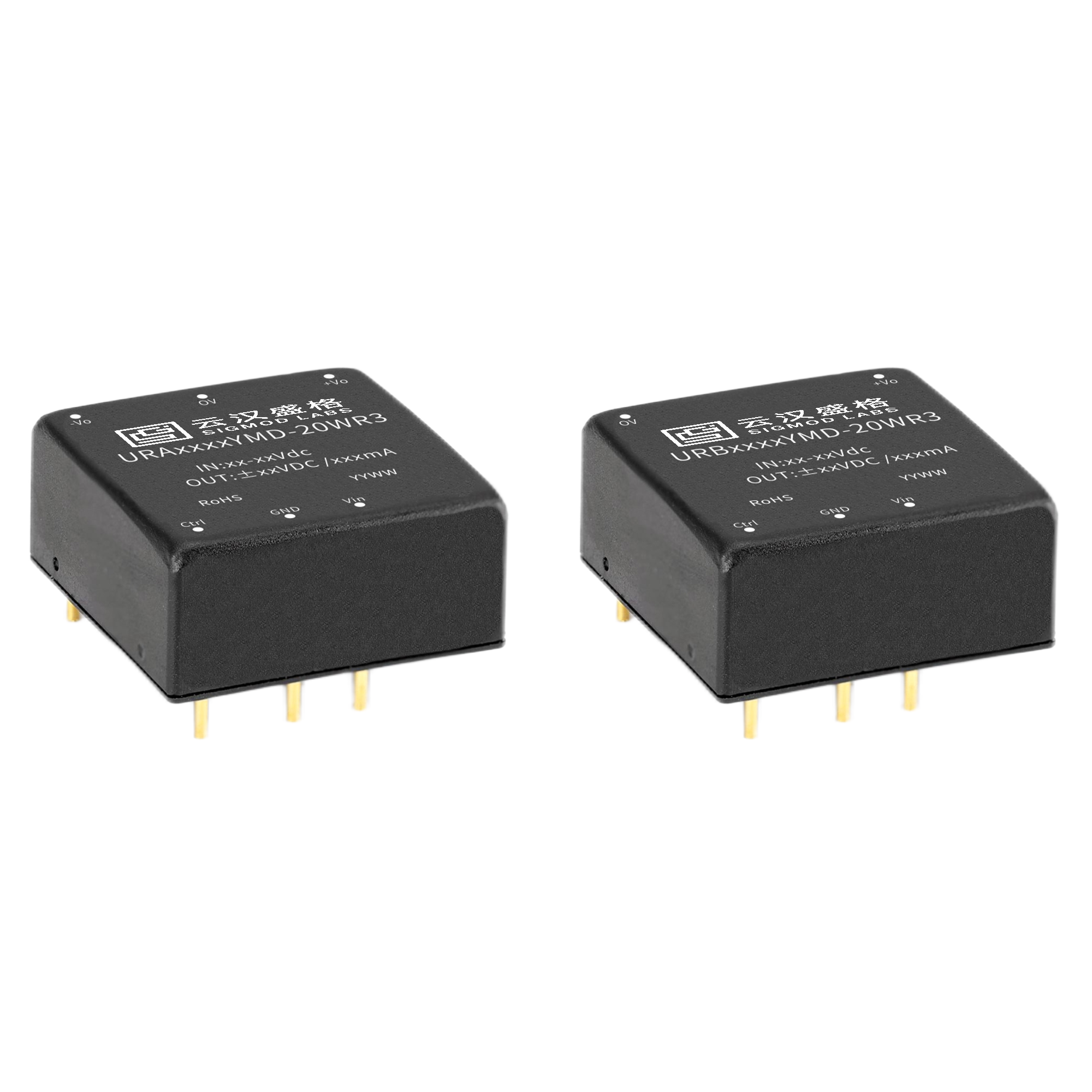

    URBYMD-20WR3 & URAYMD-20WR3 系列 DC-DC 模块电源 是一款高可靠性的隔离稳压单路/双路 DC-DC 电源模块。它采用了 DIP 封装,输入电压范围宽广,输出功率可达 20W,适用于多种严苛的应用环境。主要功能包括高效率转换、宽范围输入电压、输出短路保护、过流保护、过压保护等。该产品广泛应用于医疗设备、工业控制、电力系统、仪器仪表、通信设备和铁路等领域。

    技术参数


    - 输入电压范围:9-36V (24V 标称),18-75V (48V 标称)
    - 输出电压:±5V, ±9V, ±12V, ±15V, ±24V
    - 输出功率:20W
    - 转换效率:最高 91%
    - 隔离电压:1500Vdc
    - 待机功耗:0.036W(典型值)
    - 启动时间:1ms(典型值)
    - 工作温度范围:-40°C~+85°C
    - 输出纹波:≤80mVp-p(满载时)
    - 绝缘电阻:≥1000 MΩ(输入-输出)
    - 绝缘电压:1500Vdc(输入-输出)
    - 工作湿度:5%~95% RH(无凝结)

    产品特点和优势


    URBYMD-20WR3 & URAYMD-20WR3 系列 的主要特点是超宽电压输入范围(4:1)、高转换效率(最高 91%)、低待机功耗(0.036W)和超快速启动(1ms)。这些特性使得该模块电源非常适合于需要高稳定性和高可靠性的应用场景。其高隔离电压(1500Vdc)进一步提升了产品的安全性和可靠性。产品还具备全面的保护功能,包括输入欠压保护、输出短路保护、过流保护和过压保护,从而确保在复杂环境下的稳定运行。

    应用案例和使用建议


    典型应用
    1. 医疗设备:该电源模块由于其高可靠性,常用于医疗监护仪、呼吸机等关键医疗设备。
    2. 工业控制:在工业自动化控制系统中,该模块能够稳定地为传感器、执行器和其他控制单元供电。
    3. 电力系统:广泛应用于电力系统的监测、控制和通信设备。
    4. 铁路系统:铁路信号控制系统中,该模块可用于供电轨旁设备。
    使用建议
    1. 负载管理:为了确保最佳性能,建议在满载时使用适当的负载,以避免模块过热。
    2. 外部电容选择:如果需要进一步降低输入输出纹波,可以选择合适的外部电容。但在选择时,需要注意不要超过产品最大容性负载的规定。
    3. 散热管理:虽然模块内置有散热措施,但在高功率使用情况下仍需考虑外部散热方案,以确保长期稳定运行。

    兼容性和支持


    该产品与其他标准 DIP 封装的电子元器件和设备具有良好的兼容性。厂商提供了详细的技术文档和测试指南,有助于客户更好地理解和使用该产品。同时,云汉盛格科技有限公司提供了一定的技术支持和维护服务,以帮助客户解决在使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:模块启动时间长。
    解决办法:检查输入电压是否符合规范,确认负载是否过重。
    2. 问题:输出电压不稳定。
    解决办法:检查输入电压波动是否过大,确保负载变化范围在允许范围内。
    3. 问题:纹波噪声大。
    解决办法:增加输出电容或选择更好的外部电容以减小纹波。

    总结和推荐


    综上所述,URBYMD-20WR3 & URAYMD-20WR3 系列 在各项性能指标和应用场景上表现出色。其高转换效率、宽输入电压范围、低待机功耗、快速启动时间和多种保护功能使其成为一种高性能、高可靠性的电源模块。基于其广泛的应用范围和优良的性能表现,我们强烈推荐使用此系列产品。不过,在具体应用中,仍需结合实际情况,遵循厂家提供的使用指南,以充分发挥其性能优势。

URA2412YMD-20WR3参数

参数
开关频率 250KHz
输入电压最小值 9V
类型 -
输出总功率 20W
输出电压组数 2
特性 输入电压:9-36VDC,输出电压:±12V,输出电流:±833/0mA,效率@满载:86/88%
输出电压 ±12V
散热方式 自然散热
最大容性负载 800uF
转换效率 91%
输入电压最大值 36V
输出方式 隔离输出
输出电流最大值 ±833mA
长*宽*高 25.4mm*25.4mm*11.8mm
安装方式 板安装

URA2412YMD-20WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

URA2412YMD-20WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 URA2412YMD-20WR3 URA2412YMD-20WR3数据手册

URA2412YMD-20WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 40.2
100+ ¥ 39.4
1000+ ¥ 38.61
库存: 500
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 40.2
直接购买
加入购物车
