URB2424YMD-20WR3

产品分类: DC-DC模块
产品描述: 500uF 输入电压:9-36VDC,输出电压:24V,输出电流:833/0mA,效率@满载:86/88% 250KHz 自然散热 91% 20W 833mA 24V 1 36V 9V 隔离输出 板安装 25.4mm*25.4mm*11.8mm
供应商型号: SG-URB2424YMD-20WR3
供应商: 云汉优选
标准整包数: 1

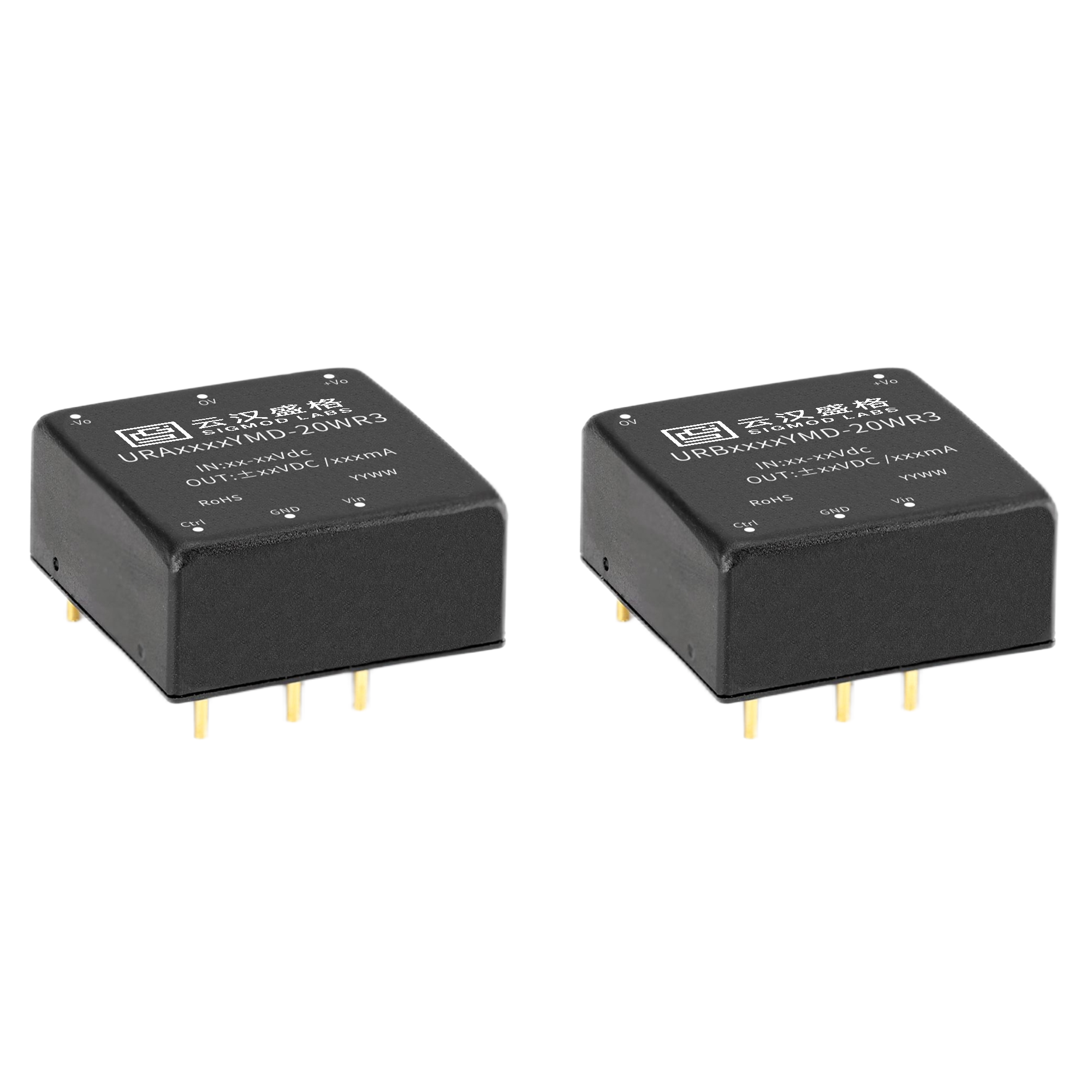

SIGMOD LABS/云汉盛格 DC-DC模块 URB2424YMD-20WR3

URB2424YMD-20WR3概述


    产品简介


    URBYMD-20WR3 & URAYMD-20WR3 系列 DC-DC 模块电源 是一种高性能的电源转换模块,主要用于需要稳定直流电压的场合。该系列产品具有超宽电压输入范围,适用于医疗、工控、电力、仪器仪表、通信、铁路等多个领域。其输出功率为20W,转换效率高达91%,隔离电压达到1500Vdc,能够在极端环境下稳定运行。

    技术参数


    - 输出功率: 20W
    - 输入电压范围: 4:1超宽电压输入(例如:24VDC输入范围为9-36VDC)
    - 转换效率: 91%
    - 隔离电压: 1500Vdc
    - 待机功耗: 0.036W(典型值)
    - 启动时间: 1mS(典型值)
    - 工作温度范围: -40°C ~ +85°C
    - 电气保护: 输入欠压保护、输出短路保护、过流保护、过压保护
    - 兼容标准: RoHS
    - 封装: DIP封装
    - 输入滤波器类型: PI型
    - 引脚功能: PCB板直插安装,输入正负极、输出正极、控制端等

    产品特点和优势


    - 超宽电压输入: 支持多种输入电压范围,能够适应不同的应用需求。
    - 高转换效率: 达到91%,降低了能耗。
    - 超低待机功耗: 仅为0.036W,提高了能源利用率。
    - 快速启动: 启动时间为1ms,能够迅速响应各种应用场景。
    - 全面保护机制: 内置输入欠压保护、输出短路保护、过流保护和过压保护功能,确保产品安全可靠。
    - 优异的环境适应性: 能够在-40°C至+85°C的温度范围内正常工作,符合国际RoHS标准。

    应用案例和使用建议


    - 应用案例:
    - 医疗设备: 在医院的手术室、监护仪等医疗设备中,稳定的电源供应至关重要。URBYMD-20WR3 & URAYMD-20WR3 系列电源模块可以确保设备在高压或低压情况下稳定工作。
    - 工业自动化: 在自动化生产线中,控制系统和传感器需要稳定的电源支持。这些模块可以提供可靠的直流输出,减少意外停机的风险。

    - 使用建议:
    - 在设计电路时,应注意输入电压范围和负载要求,确保输入电压在允许范围内且负载不超过最大容性负载。
    - 对于高纹波和噪声敏感的应用场景,可以在输入输出端添加外部电容,以降低纹波和噪声水平。

    兼容性和支持


    - 兼容性: 该模块采用国际标准引脚设计,适合PCB板直插安装,方便与其他电子元器件兼容使用。
    - 支持和维护: 上海云汉盛格科技有限公司提供技术支持和售后服务,帮助客户解决在使用过程中遇到的问题。

    常见问题与解决方案


    - Q: 如何确定输入电压范围?
    - A: 查看产品型号对应的输入电压范围表,选择合适的输入电压。

    - Q: 如何处理模块启动时的纹波问题?
    - A: 在输出端添加适当的外部电容,如C2、C3等,可以有效降低纹波和噪声水平。

    总结和推荐


    URBYMD-20WR3 & URAYMD-20WR3 系列DC-DC模块电源以其出色的性能和广泛的应用范围,成为市场上的一款优秀产品。其超宽电压输入、高效能转换、全面的保护机制以及良好的环境适应性,使其在医疗、工控、电力等领域具备强大的竞争力。强烈推荐给需要稳定直流电源的工程师和设计师们。

URB2424YMD-20WR3参数

参数
特性 输入电压:9-36VDC,输出电压:24V,输出电流:833/0mA,效率@满载:86/88%
输入电压最大值 36V
输出电流最大值 833mA
输出电压 24V
输出电压组数 1
输出方式 隔离输出
最大容性负载 500uF
输入电压最小值 9V
输出总功率 20W
开关频率 250KHz
类型 -
散热方式 自然散热
转换效率 91%
长*宽*高 25.4mm*25.4mm*11.8mm
安装方式 板安装

URB2424YMD-20WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

URB2424YMD-20WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 URB2424YMD-20WR3 URB2424YMD-20WR3数据手册

URB2424YMD-20WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
