VRB1205YMD-6WR3

产品分类: DC-DC模块
产品描述: 1000uF 输入电压:9-18VDC,输出电压:5V,输出电流:1200/0mA,效率@满载:79/81% 250KHz 自然散热 91% 6W 1.2A 5V 1 18V 9V 隔离输出 板安装 31.8mm*20.3mm*12mm
供应商型号: SG-VRB1205YMD-6WR3
供应商: 云汉优选
标准整包数: 1

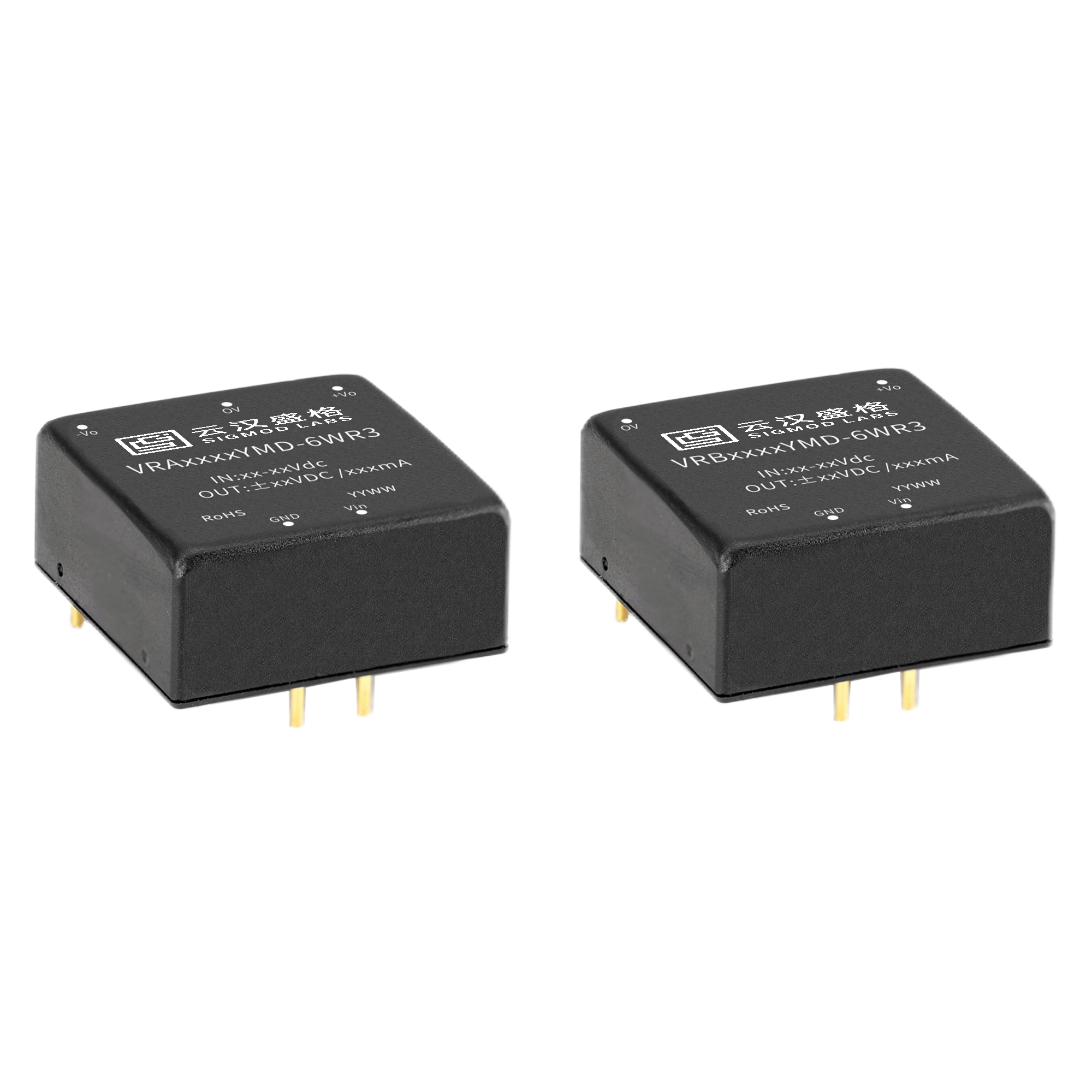

SIGMOD LABS/云汉盛格 DC-DC模块 VRB1205YMD-6WR3

VRB1205YMD-6WR3概述

    电子元器件产品技术手册

    产品简介


    VRBYMD-6WR3 & VRAYMD-6WR3 系列 是一款适用于多种应用场景的 DC-DC 模块电源,其产品类型包括超宽电压输入的隔离稳压单路/双路 DC/DC 模块电源。这些电源主要用于医疗、工控、电力、仪器仪表、通信、铁路等领域,具备高效能、高可靠性和广泛的工作温度范围等优势。

    技术参数


    - 输入电压范围:2:1 超宽电压输入(9-75VDC)
    - 输出功率:6W
    - 转换效率:高达 91%(典型值)
    - 隔离电压:1500Vdc
    - 待机功耗:0.036W(典型值)
    - 启动时间:1ms(典型值)
    - 工作温度范围:-40°C~+85°C
    - 输入欠压保护:自动保护功能
    - 输出保护:包括过压、过流、短路保护功能
    - 国际标准引脚:PCB 板直插安装
    - RoHS 认证:符合环保要求

    产品特点和优势


    VRBYMD-6WR3 & VRAYMD-6WR3 系列 的特点和优势体现在以下几个方面:
    1. 超宽输入电压范围:能够适应不同的供电环境,提高了系统的灵活性。
    2. 高效的转换效率:高达 91%,降低了能源消耗,节省了成本。
    3. 隔离电压高:1500Vdc 的隔离电压增强了产品的安全性。
    4. 快速启动:1ms 启动时间,适用于需要快速响应的应用场合。
    5. 工作温度范围广:从 -40°C 到 +85°C,能够在极端环境下正常工作。
    6. 多功能保护:具备输入欠压、输出过压、过流、短路等多种保护功能,延长了产品的使用寿命。

    应用案例和使用建议


    该系列产品在以下领域有着广泛应用:
    - 医疗设备:稳定可靠的电源供应,确保设备正常运行。
    - 工业自动化:高效率和广温度范围适应复杂的工作环境。
    - 电力系统:提供稳定的电力供应,确保系统的可靠性。
    使用建议:
    1. 在设计电源电路时,应考虑使用符合规格的输入滤波器,如 PI 型输入滤波器。
    2. 注意选择合适的电容负载,以避免影响电源的正常启动和工作。

    兼容性和支持


    该产品具有良好的兼容性,可与市面上主流的电子元器件和其他设备配合使用。厂商提供详细的安装指南和技术支持,以帮助客户更好地理解和使用产品。

    常见问题与解决方案


    1. 问题:电源无法启动
    - 解决方案:检查输入电压是否在允许的范围内,确认电路连接正确无误。
    2. 问题:输出电压不稳定
    - 解决方案:检查外部负载是否超出推荐范围,调整外部电路以稳定输出电压。
    3. 问题:输出纹波较大
    - 解决方案:检查输出端的滤波电路,适当增加输出滤波电容,以减少纹波。

    总结和推荐


    总体来说,VRBYMD-6WR3 & VRAYMD-6WR3 系列 以其高效、稳定、可靠的特点,在众多应用场景中表现出色。无论是医疗设备、工业自动化还是电力系统,都能发挥重要作用。鉴于其出色的性能和广泛的应用范围,强烈推荐在设计中采用这款 DC-DC 模块电源。

VRB1205YMD-6WR3参数

参数
输出总功率 6W
转换效率 91%
散热方式 自然散热
开关频率 250KHz
特性 输入电压:9-18VDC,输出电压:5V,输出电流:1200/0mA,效率@满载:79/81%
输出电流最大值 1.2A
输出电压组数 1
最大容性负载 1000uF
输入电压最小值 9V
类型 -
输出电压 5V
输出方式 隔离输出
输入电压最大值 18V
长*宽*高 31.8mm*20.3mm*12mm
安装方式 板安装

VRB1205YMD-6WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

VRB1205YMD-6WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 VRB1205YMD-6WR3 VRB1205YMD-6WR3数据手册

VRB1205YMD-6WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 19.97
100+ ¥ 19.77
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.97
