首页  >  产品百科  >  URB2412YMD-20WR3

URB2412YMD-20WR3

产品分类: DC-DC模块
产品描述: 1600uF 输入电压:9-36VDC,输出电压:12V,输出电流:1667/0mA,效率@满载:86/88% 250KHz 自然散热 91% 20W 1.667A 12V 1 36V 9V 隔离输出 板安装 25.4mm*25.4mm*11.8mm
供应商型号: SG-URB2412YMD-20WR3
供应商: 云汉优选
标准整包数: 1

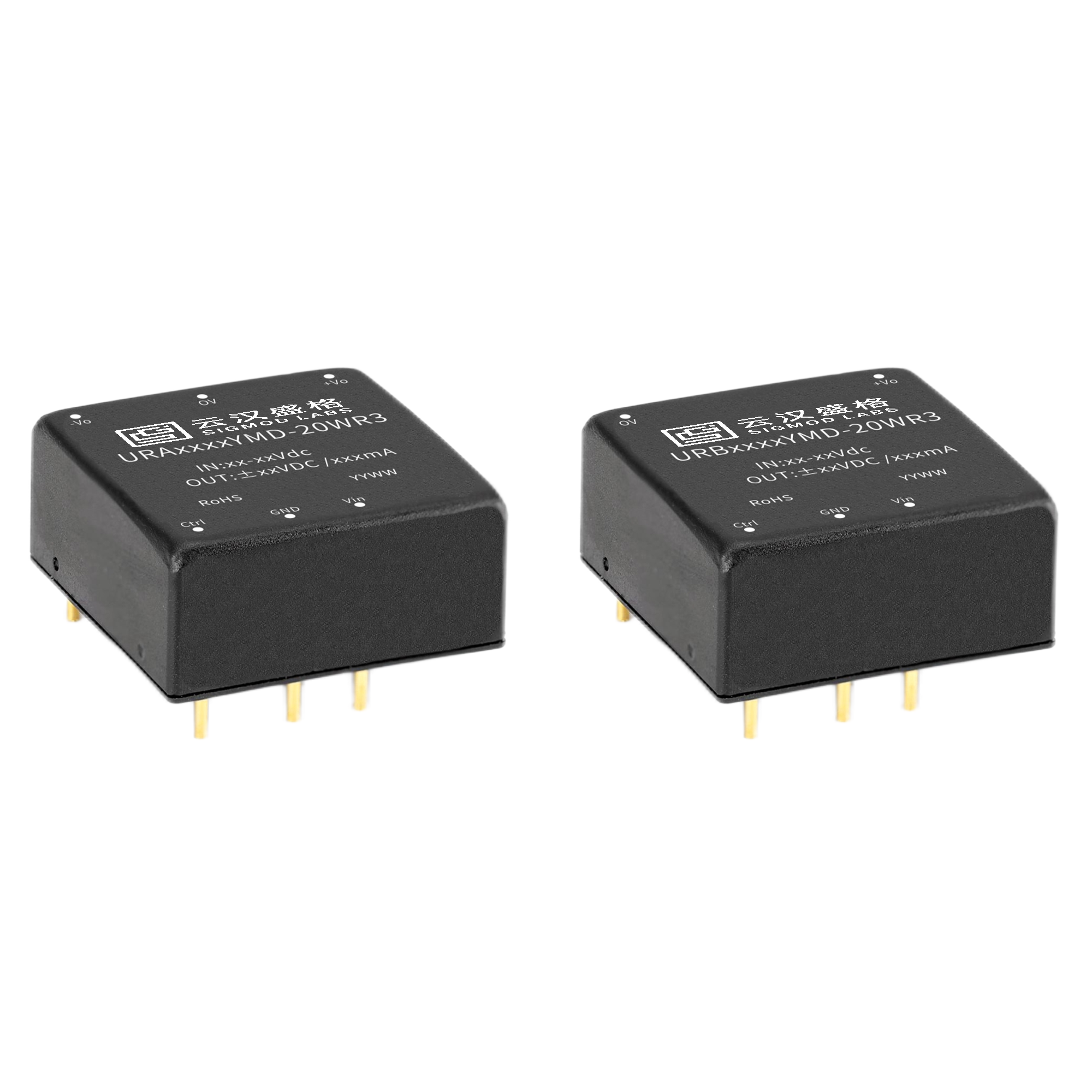

SIGMOD LABS/云汉盛格 DC-DC模块 URB2412YMD-20WR3

URB2412YMD-20WR3概述


    产品简介


    URBYMD-20WR3 和 URAYMD-20WR3 系列电子元器件是一种高功率、超宽电压输入的 DC/DC 模块电源,适用于广泛的工业和应用领域。这些模块采用 DIP 封装,具有高转换效率、宽输入电压范围和优异的电气特性,能够满足医疗、工控、电力、仪器仪表、通信、铁路等多个行业的需求。

    技术参数


    - 输出功率:20W
    - 输入电压范围:4:1 宽电压输入范围(9-36VDC 或 18-75VDC)
    - 转换效率:高达 91%
    - 隔离电压:1500Vdc
    - 待机功耗:0.036W
    - 启动时间:1ms
    - 工作温度范围:-40°C 到 +85°C
    - 输入保护:欠压保护、过流保护、短路保护
    - 纹波与噪声:最高 80mVp-p(5%~100%负载下)
    - 封装尺寸:25.4x25.4x11.8mm(DIP 封装)

    产品特点和优势


    URBYMD-20WR3 和 URAYMD-20WR3 系列 DC/DC 模块电源的主要优势如下:
    1. 超宽电压输入范围:4:1 宽电压输入,使该模块能够在多种电源环境中稳定运行。
    2. 高转换效率:高达 91%,最大限度地提高能效。
    3. 低待机功耗:仅为 0.036W,有利于节能和延长电池寿命。
    4. 快速启动:仅需 1ms,适合对响应时间要求高的应用场景。
    5. 强保护机制:具备输入欠压保护、过流保护、短路保护等多重安全措施。
    6. 低纹波与噪声:有效减小干扰,保证输出稳定性。
    7. 金属外壳:提供良好的散热效果和防护能力。

    应用案例和使用建议


    应用案例
    这些模块广泛应用于医疗设备、工业控制系统、电力设备、测量仪器、通信设备和轨道交通等场合。例如,在医疗设备中,这类电源可以为敏感的电子设备提供稳定的供电,确保设备正常运行。
    使用建议
    - 在选择合适的输入电压范围时,要确保不超过产品所能承受的最大电压。
    - 为了进一步减小输入输出纹波,可以适当增加外部电容(如 C1、C2、C3),但需要确保总容量不超过产品的最大容性负载。
    - 在使用过程中,应注意负载调整率和纹波&噪声要求,确保输出电压稳定。

    兼容性和支持


    这些模块与其他标准 DC/DC 电源系统兼容,便于集成到现有系统中。制造商提供了详尽的技术支持,包括应用指南和常见问题解答,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:电源无法启动
    - 解决办法:检查输入电压是否在允许范围内,并确认负载是否超过最大容性负载。
    2. 问题:输出电压不稳定
    - 解决办法:检查负载调整率,确保在规定的负载范围内使用。必要时,增加外部电容以减小纹波和噪声。
    3. 问题:纹波&噪声过高
    - 解决办法:使用双绞线连接示波器进行纹波&噪声测试,并确保使用的外部电容符合手册中的要求。

    总结和推荐


    URBYMD-20WR3 和 URAYMD-20WR3 系列 DC/DC 模块电源凭借其高效率、宽输入范围和丰富的保护机制,成为许多工业应用的理想选择。特别是在那些对电源稳定性、体积和功耗都有较高要求的应用中,这些模块表现出色。强烈推荐给对电源需求较高的设计师和工程师。
    请注意,用户应遵循技术手册中的规范和参数进行设计,以充分利用产品的优势,并避免潜在的风险。

URB2412YMD-20WR3参数

参数
输出方式 隔离输出
输出电压 12V
输出电流最大值 1.667A
输出总功率 20W
输入电压最小值 9V
输出电压组数 1
散热方式 自然散热
最大容性负载 1600uF
特性 输入电压:9-36VDC,输出电压:12V,输出电流:1667/0mA,效率@满载:86/88%
类型 -
转换效率 91%
输入电压最大值 36V
开关频率 250KHz
长*宽*高 25.4mm*25.4mm*11.8mm
安装方式 板安装

URB2412YMD-20WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

URB2412YMD-20WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 URB2412YMD-20WR3 URB2412YMD-20WR3数据手册

URB2412YMD-20WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 38.76
100+ ¥ 37.98
1000+ ¥ 37.23
库存: 500
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 38.76
