GT4428DTR

产品分类: 栅极电源驱动器
厂牌: XBLW/芯伯乐
产品描述:
供应商型号: 14M-GT4428DTR SOP-8
供应商: 云汉优选
标准整包数: 1
XBLW/芯伯乐 栅极电源驱动器 GT4428DTR

GT4428DTR概述

    XBLW GT4428 双通道 2A 超高速功率开关驱动器

    产品简介


    XBLW GT4428 是一款专为功率开关系列设计的双通道超高速功率开关驱动器。这款驱动器能够提供精确匹配的上升时间和下降时间,确保在对功率开关的栅极进行充电和放电时的高效能表现。产品广泛应用于多种场合,例如交换式电源、开关变换器、脉冲发生器等,特别是适用于需要高频响应和大电流驱动的应用环境。

    技术参数


    | 参数 | 规格 |

    | 电源电压 (VCC) | 4.5V ~ 25V |
    | 输入电压 (VIN) | -10V ~ VCC+0.3V |
    | 最大输入电压 | 5V |
    | 输出峰值电流 | 2A |
    | 工作温度范围 | -40℃ ~ 125℃ |
    | 上升时间 (tR) | < 30ns |
    | 下降时间 (tF) | < 30ns |
    | 开通延时 (tON) | 70ns |
    | 关断延时 (tOFF) | 70ns |

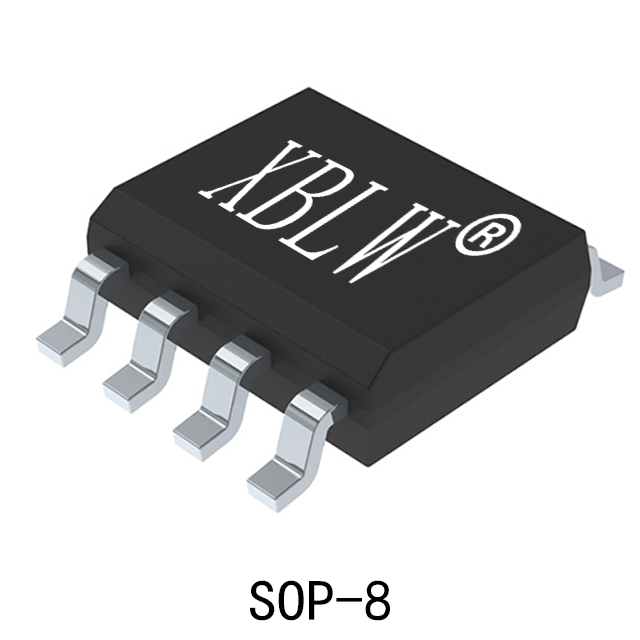

    | 封装形式 | SOP-8 |
    | 产品型号 | GT4428DTR |

    产品特点和优势


    1. 锁存保护:GT4428 可承受高达 500mA 的反向电流而不受损坏。
    2. 低至-10V 的输入逻辑保护:提供出色的输入电压保护。
    3. 输出阻抗低:确保稳定的输出电压。
    4. 双通道集成:每个通道提供 2A 峰值电流,适合多种功率驱动需求。
    5. 高抗静电能力:端子具有 2.0kV ESD 保护。
    6. 宽温度范围:适应严苛的工业应用环境。
    7. 传播延时短:40ns 的传播延时提升了系统的响应速度。

    应用案例和使用建议


    GT4428 在交换式电源、开关变换器和脉冲发生器等领域得到广泛应用。具体使用时,应注意以下几点:
    1. 电源稳定性:在设计中使用大容值的电解电容,并添加低 ESR/ESL 的陶瓷电容,以提高 VCC 的稳定性。
    2. 输出端布局:设计时应将输出端口尽可能靠近 MOSFET 的栅极,从而减少干扰。
    3. 接地策略:优化接地布局,将 MOSFET 栅极充放电回路限制在小范围内,并采用星点接地方式,以减少噪声耦合。
    4. 信号和电源回路分离:保持输出和输入信号分离,避免互相干扰。

    兼容性和支持


    GT4428 采用标准的 SOP-8 封装,与其他常见的 SMD 组件兼容。深圳芯伯乐电子有限公司提供全面的技术支持和服务,确保用户能够在使用过程中获得及时的帮助。

    常见问题与解决方案


    1. Q: 如何避免因反向电流造成的损坏?
    A: 建议设计时加入额外的保护电路,例如限流电阻,以限制反向电流的强度。
    2. Q: 如何确保 VCC 的稳定性?
    A: 使用大容值电解电容并添加低 ESR/ESL 的陶瓷电容,同时将这些电容尽可能接近 VCC 和 GND 点。
    3. Q: 输出波形不平整怎么办?
    A: 在 OUT 端增加外部电阻,有助于减小波形的波动,确保输出信号的稳定。

    总结和推荐


    综上所述,XBLW GT4428 是一款高性价比、高性能的双通道功率开关驱动器,适用于多种需要高频和大电流驱动的应用场合。其优良的抗干扰能力和卓越的输出稳定性使其成为市场的有力竞争者。强烈推荐在高要求的应用环境中使用该产品,以获得最佳的系统性能。

GT4428DTR参数

参数
栅极类型 -
逻辑电压 - VIL,VIH -
上升时间 -
最小工作供电电压 -
驱动数量 -
电流 - 峰值输出(灌入,拉出) -
输入类型 -
驱动配置 -
最大工作供电电压 -
下降时间 -
最大高压侧电压-自举 -
通道类型 -
最大传播延迟时间 -

GT4428DTR厂商介绍

XBLW公司是一家领先的高科技企业,专注于研发和生产各类高性能材料和组件。公司主营产品包括但不限于:

1. 先进材料:涉及高性能塑料、复合材料、特种合金等,广泛应用于****、汽车制造、电子设备等领域。

2. 精密机械组件:包括高精度轴承、齿轮、传动系统等,服务于工业自动化、机器人技术、精密仪器等行业。

3. 电子与电气产品:涵盖传感器、控制器、电源管理设备等,应用于智能电网、可再生能源、智能家居等多个市场。

4. 环保与节能技术:提供节能照明解决方案、废物处理技术、清洁能源设备等,致力于可持续发展和环境保护。

XBLW的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品的可靠性和一致性。
- 客户定制:提供个性化解决方案,满足客户的特定需求。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

XBLW公司以其卓越的产品和服务,赢得了全球客户的信赖和支持。

GT4428DTR数据手册

厂牌 PDF简要描述 下载
XBLW/芯伯乐 栅极电源驱动器 XBLW/芯伯乐 GT4428DTR GT4428DTR数据手册

GT4428DTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.3606
10+ ¥ 2.2218
30+ ¥ 1.983
100+ ¥ 1.4858
3000+ ¥ 1.4302
9000+ ¥ 1.3886
库存: 500
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 2.36
